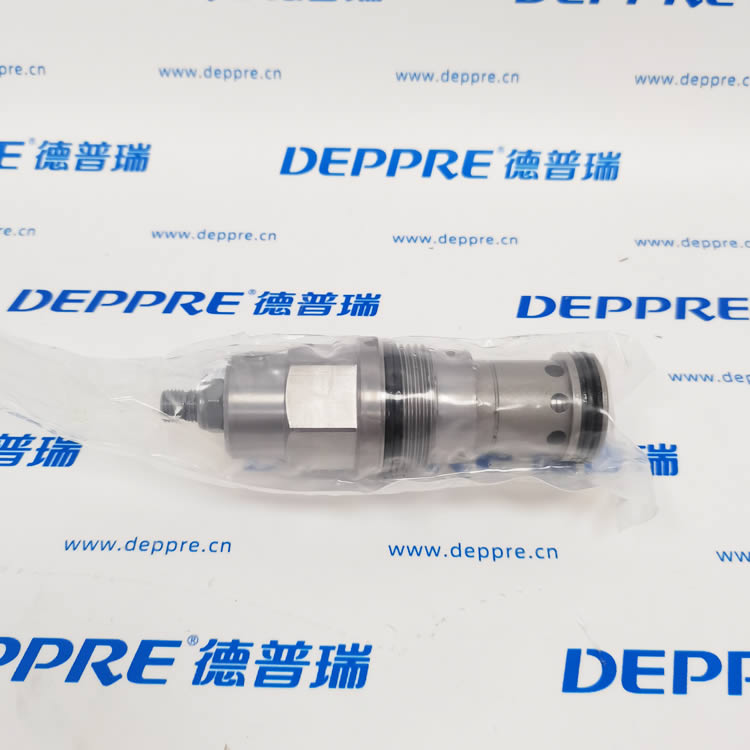

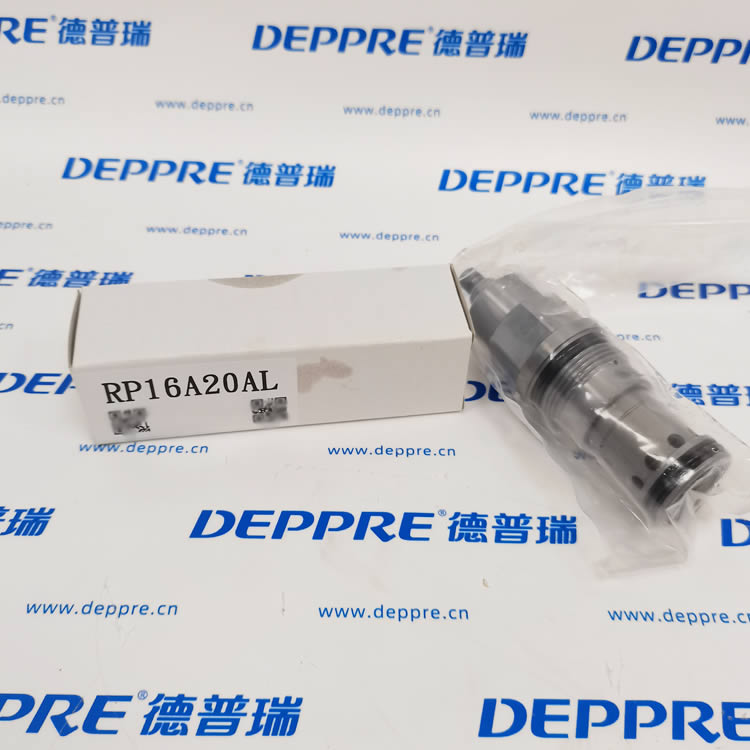

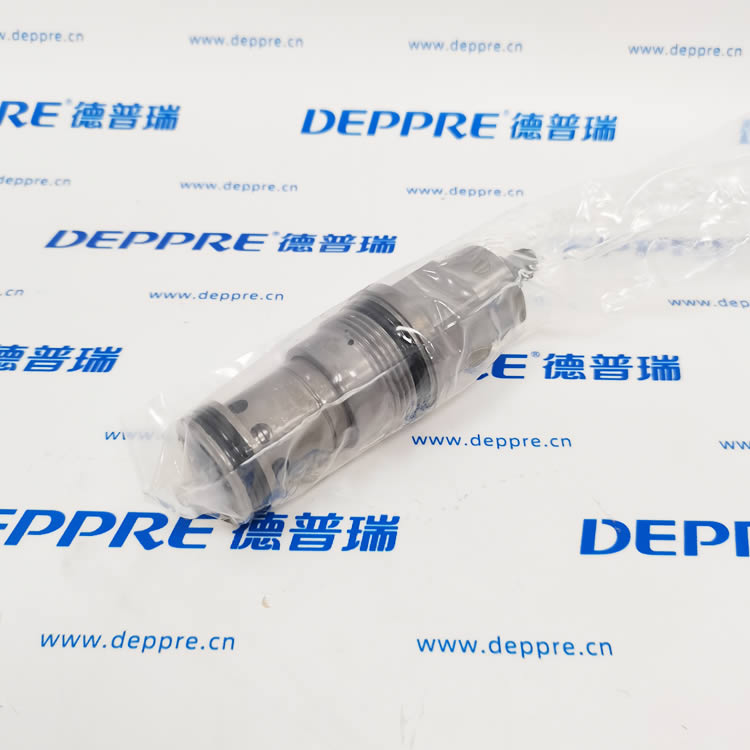

WINNER RP16A20AL 先導平衡活塞式大流量插裝溢流閥完整介紹
一、品牌說明
WINNER（臺灣崴納），專業螺紋插裝液壓閥廠商，RP 系列為先導平衡活塞溢流閥，RP16A 適配 SUN 標準 T-16A（16A-2）大流量閥腔，可直接替換 SUN RPIC 系列溢流閥，主打大型液壓系統主回路穩壓保護。
二、型號分段釋義 RP16A20AL
RP：Pilot-operated balanced piston relief 先導平衡活塞式溢流閥（兩級結構，穩壓精度高）
16A：閥腔規格 16A-2（T-16A），大流量標準插裝孔
20：彈簧代碼 A 彈簧，調壓區間 7 ~ 210 bar，出廠預設 70bar
A：4mm 內六角手動調壓螺桿，配鎖緊螺母防漂移
L：碳鋼閥體 + NBR 丁腈密封，適配常規礦物液壓油
同后綴區分
RP16A20AL：內六角調節、NBR 標準密封，7~210bar 中壓彈簧
RP16A20KL：外置手輪調節
RP16A20WL：FKM 氟橡膠密封，高溫 / 難燃介質專用
RP16A20CL：高壓彈簧 10.5~420bar
三、核心技術參數
| 參數項 | 規格 |
|---|---|
| 閥腔標準 | 16A-2（SUN T-16A 通用） |
| 額定通流流量 | 380 L/min |
| 長期工作壓力上限 | 350 bar |
| 短時峰值耐壓 | 420 bar |
| 調壓范圍（20 彈簧） | 7 ~ 210 bar |
| 響應時間 | ≈7ms |
| 穩壓內泄漏 | 0.7 cc/min（70bar 工況） |
| 安裝鎖緊扭矩 | 200 ~ 215 N·m |
| 鎖緊螺母扭矩 | 9 ~ 10 N·m |
| 介質溫度 | -20℃ ~ +120℃ |
| 自重 | 0.53 kg |
| 適配介質 | 礦物液壓油；高溫 / 水乙二醇選 WL 氟密封款 |
四、結構與工作原理
兩級先導平衡活塞結構小先導錐閥 + 大直徑主平衡活塞，主閥芯受力均衡，大流量負載變化時壓力波動極小，穩壓性能遠優于直動溢流閥；
工作邏輯系統壓力達到彈簧設定值時先導閥開啟，主活塞兩端形成壓差，主閥打開溢流，穩定系統最高壓力，保護泵、油缸、管路；
調壓機構頂部內六角螺桿順時針升壓、逆時針降壓，鎖緊螺母鎖死調壓值，設備振動下壓力不易漂移；
大過流通徑16A 閥腔通流截面大，380L/min 超大流量，適合大型液壓站主回路持續溢流。
五、核心產品優勢
超大流量 380L/min，適配大型壓鑄、鍛壓、冶金液壓主系統；
平衡活塞結構，壓力穩定性優異，負載變化壓力漂移極小；
低內泄漏，系統保壓性能優秀，減少油溫發熱；
標準 16A-2 通用閥腔，直接替換 SUN RPIC 同規格閥，無需修改閥塊；
高強度碳鋼閥體，抗沖擊、耐粉塵雜質，適配重型設備惡劣工況。
六、典型應用場景
大型壓鑄機、鍛壓機、擠壓機主液壓系統穩壓過載保護；
冶金軋機、大型工程機械高壓液壓站；
風電、船舶大功率液壓泵站；
大型拉伸成型、液壓試驗機主壓力調節回路。
七、選型與安裝維護注意事項
AL 標配 NBR 密封，介質溫度＞90℃或含水乙二醇，更換 RP16A20WL 氟密封型號；
長期連續工作壓力不可超過 350bar，420bar 僅允許瞬時峰值；
回油口 P2 禁止背壓，背壓會同步抬升系統實際設定壓力；
安裝扭矩嚴格控制 200~215N?m，扭力不足易滲漏，扭力過大損壞閥塊螺紋；
閥塊安裝前徹底沖洗，硬質顆粒會劃傷活塞密封面，造成持續內泄。
