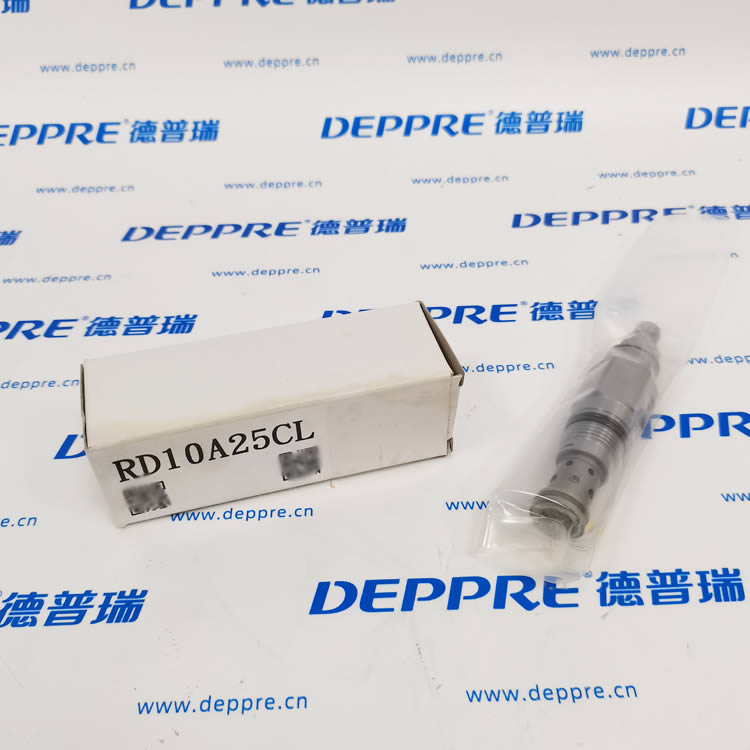

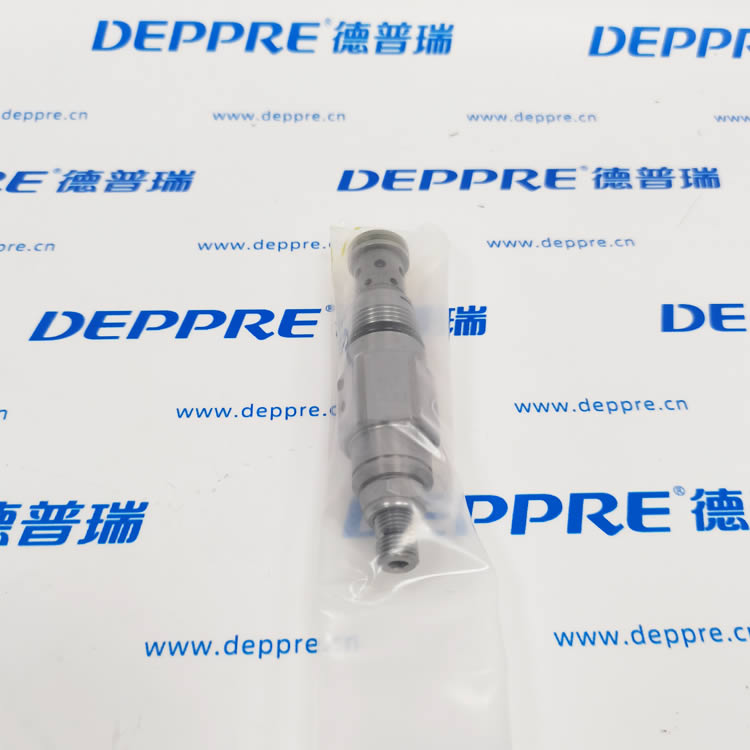

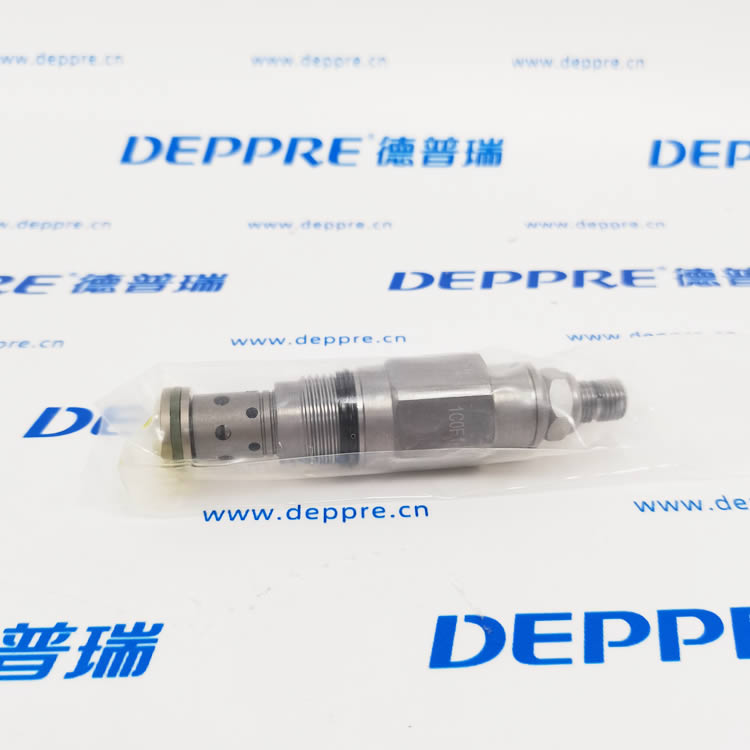

WINNER RD10A25CL 直動式螺紋插裝溢流閥完整介紹
一、品牌簡介
WINNER（臺灣崴納 / 武漢機械），專業螺紋插裝液壓閥廠商，RD 系列為兩通直動提動錐式溢流閥，RD10A 系列適配 10A-2 標準閥腔，可直接替換 SUN RDHA 系列溢流閥。
二、型號分段釋義 RD10A25CL
RD：Direct Relief 直動錐式溢流閥，P1 進油、P2 回油箱
10A：標準 10A-2 通用插裝閥腔（比 3A 閥腔通流更大）
25：彈簧規格代碼
C：超高壓彈簧段，調壓區間 7 ~ 420 bar
L：碳鋼閥體 + NBR 丁腈密封，適配常規礦物液壓油
同系列后綴區分
RD10A25AL：中壓彈簧 35~210 bar
RD10A25CL：超高壓彈簧 7~420 bar
RD10A25WL：FKM 氟橡膠密封，高溫 / 難燃介質專用
三、核心技術參數
| 參數項 | 規格值 |
|---|---|
| 閥腔標準 | 10A-2（NFPA 標準） |
| 額定通流流量 | 95 L/min |
| 長期允許工作壓力 | 350 bar |
| 短時峰值耐壓 | 420 bar |
| 爆破耐壓 | 700 bar |
| 調壓范圍（C 彈簧） | 7 ~ 420 bar |
| 響應時間 | 2 ms |
| 85% 設定壓力泄漏量 | ≤5 滴 / 分鐘 |
| 調節方式 | 4mm 內六角調壓螺桿，帶鎖緊螺母 |
| 閥體安裝扭矩 | 40 ~ 50 N·m |
| 鎖緊螺母扭矩 | 9 ~ 10 N·m |
| 介質溫度 | -20℃ ~ +100℃ |
| 自重 | 0.17 kg |
四、結構與工作原理
全金屬錐面密封導向式提動錐閥，金屬硬密封，抗油液雜質，停機保壓泄漏極小；
超寬高壓彈簧組件C 型大剛度彈簧，低壓 7bar 到 420bar 全域可調，高低壓液壓系統通用；
調壓機構頂部內六角螺桿順時針升壓、逆時針降壓，鎖緊螺母防振動漂移；
工作邏輯進油壓力克服彈簧預緊力頂開錐閥，多余油液泄回油箱，限制系統最高壓力，保護泵、油缸、管路過載。
五、產品核心優勢
10A 大流量閥腔，95L/min 通流能力，適配主回路大流量泄壓；
7~420bar 超寬調壓，一臺閥兼顧低壓調試與高壓成型工況；
2ms 超快響應，抑制液壓沖擊、水錘；
標準 10A-2 通用閥腔，替換 SUN RDHA-LWN 無需修改閥塊；
整體尺寸緊湊，重量輕，適合集成小型高壓液壓站。
六、典型應用場景
高壓壓鑄機、鍛壓機主回路過載保護；
高壓拉伸、成型液壓設備穩壓調壓；
工程機械高壓油路、液壓試驗機高低壓兼容系統；
小型高壓液壓站、增壓回路壓力限壓。
七、選型 & 安裝維護注意事項
CL 為 NBR 標準密封，介質溫度＞90℃或含水乙二醇，更換 RD10A25WL 氟密封型號；
長期連續工作壓力不可超過 350bar，420bar 僅允許短時峰值；
回油口 P2 禁止背壓，背壓會同步抬升系統實際設定壓力；
閥塊安裝前徹底沖洗，硬質顆粒會劃傷錐面，造成持續內泄；
安裝扭矩嚴格控制 40~50N?m，扭力過大易滑絲、過小易滲漏。
