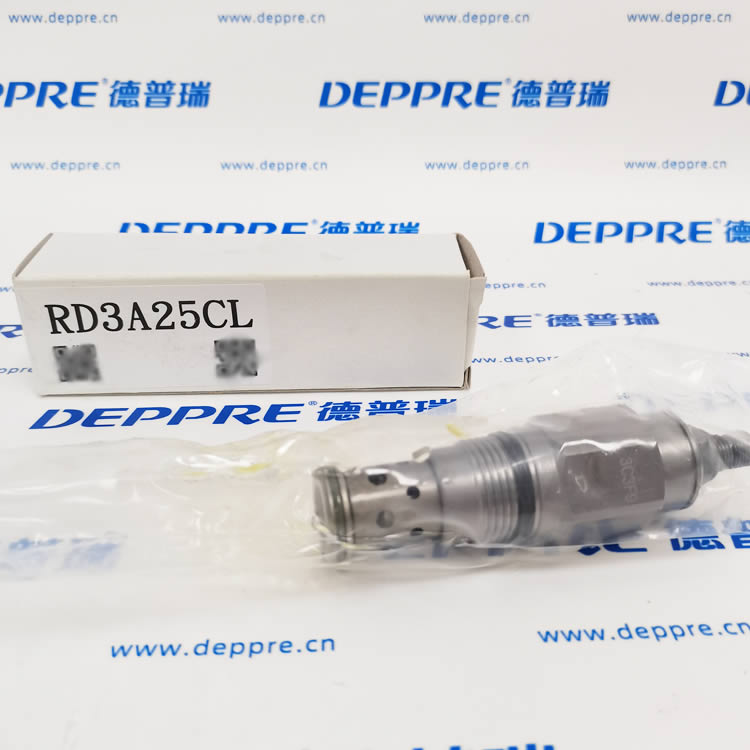

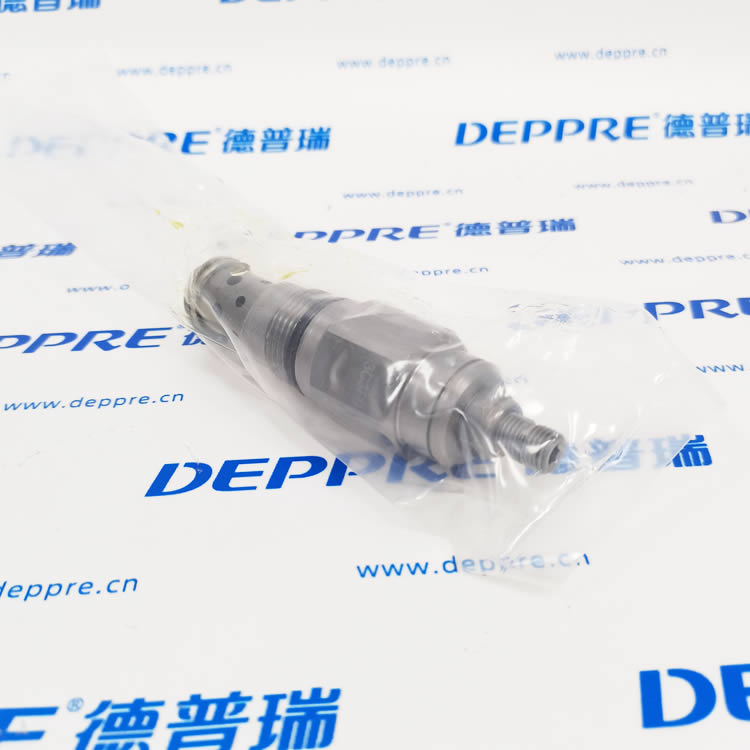

WINNER RD3A25CL 直動式插裝溢流閥完整介紹
一、品牌簡介
WINNER（臺灣崴納 / 武漢機械），專業螺紋插裝液壓閥廠商，RD 系列為兩通直動錐式溢流閥，兼容 SUN 標準 3A-2 閥腔，RD3A25CL 為超高壓寬調壓彈簧版本。
二、型號分段釋義 RD3A25CL
RD：Direct Relief 直動錐式溢流閥，P1 進油、P2 回油箱
3A：標準 3A-2 通用插裝閥腔，可直接互換 SUN RPEC 系列
25：彈簧規格代碼
C：超高壓彈簧段，調壓區間 7 ~ 420 bar
L：標準碳鋼閥體 + NBR 丁腈橡膠密封，適配常規礦物液壓油
與 RD3A25AL 核心區別
RD3A25AL：中壓彈簧，35~210bar
RD3A25CL：超高壓彈簧，7~420bar，覆蓋高壓液壓系統
三、核心技術參數
| 參數項目 | 規格值 |
|---|---|
| 閥腔標準 | 3A-2（NFPA T2.6.1） |
| 調壓范圍 | 7 ~ 420 bar |
| 最大持續工作壓力 | 350 bar |
| 爆破耐壓 | 700 bar |
| 額定通流流量 | 120 L/min |
| 響應時間 | 2 ms |
| 85% 設定壓力內泄漏 | ≤5 滴 / 分鐘 |
| 調節方式 | 4mm 內六角螺桿，配鎖緊螺母 |
| 安裝扭矩 | 60~70 N·m |
| 鎖緊螺母扭矩 | 9~10 N·m |
| 介質溫度 | -20℃ ~ +100℃ |
| 適配介質 | 礦物液壓油；高溫 / 合成油選 WL 氟密封款 |
| 自重 | 0.33 kg |
四、結構與工作原理
錐面密封結構：金屬導向錐閥，密封面耐磨抗雜質，停機保壓泄漏極小；
高壓彈簧組件：C 型彈簧剛度大，可覆蓋低壓 7bar 到 420bar 超寬調壓區間，高低壓系統通用；
調節機構：頂部內六角螺桿順時針升壓、逆時針降壓，鎖緊螺母鎖死防止振動漂移；
通路邏輯：進油壓力克服彈簧力頂開錐閥，多余油液泄回油箱，限制系統最高壓力，保護泵、油缸、管路。
五、產品核心優勢
超寬調壓 7~420bar，一臺閥可適配低壓調試、高壓成型設備；
大流量 120L/min，適合主回路溢流保護；
2ms 快速響應，抑制高壓沖擊、水錘；
標準 3A-2 閥腔，替換 SUN、海德福斯同規格溢流閥無需改閥塊；
全金屬閥芯閥體，耐粉塵、耐沖擊，適合壓鑄、鍛造高壓工況。
六、典型應用場景
壓鑄機、鍛壓機、高壓液壓站主壓力限壓保護；
高壓液壓夾具、拉伸成型設備壓力穩壓；
工程機械高壓油路過載泄壓；
試驗機、液壓泵站高低壓兼容調壓系統。
七、選型、安裝維護注意事項
后綴區分：
CL：NBR 密封，礦物油，7~420bar 高壓彈簧
AL：中壓 35~210bar 彈簧
WL：FKM 氟橡膠密封，高溫 / 難燃液壓油專用
長期工作壓力不可超過 350bar，420bar 僅短時峰值；
回油口 P2 禁止背壓，背壓會抬升實際設定壓力；
閥塊安裝前徹底沖洗，硬質顆粒會劃傷錐面造成持續內泄；
系統介質溫度＞90℃或含水乙二醇，更換 RD3A25WL 氟密封型號。
