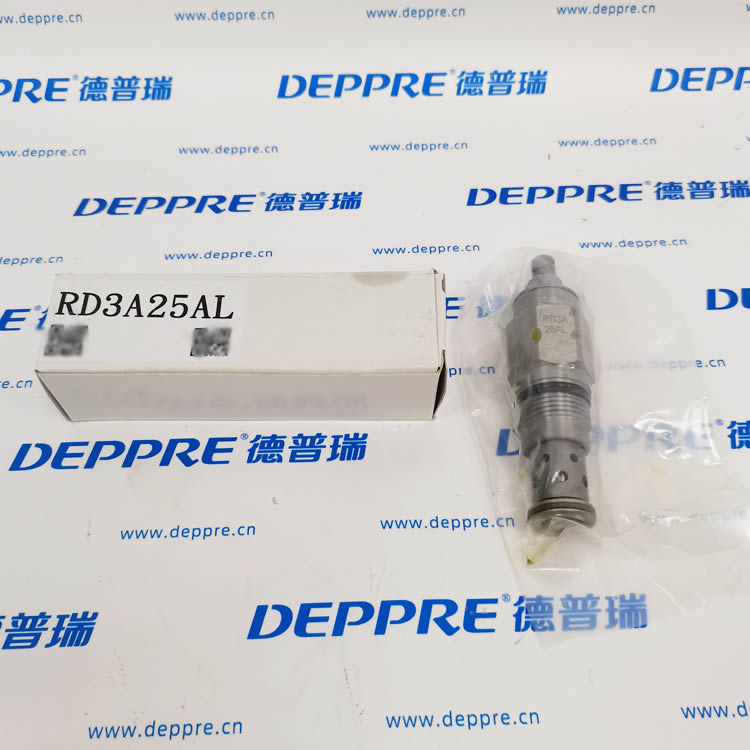

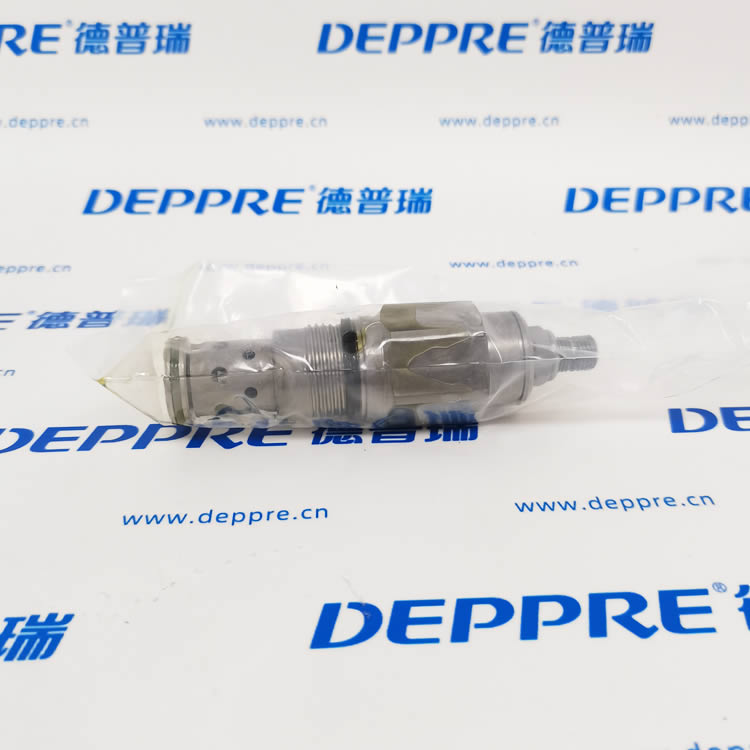

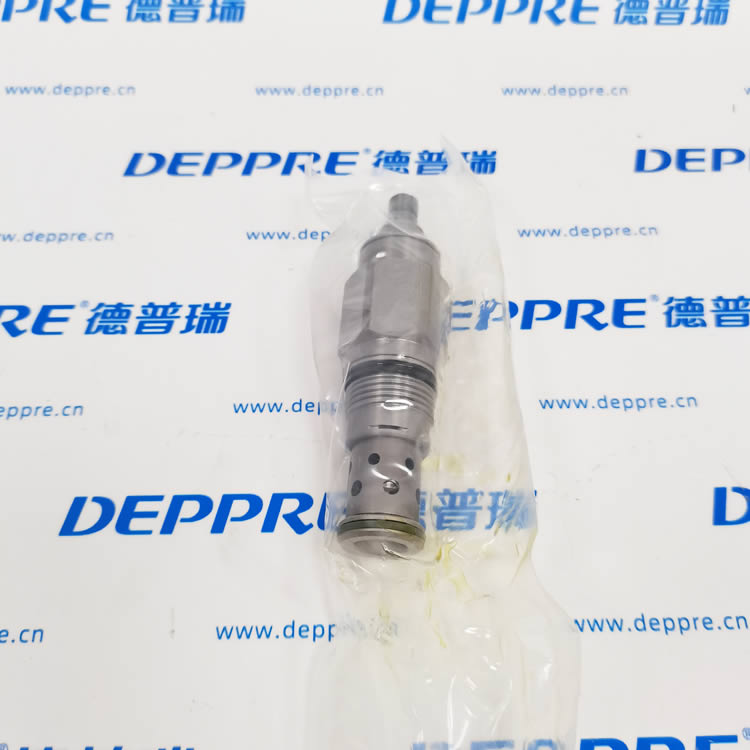

WINNER RD3A25AL 直動式插裝溢流閥完整介紹
一、品牌基礎
WINNER（武漢機械，臺灣崴納），專業螺紋插裝液壓閥廠商，對標美國 SUN 插裝閥，RD 系列為兩通直動提動式溢流閥，RD3A25AL 為標準高壓調壓款。
二、完整型號分段釋義 RD3A25AL
RD：Relief Direct 直動式溢流閥（泄壓閥），兩通結構，P1 進油、P2 回油箱
3A：標準安裝孔型 3A-2 通用插裝腔，兼容 SUN 同規格閥腔
25：彈簧調壓區間代碼 25，調壓范圍 35 ~ 210 bar（出廠預設 70bar）
A：標準內六角手動調節螺桿（4mm 內六角）
L：標準碳鋼閥體、NBR 丁腈密封，適配礦物液壓油
三、核心技術參數
| 參數項 | 規格 |
|---|---|
| 閥腔規格 | 3A-2 標準插裝孔 |
| 最大通流流量 | 120 L/min |
| 最高耐壓 | 350 bar（5000PSI），耐壓爆破 700bar |
| 調壓區間 | 35 ~ 210 bar |
| 響應速度 | 約 2ms，超壓快速泄壓 |
| 內泄漏 | 設定壓力 85% 工況下≤5 滴 / 分鐘 |
| 安裝扭矩 | 60 ~ 70 N·m |
| 鎖緊螺母扭矩 | 9 ~ 10 N·m |
| 介質溫度 | -20℃ ~ +100℃ |
| 適配介質 | 普通礦物液壓油；水乙二醇需更換 FKM 密封 WL 款 |
| 重量 | 約 0.33kg |
四、結構與工作原理
結構形式：直動提動錐閥結構，金屬錐面密封，抗油污雜質、耐沖擊；
工作邏輯：入口油壓克服彈簧預緊力頂開錐閥，多余油液從 P2 泄回油箱，穩定系統最高壓力，保護泵、油缸、管路不超壓損壞；
調節結構：頂部?jī)?nèi)六角螺桿調節彈簧預壓縮量，順時針升壓、逆時針降壓，鎖緊螺母鎖死調壓值防振動漂移。
五、產品優勢
大流量 120L/min：同規格直動閥流量?jī)?yōu)勢明顯，適合主回路系統溢流保護；
錐面密封低泄漏：停機保壓性能優于滑閥式溢流閥；
超快響應 2ms，抑制液壓沖擊、水錘；
通用 3A-2 標準閥腔，可直接替換 SUN RPEC 系列溢流閥；
全金屬閥芯閥體，抗粉塵、耐惡劣工況。
六、典型應用場景
注塑機、硫化機、壓鑄機液壓系統主壓力溢流保護；
工程機械、自動化夾具、液壓站壓力限壓；
風電、機床、小型液壓泵站過載泄壓；
夾緊、頂升回路壓力穩壓、過載保護。
七、選型 & 安裝注意事項
同系列區分后綴：
AL：標準 NBR 密封，礦物油通用
WL：FKM 氟橡膠密封，高溫 / 合成油專用
CL/DL/SL：不同調壓彈簧區間
調壓不可超過 210bar 長期運行，峰值短時不超 350bar；
回油口 P2 管路無背壓，背壓會改變實際設定壓力；
安裝前清洗閥塊閥腔，硬質顆粒易劃傷錐面造成持續內泄；
若介質含水、高溫，更換 RD3A25WL 氟密封版本。
