BENDER EDS3090 完整介紹

一、基礎信息

1. 品牌：BENDER（德國本德爾），全球絕緣監測、漏電保護龍頭品牌

2. 型號：ISOSCAN? EDS3090

3. 訂貨物料號：B91082026

4. 品類：便攜式 IT 系統絕緣故障定位儀（整套鋁箱成套設備）

二、適用電網系統

• IT 不接地系統（核心用途）：交流 0~790V（42~460Hz）、直流 0~960V，可帶電在線查找對地絕緣故障；斷電離線回路也可檢測

• TN/TT 接地系統：配套鉗表測量剩余漏電電流適配場景：醫療手術室隔離電源、船舶電站、光伏直流柜、礦山設備、工業 UPS 不接地配電、港口岸電

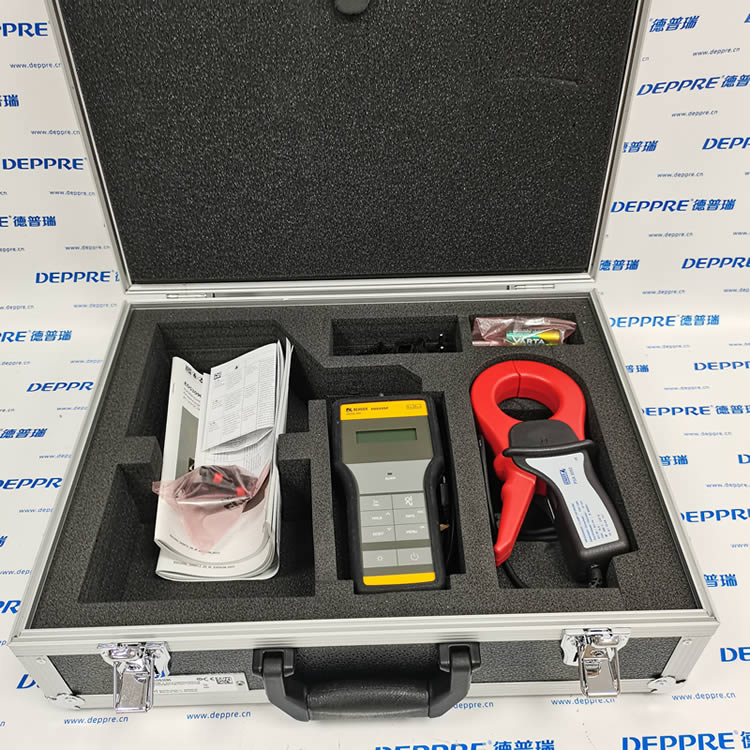

三、整套配置（鋁箱內置）

• PGH18 信號注入器（輸出 1~25mA 可調定位信號）

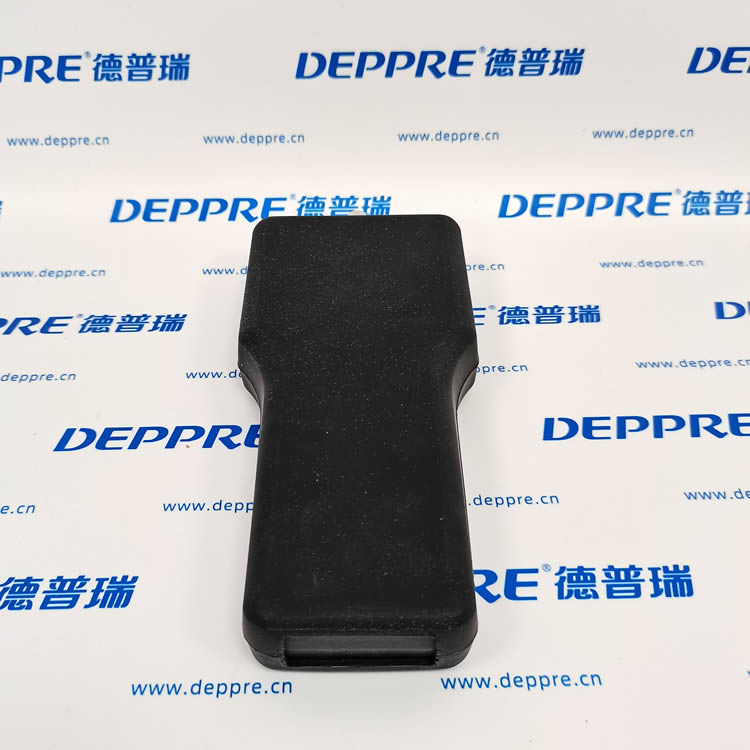

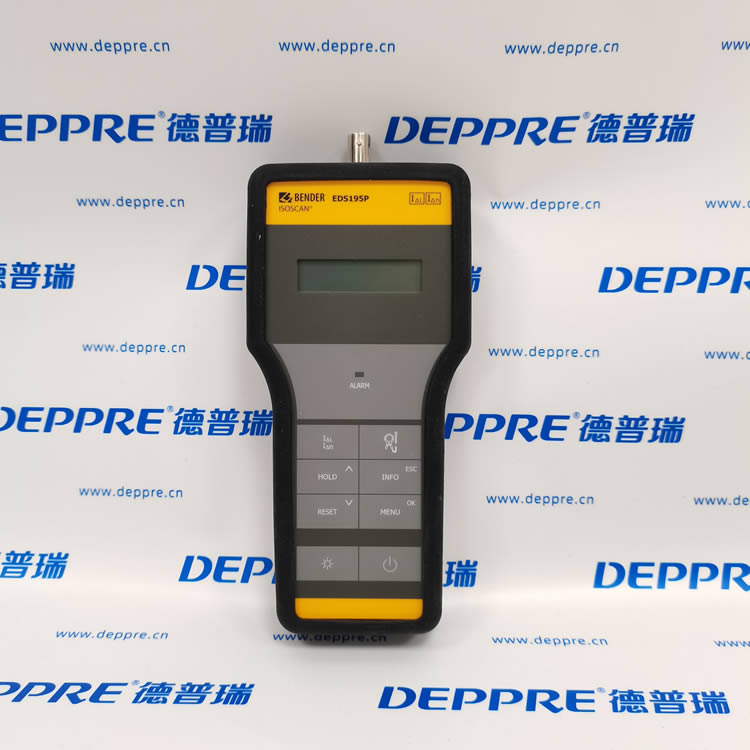

• 手持信號接收器

• 20mm/52mm 開合式測量鉗（可選 115mm 大口徑鉗）

• 連接測試線纜、配套附件，全部收納加固鋁合金便攜箱

四、核心功能特點

1. 不停電故障定位無需斷電，在帶載運行的 IT 隔離電網里精準定位哪一路電纜、設備對地絕緣破損，大幅縮短停機檢修時間。

2. 雙模式檢測EDS 絕緣故障定位模式 + RCM 剩余電流測量模式，一套設備兼顧隔離網、普通接地網兩種工況。

3. 寬電壓寬頻率兼容覆蓋工頻 50/60Hz、船舶 400Hz 中頻、光伏高壓直流，通用性極強。

4. 工業級便攜耐用成套鋁制防護箱，整機重量≤9kg，抗振動、寬溫工作，適合現場運維、售后巡檢外出攜帶。

5. 精準抗干擾獨特低頻定位信號，規避變頻器、互感器、電機帶來的電磁干擾，復雜柜體環境不誤判。

五、關鍵電氣規格

• 交流測量：AC 0~790V，42~460Hz

• 直流測量：DC 0~960V

• 注入定位電流：1~25mA 連續可調

• 標配鉗口：20mm、52mm；可選 115mm 大電流鉗

• 安全等級：CAT III，符合 IEC 工業安規標準

六、典型應用行業

1. 醫療：手術室、ICU 隔離供電系統絕緣故障排查

2. 船舶 / 海工：船上 IT 配電板、機艙動力回路巡檢

3. 新能源：光伏逆變器直流側、儲能 PCS 隔離系統

4. 工業：UPS、機床、礦山防爆不接地供電網絡

5. 軌道交通、港口岸電隔離電網運維
