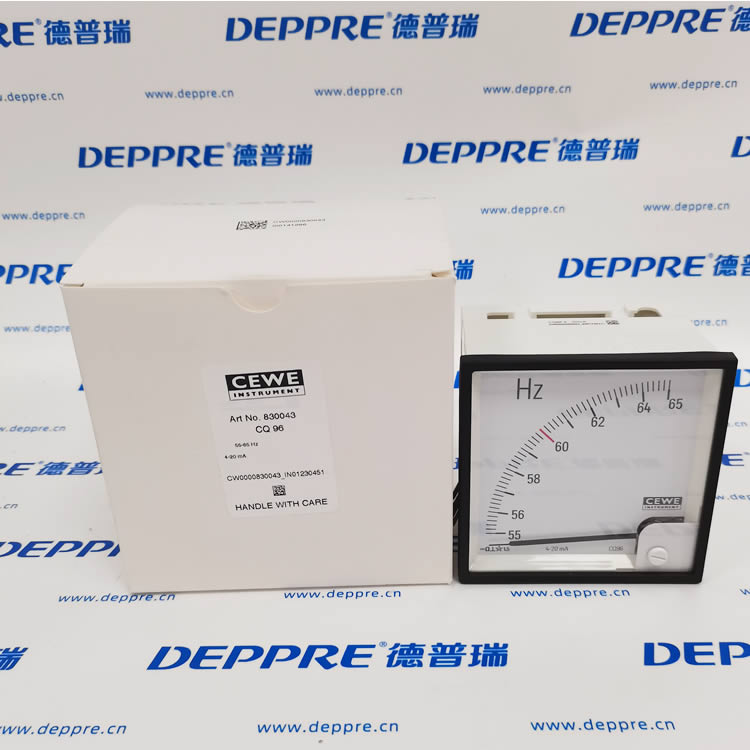

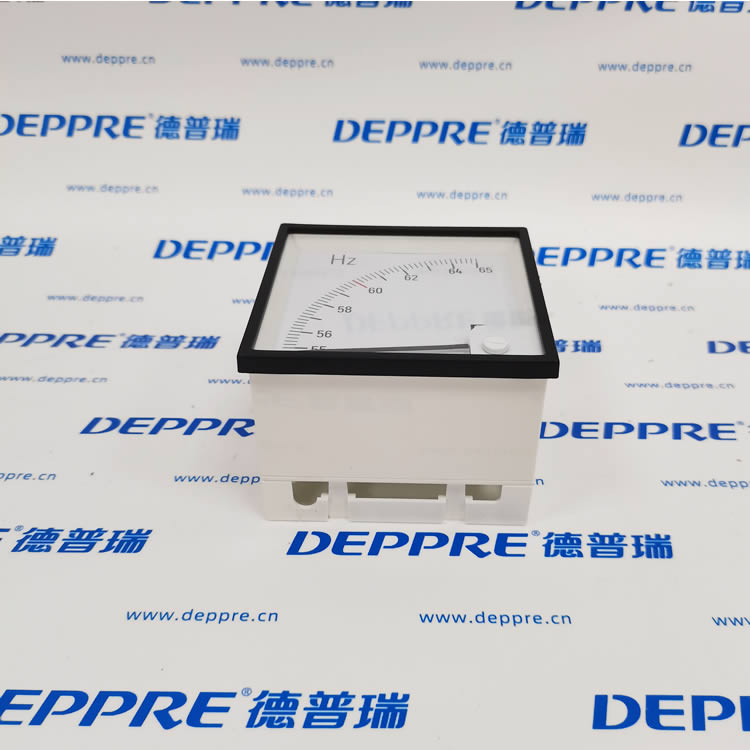

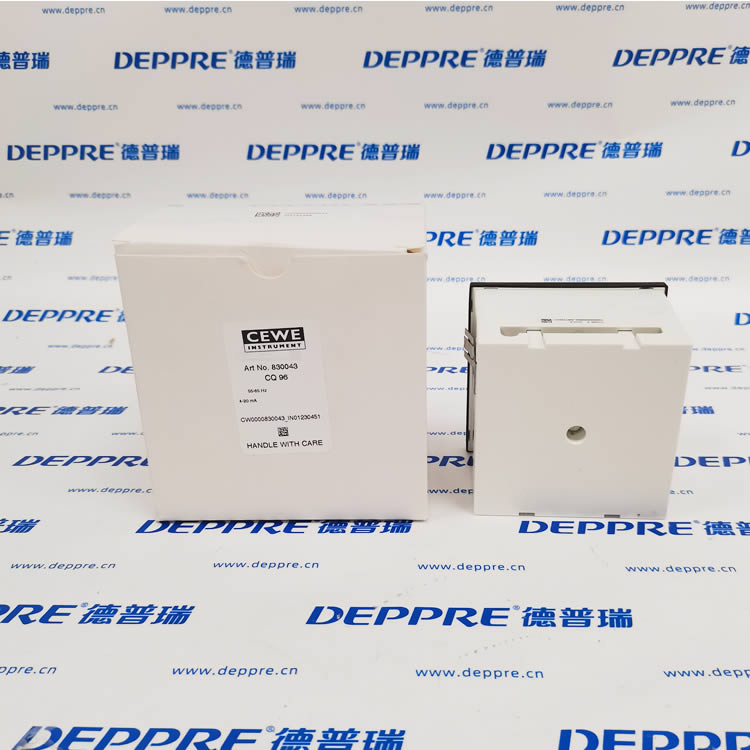

CEWE CQ96 55-65Hz、4-20mA 指針式頻率表完整介紹
一、品牌與型號基礎

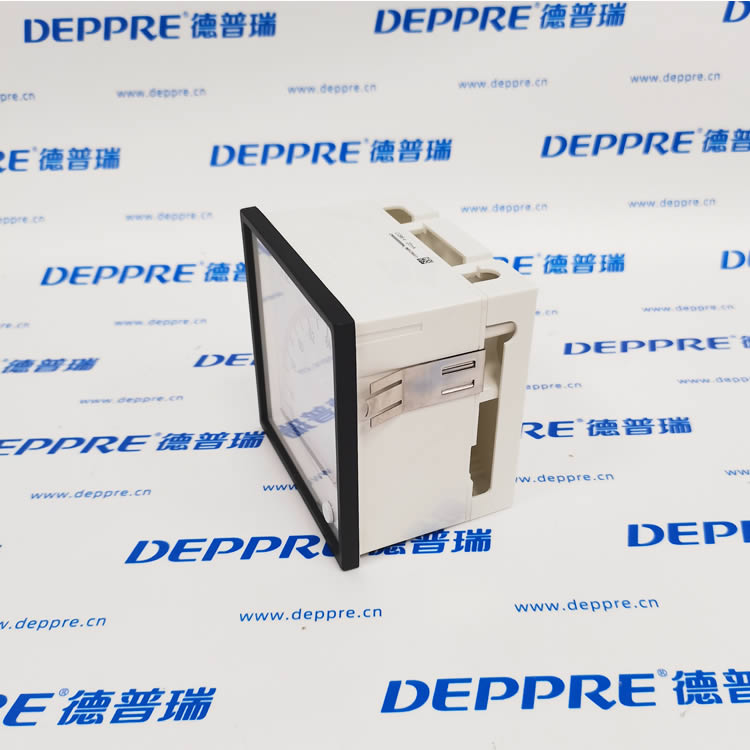

品牌：CEWE INSTRUMENT（瑞典賽威），北歐工業指針儀表老牌廠商，產品適配船舶、發電機組、高低壓配電柜，抗干擾、長壽命，滿足 CAT III 安全耐壓標準。型號：CQ96，標準 96×96mm 方形嵌入式面板表，柜體通用 91×91mm 開孔，卡扣式快速安裝。品類：指針式頻率監測表，自帶4-20mA 直流變送輸出，現場指針顯示 + 遠程信號傳輸二合一。
二、核心量程與變送映射
頻率測量范圍：55～65Hz，覆蓋 50Hz 電網 ±10Hz 波動區間，適配柴油發電機、并網光伏、船用機組調頻監測。
4-20mA 線性對應關系
4mA = 55Hz（頻率下限）
12mA = 60Hz（標準工頻）
20mA = 65Hz（頻率上限）變送信號可直連 PLC、數據采集模塊、SCADA 系統，遠程采集實時頻率數據。
三、硬件與性能參數
精度：1.5 級工業精度，指針讀數誤差≤滿量程 1.5%；
防護與環境：面板 IP52 防塵防潮，工作溫度 - 20℃~+55℃，適配機房、船艙、戶外柜寬溫工況；
抗干擾設計：內部磁屏蔽機芯，配電柜內變頻器、互感器干擾環境下指針無漂移；
變送負載：4-20mA 輸出最大帶載 500Ω，兼容絕大多數工業采集設備；
外殼材質：耐高低溫聚碳酸酯殼體，防刮鋼化觀察窗，抗振動、不易老化。
四、核心功能優勢
本地可視化 + 遠程遠傳一體無需額外加裝獨立變送器，一塊儀表同時實現現場直觀讀數與中控數據上傳，節省柜內安裝空間。
寬頻波動監測適配55-65Hz 寬量程，精準捕捉機組啟停、負載突變、并網振蕩帶來的頻率偏移，便于運維判斷電網 / 機組運行狀態。
重載耐用，多行業通用機芯耐磨游絲設計，使用壽命可達 25 年，船舶、發電機組等高振動場景長期穩定運行。
五、典型應用場景
柴油 / 燃氣發電機組控制柜，監測發電輸出頻率；
光伏、儲能并網配電柜，監控電網頻率波動；
船舶主配電板、岸電轉換柜；
工業自備電廠、應急電源 EPS/UPS 成套柜。
