Kraus&Naimer CH10.WAA590.EF 完整產品說明
一、品牌簡介
Kraus & Naimer（克勞斯奈默，簡稱 KN）奧地利百年凸輪開關原廠，全球高端旋轉轉換開關標桿品牌，藍線 Blue Line CH 系列為緊湊型控制開關，適配工控、制藥、食品、船舶設備回路切換，擁有 CE/UL/VDE 多國工業認證。
二、型號編碼解析 CH10.WAA590.EF
CH10：產品基礎系列，20A 緊湊型凸輪控制開關，側向螺絲接線端子，機身體積小巧

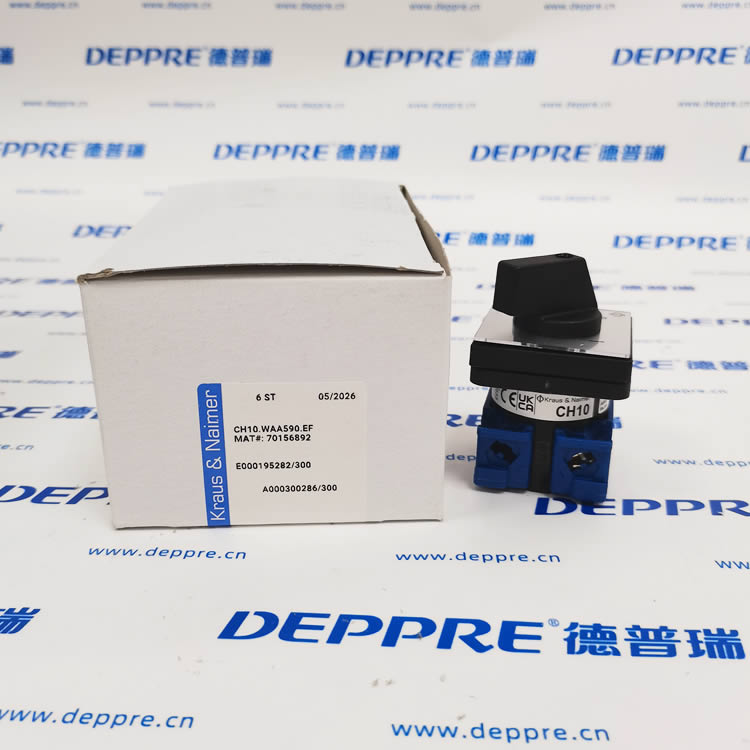

WAA590：凸輪觸點程序代碼，對應6 檔固定定位檔位（標簽標注 6 ST），無自動回彈，每檔觸點通斷邏輯固化，用于多路信號 / 負載選擇
EF：結構配置代碼
標準面板前裝安裝結構

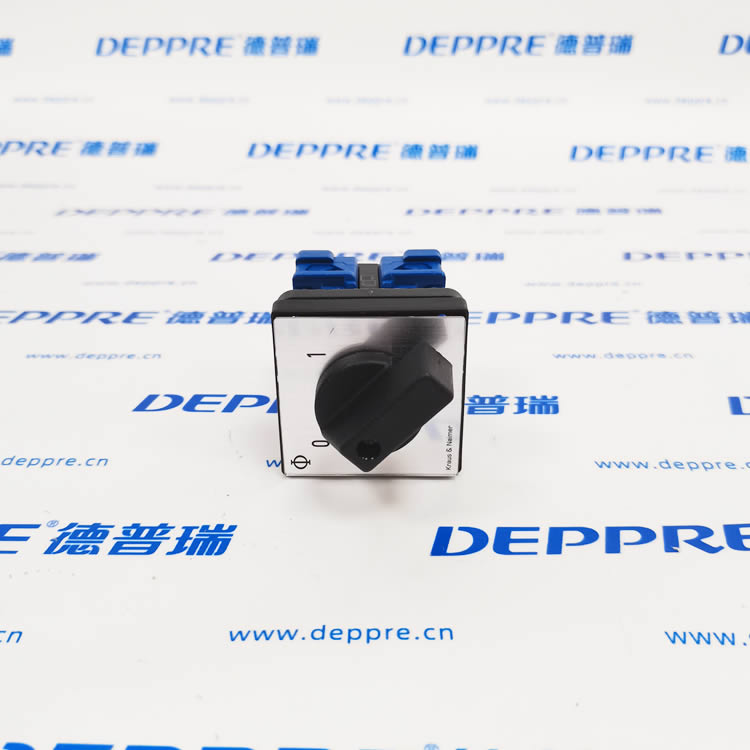

標準黑色一字操作手柄
絕緣安全防護接線端子
三、核心電氣參數
| 參數項 | 標準規格 |
|---|---|
| 約定發熱電流 Ith | 20A |
| 額定絕緣電壓 Ui | 690V AC |
| 電機控制 AC-3（380V） | 5.5kW |
| 阻性負載 AC-23A（380~440V） | 7.5kW |
| 適配線纜 | 最大 4mm2 銅芯線，側向螺絲緊固端子 |
| 面板開孔 | 30×30mm 標準方形開孔 |
| 防護等級 | 操作面板正面 IP44，柜體內部 IP20 |
| 機械壽命 | ≥100000 次切換循環 |
| 觸點材質 | 銀合金，抗電弧氧化，適合頻繁操作 |
四、產品核心特性
六檔定點切換WAA590 凸輪程序實現 6 個獨立鎖定檔位，可作為多通道傳感器信號選擇、多配方模式切換、多段調速檔位開關，檔位轉動手感清晰，不會跳檔。
緊湊型機身CH10 系列厚度小，適合控制柜、設備操作面板狹小安裝空間，模塊化可增減觸點層。
安全絕緣設計側向端子帶絕緣擋板，防止檢修誤觸帶電回路，符合食品、制藥潔凈設備安全規范；可選掛鎖手柄實現斷電鎖定。
寬工況適配工作溫度 - 25℃~+70℃，抗油污、水汽，支持 CIP 清洗環境配套使用。
五、典型應用場景
制藥 / 食品生產線：6 種工藝配方切換、多泵管路通道選擇開關
自動化設備：多傳感器信號采集選擇、就地 / 遠程多模式控制
攪拌、風機設備：6 段轉速 / 功率檔位手動切換
船舶、液壓機組：多路油路、回路手動選通控制
