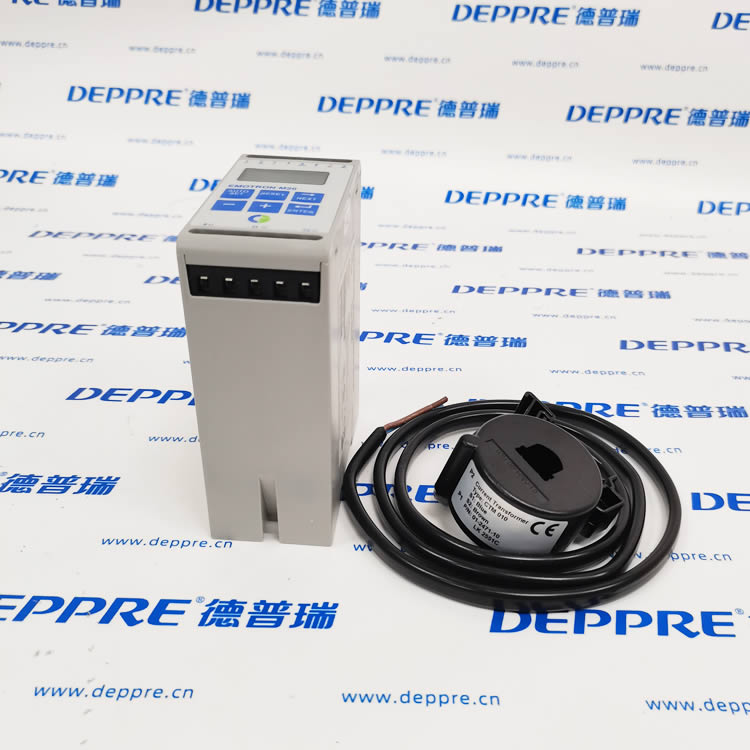

EMOTRON M20?3×380?500V 軸功率監測儀完整介紹
一、品牌基礎
品牌：EMOTRON（伊姆創，瑞典 CG Drives & Automation 旗下）瑞典專業電機負載保護、功率監測設備廠商，依托獨有軸功率算法，專注泵、風機、破碎機、輸送設備的電機過載 / 空轉保護，產品具備 UL、CE、UKCA 國際工業認證。
二、型號與物料編碼解讀
完整型號：M20 3×380-500V
原廠物料 PN：01?2520?45
產品全稱：SHAFT POWER MONITOR 電機軸功率監測儀
M20：產品系列，經濟型多功能軸功率負載保護器
3×380-500V：三相供電規格，適配 380~500V 工業電機電網

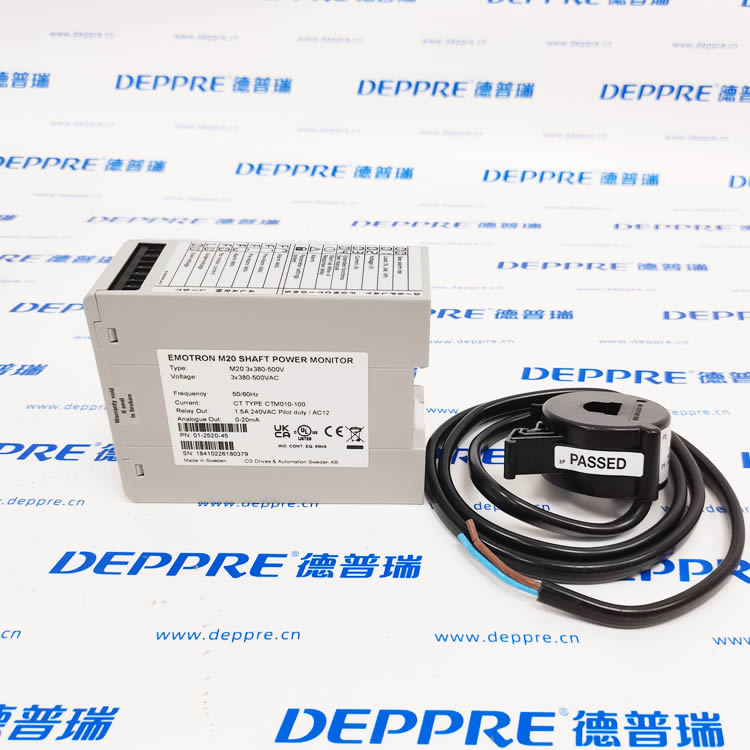

三、銘牌核心電氣參數
| 參數項 | 規格 |
|---|---|
| 三相工作電壓 | 3×380–500 VAC |
| 適用電網頻率 | 50 / 60 Hz |
| 配套電流互感器 | CT TYPE CTM010?100（最大監測 100A 電機電流，更大電流可擴展互感器） |
| 繼電器報警輸出 | 1.5A 240VAC，兩路可編程觸點（預報警 + 主故障停機） |
| 模擬量變送輸出 | 0–20mA（實時輸出軸功率百分比，對接 PLC / 上位機） |
| 防護等級 | IP20（標準 DIN 導軌柜內安裝） |
| 產地 | 瑞典 |
| 認證 | CE、UL、cUL、UKCA |
四、核心工作原理
通過采集電機輸入電壓、電流，內置算法扣除電機自身損耗，直接精準計算電機輸出至設備的實際軸功率，而非單純監測電流，能精準區分：
輕載空轉（泵干磨、輸送機斷料、風機無風）
過載堵轉（破碎機卡料、泵葉輪卡死、輸送過載）可獨立設置過載閾值、欠載閾值，并分別配置預報警、停機延時，避免誤停機。
五、核心功能

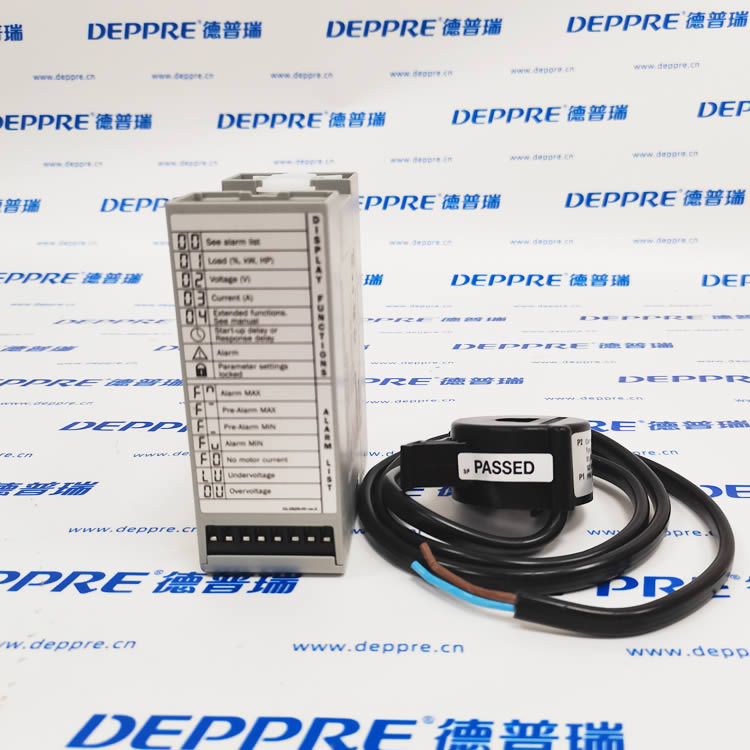

雙重負載保護同時監測過載（堵轉、卡料）與欠載（干轉、斷料），支持兩級報警：預報警提示運維、主報警直接停機保護設備。
兩路可編程繼電器一路預報警、一路故障停機；可自定義動作延時，適配不同設備慣性工況。
0–20mA 模擬量輸出實時將軸功率百分比轉化為標準模擬信號，接入 PLC、觸摸屏做遠程負載監控。

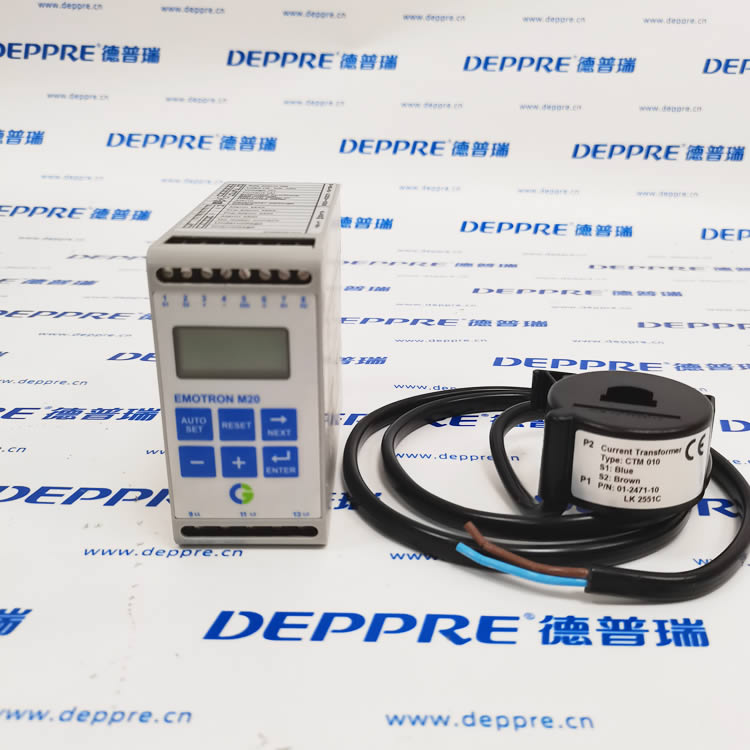

本地數字顯示機身自帶數碼管，現場直接讀取實時軸功率（% 額定功率 /kW/HP 三種單位切換），面板按鍵快速參數設置。
輔助保護邏輯啟動延時防啟動沖擊、反轉檢測、連續啟動次數限制，適配破碎機、攪拌重載設備。
六、典型應用場景
水泵 / 離心泵：干轉空磨保護，避免泵體燒毀
破碎機、研磨機：堵轉過載停機
螺旋 / 皮帶輸送機：斷料空轉、物料堵塞監測
風機、攪拌釜、擠壓設備：負載異常預警
七、安裝與配套
安裝方式：標準 DIN 導軌卡扣安裝在控制柜內
配套互感器：本機標配適配 CTM010?100（100A 以內電機），大于 100A 可擴展大規格 CT 互感器
接線：三相電壓直取電機進線，互感器穿接電機電源線采集電流
