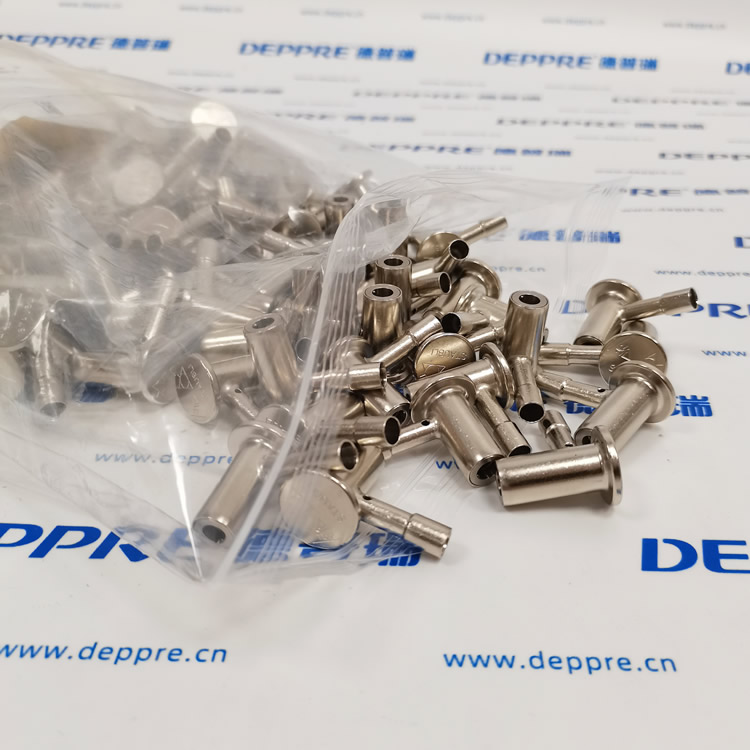

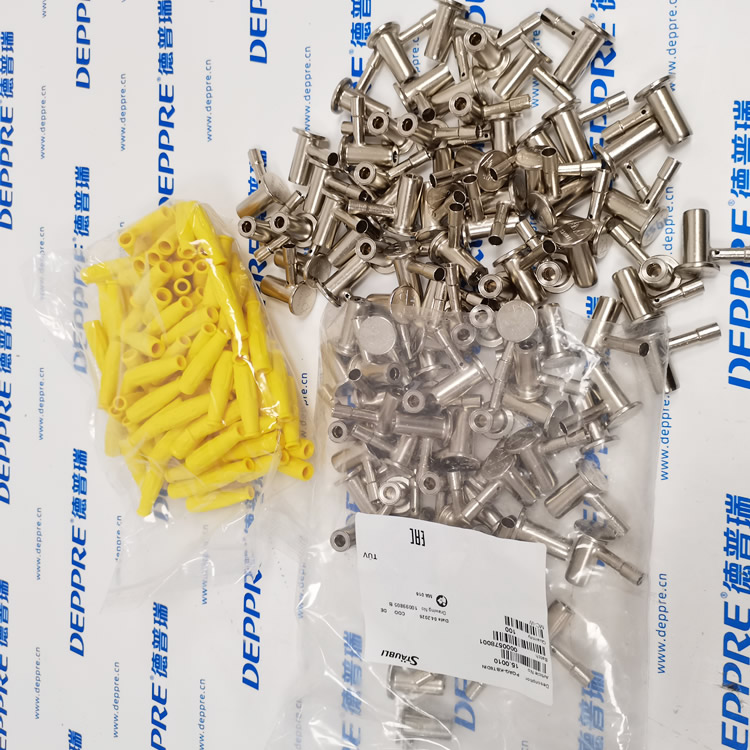

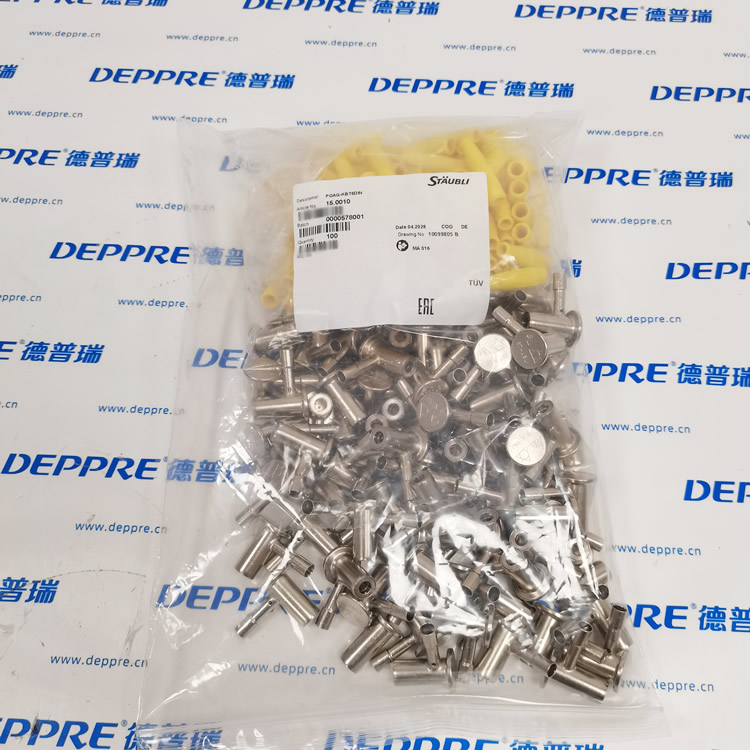

STAUBLI POAG-KBT8DIN 史陶比爾 導軌式 8mm 香蕉接地插座

一、品牌與型號釋義

品牌：瑞士 STAUBLI（史陶比爾 Multi-Contact，工業測試 / 等電位接地元件）POAG-KBT8DIN

1. POAG：等電位接地、屏蔽接地專用香蕉接口系列

2. KBT8：8mm 標準大電流香蕉母插孔

3. DIN：適配 35mm 標準電氣 DIN 導軌，卡扣式安裝

二、核心規格參數

1. 接口規格插孔內徑 8mm，匹配全系 8mm 香蕉測試公頭、面板公插 POAG-S8 系列

2. 安裝方式底部彈性卡扣，直卡 35mm 標準 DIN 導軌，徒手拆裝，無需工具；多只可并排密集排布

3. 導電部件黃銅基底加厚鍍鎳，極低接觸電阻，耐液壓油、切削液、潮濕氧化，適合機床重油污工況

4. 后部接線端子螺釘壓緊式，適配 0.5～10mm2 多股銅屏蔽地線、等電位匯流線纜；緊固扭矩 1.2～1.5N?m

5. 絕緣底座UL94 V0 阻燃 PA66，工作溫度區間：-20℃ ～ +100℃

6. 防護等級IP20（僅用于控制柜內部，不可外露水洗）

7. 電氣用途限制僅用于屏蔽接地、設備等電位均衡、儀器測試接地，嚴禁直接接入 AC220V/380V 動力相線

8. 結構尺寸窄型模塊化，和斷路器、K&N 隔離開關、繼電器共用導軌，布線規整

三、內部結構與工作原理

1. 上部：8mm 香蕉插孔，可插拔測試線、跨接插頭，用于設備等電位互聯、傳感器屏蔽層對地測試；

2. 中部阻燃絕緣基座，隔離接地回路與動力回路，防止短路；

3. 底部：DIN 導軌彈性卡扣，牢牢卡緊導軌，沖壓、風機振動環境不易松脫；

4. 尾部螺釘端子：匯集控制柜內所有傳感器、閥件、驅動的屏蔽地線，構建統一等電位平面。

核心作用

消除伺服、變頻器產生的感應干擾，穩定流量傳感器、壓力開關、編碼器微弱信號，避免數值跳變、誤報警。

四、產品核心優勢

1. DIN 導軌模塊化，與控制柜標準電氣元件統一排布，改造擴容無需開孔；

2. 8mm 大孔徑導電截面積大，短時可承受大電流，接地回路壓降極小；

3. 耐機床潤滑油、切削液、冷凝水汽，長期使用不氧化虛接；

4. 阻燃絕緣底座，杜絕地線意外觸碰相線造成短路故障；

5. 可配套同系列面板穿墻插頭 POAG-S8，實現柜內、柜外設備等電位跨接。

五、適配你的整套設備應用場景

1. Hydrotechnik WLWP 流量傳感器、WLW 液位傳感器屏蔽層集中接地，解決脈沖信號干擾跳數；

2. AMCI 8213 位置模塊、伺服驅動器屏蔽線纜統一等電位匯流；

3. Woerner 潤滑泵站控制柜傳感器、電磁閥屏蔽接地；

4. Kromschr?der DG6U-3 燃?xì)怙L(fēng)壓開關信號屏蔽接地，消除爐膛感應電；

5. 液壓測試臺、氣密性檢測工裝多點等電位，防靜電擊穿精密檢測元件；

6. 自動化產線電控柜測試接地點位，搭配 8mm 香蕉測試線使用。
