STAUBLI POAG-S6/15（物料編碼 04.0056）等電位 6mm 香蕉插針完整解析

一、品牌與產品定位

瑞士 St?ubli（史陶比爾 / 多觸點 Multi-Contact），POAG-S6/15 是垂直安裝 M6 螺紋固定式 6mm 香蕉公插，核心用于設備等電位均衡接地、測試儀器導電連接，無絕緣金屬款，機床、測試臺、實驗室設備通用接地端子。

二、型號分段釋義

1. POAG：螺紋固定面板式香蕉插針系列（等電位接地專用）

2. S6：香蕉插頭外徑 6mm（標準工業大電流香蕉插規格）

3. 15：M6 外螺紋有效長度 15mm，含六角鎖緊定位臺階

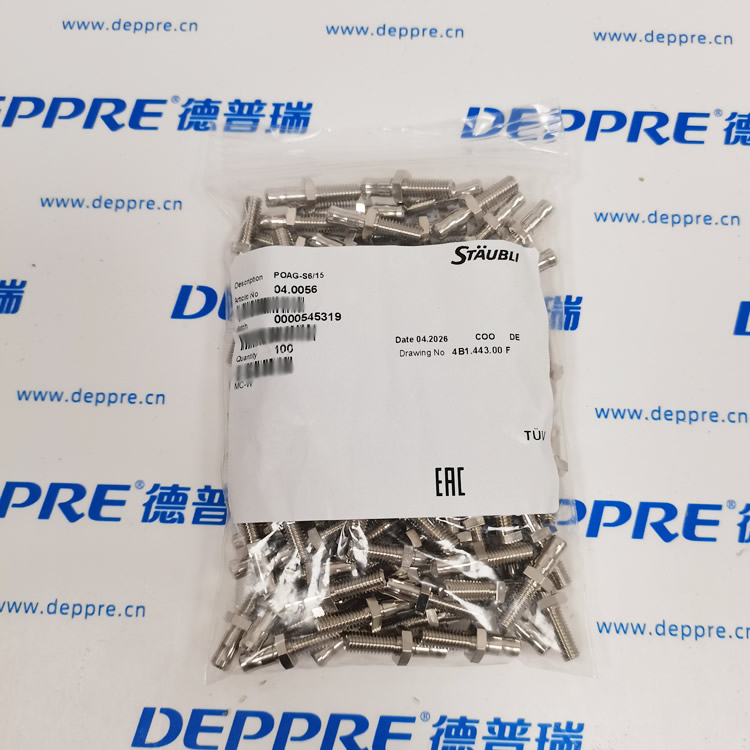

• 原廠料號：04.0056

三、核心技術參數

1. 尺寸規格

• 香蕉頭部直徑：6mm

• 固定螺紋：M6 公牙，螺紋長 15mm，帶六角鎖緊墊片位

• 總長：30mm

2. 材質：黃銅基材，整體鍍鎳，低電阻、防銹耐油、耐切削液腐蝕

3. 安裝方式：垂直穿墻鎖裝，六角臺階配合螺母鎖緊柜體面板

4. 擰緊扭矩：最大 3N?m

5. 絕緣類型：全金屬無絕緣，僅做接地 / 等電位導通，不可直接接強電相線

6. 合規標準

• DIN 42801 香蕉接口標準

• RoHS 環保合規

7. 適用場景電流：適配測試、接地回路，短時大電流導通

四、結構與安裝原理

1. 結構組成頭部 6mm 標準香蕉插接端 → 六角限位臺階 → M6 鎖緊外螺紋

2. 安裝步驟

1. 面板開 M6 通孔，螺紋從設備內側穿出；

2. 六角臺階貼緊面板外側，內側擰 M6 螺母鎖緊固定；

3. 尾部螺紋接線（線纜壓接后鎖螺母導通）；

4. 外部可直插 6mm 標準香蕉母頭，實現設備等電位跨接。

3. 功能邏輯整機、測試工裝、液壓潤滑設備多點通過該插針互聯，消除設備間電位差，防止靜電、感應電擊穿傳感器 / 電路板（適配 Hydrotechnik 流量傳感器、AMCI 位置模塊防靜電保護）。

五、產品核心優勢

1. 全金屬低阻抗：鍍鎳黃銅導通穩定，接地回路無壓降；

2. 機床惡劣環境耐用：耐液壓油、切削液、車間潮濕不生銹；

3. 標準化 6mm 通用接口：市面所有 6mm 香蕉連接線可直插；

4. 螺紋鎖緊安裝牢固，振動工況（沖壓、風電輔機）不易松動斷路；

5. 體積小巧，控制柜、測試臺狹小面板均可布置。

六、典型配套應用（匹配你全套設備清單）

1. 數控機床、液壓站控制柜等電位接地伺服驅動器、AMCI 位置模塊、流量傳感器防靜電接地；

2. Woerner 集中潤滑系統電控箱潤滑泵、液位傳感器多點電位均衡，避免干擾流量信號跳變；

3. 液壓綜合測試臺、氣密性檢測工裝工裝、傳感器屏蔽層統一接地端子；

4. Kromschr?der 燃燒機、熱處理設備電控柜消除爐膛感應電，保護壓力開關 DG6U-3；

5. 實驗室儀器、電氣耐壓 / 流量標定設備測試接口。

七、使用注意事項

1. 本品無絕緣層，僅用于接地 / 等電位回路，禁止接入 220V/380V 動力相線；

2. 安裝時六角臺階必須貼合面板，防止長期振動松脫；

3. 配套 6mm 香蕉連接線建議選用帶護套絕緣款，避免人員誤觸金屬導電部分；

4. 油污重的設備定期擦拭插針，保證接觸電阻穩定。
