LEF 430-00-12-26-00-31-LC4｜法國 LEF 閥門防爆限位開關盒（NAMUR 本安型）

一、品牌與型號釋義

品牌：LEF INDUSTRIES（法國，閥門回訊器專業廠商），430 系列防爆閥位反饋開關盒分段：430-00-12-26-00-31-LC4

1. 430：產品系列，通用型閥門限位開關箱體

2. 00：標準殼體材質 Vestamid 工程塑料

3. 12：內置2 路 NAMUR 本安感應式開關（無源 8VDC 防爆探頭）

4. 26：凸輪調節規格、行程可調型

5. 00：無附加氣呼吸閥

6. 31：安裝支架：VDI/VDE3845 不銹鋼支架、ISO F05 閥裝尺寸

7. LC4：出線接口 M20、電纜 8~12mm、端子接線、ATEX 防爆 IIC T6 等級

二、關鍵電氣參數

1. 開關類型：NAMUR 本安電感式傳感器（防爆 Ex ia IIC T6），供電 DC8V（配套安全柵使用）

2. 觸點：2 組常閉 NC 無源信號，無機械觸點、無火花

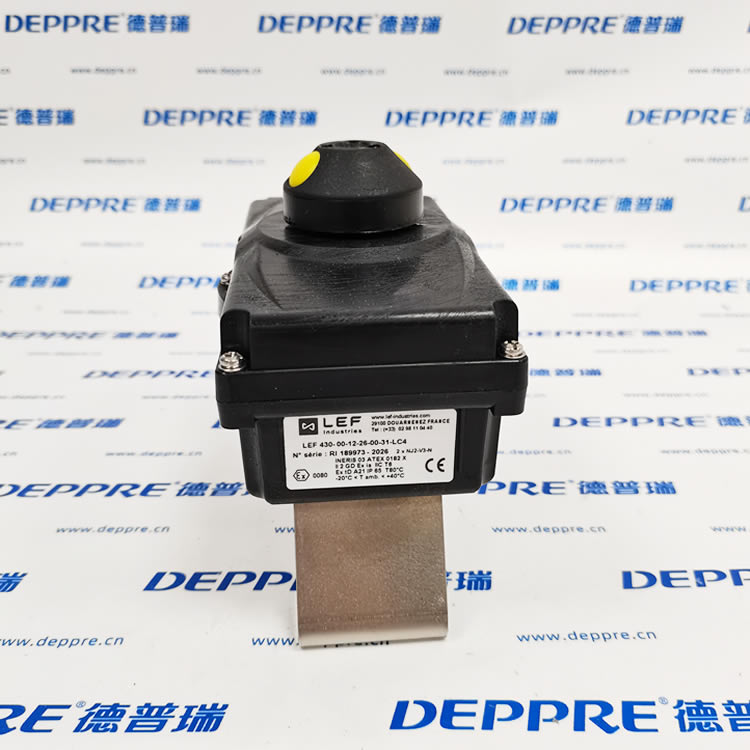

3. 防爆認證：II2GD Ex ia IIC T6、Ex tD A21 粉塵防爆（INERIS 法國防爆認證）

4. 防護等級：IP65/IP66，耐粉塵、水汽、化工腐蝕介質

5. 工作溫度：-20℃～+60℃，石化、油氣防爆環境標配

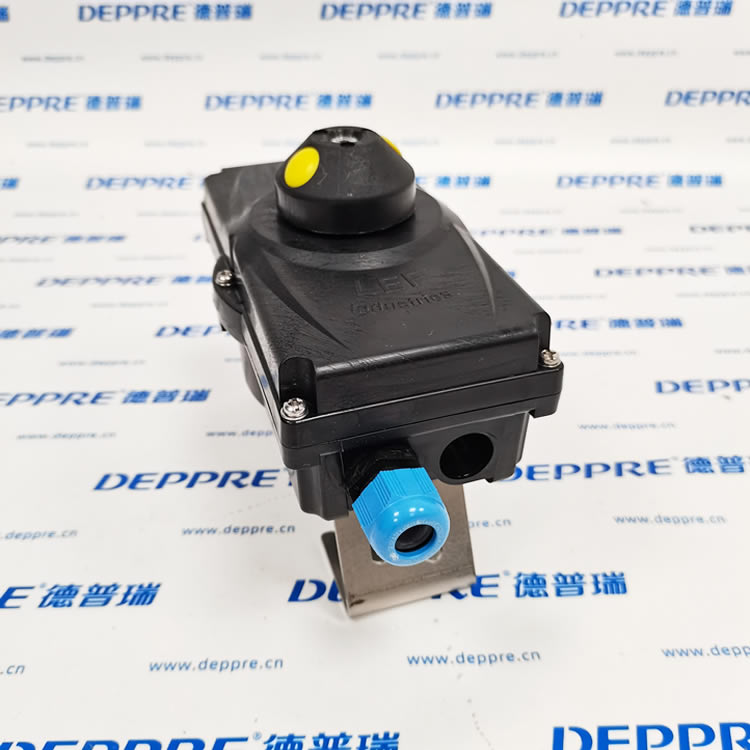

6. 出線：M20*1.5 尼龍格蘭，適配 8~12mm 控制電纜

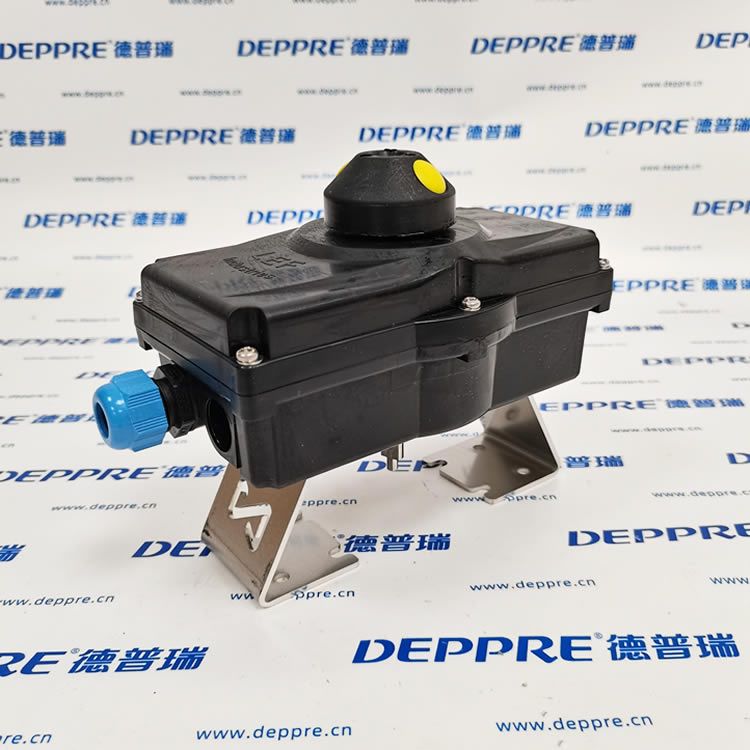

三、機械結構與尺寸

• 外殼：Vestamid 高強度玻纖尼龍，抗腐蝕、耐酸堿化工氣體

• 外形尺寸：172×96×98mm，整機約 0.7kg（含不銹鋼安裝支架）

• 頂部帶可視閥位指示帽，肉眼直觀觀察閥門全開 / 全關位置

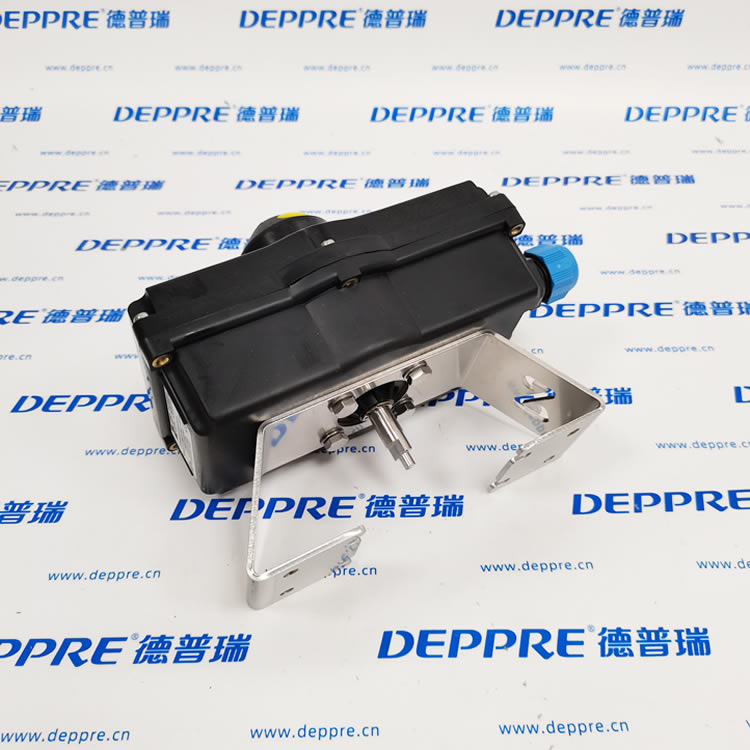

• 輸出軸：NAMUR 標準閥軸，適配氣動球閥 / 蝶閥執行器（VDI/VDE3845 通用安裝）

• 內部：可調凸輪機構，可微調開關觸發點位，適配不同閥門行程

四、產品特點

1. 本安防爆結構：無源 NAMUR 探頭，無電火花，可用于易燃易爆油氣、化工、氫氣工況

2. 無機械磨損：電感式非接觸檢測，壽命＞千萬次，優于機械式行程開關

3. 凸輪可調：現場微調開關動作點，兼容球閥、蝶閥、閘閥各類角行程閥門

4. 全密封殼體：防水防塵，戶外露天、化工腐蝕環境長期穩定運行

5. 可替換：P+F、IFM 同款 NAMUR 閥位開關，直接互換安裝

五、應用場景

1. 石油、天然氣、煤化工防爆氣動閥門閥位反饋（主力用途）

2. 化工管道球閥 / 蝶閥全開、全關信號回傳 DCS 控制系統

3. 燃?xì)鈭?chǎng)站、制藥防爆車間閥門位置遠程監測

4. 電廠脫硫、污水處理防爆閥門限位采集

六、同系列后綴區分

• LC1：電纜直出線無格蘭；LC2：1/2NPT 螺紋；LC3：M16；LC4=M20 國標常用；LC5：多出線口
