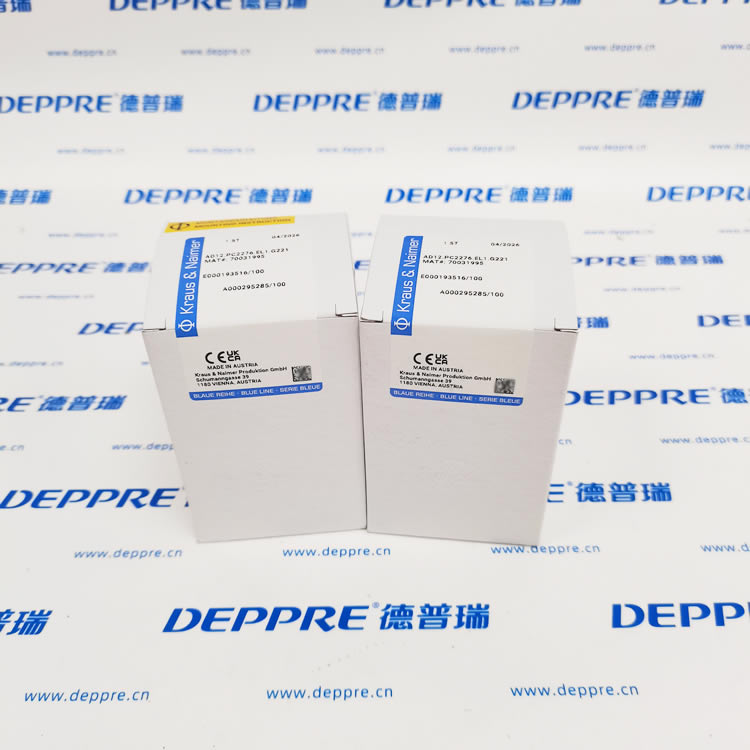

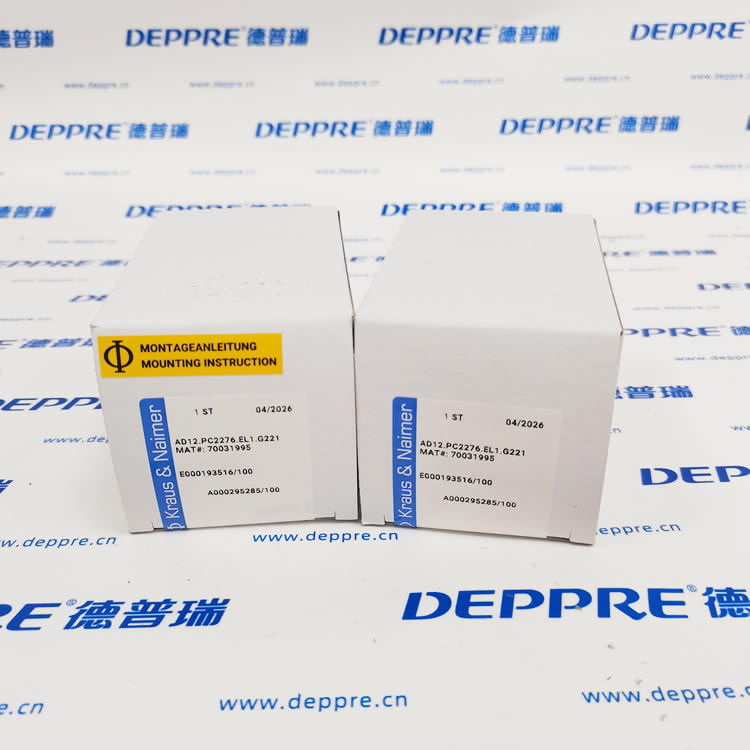

KRAUS&NAIMER AD12.PC2276.EL1.G221 產品介紹（奧地利 K&N 精密凸輪選擇開關）

AD12.PC2276.EL1.G221 是奧地利 Kraus & Naimer（考克斯 - 奈默） A/AD 系列（S1 尺寸） 的精密凸輪選擇開關，主打小體積、多觸點、高靈活度，用于控制電路信號切換、功能檔位選擇與小型負載控制。

一、品牌與定位

• 制造商：Kraus & Naimer（奧地利維也納，1907 年）

• 系列：AD12（A/AD 系列，S1 尺寸），6–16A 精密控制級

• 類型：多層凸輪旋轉選擇開關（每層 4 對觸點）

• 標準：CE、UL、IEC 60947-3，適配自動化與儀器儀表場景

• 用途：PLC 信號切換、模式選擇、儀表量程切換、輔助電路控制、小型電機 / 電磁閥控制

二、型號解析（AD12.PC2276.EL1.G221）

• AD12：系列 = A/AD，S1 尺寸，16A，超薄型

• PC2276：凸輪程序 / 觸點編碼（2?0?2，4 極，帶中位 OFF）

• EL1：接線端子 = 螺絲端子，適配 1.5–2.5mm2

• G221：面板 / 手柄 = 標準灰色面板 + 黑色旋鈕（可掛鎖）

三、核心技術參數

1）電氣性能

• 額定熱電流 Iu/Ith：16A（AC?1，40℃）

• 額定工作電壓 Ue：690V AC；230/400V 常用

• 額定絕緣電壓 Ui：690V AC，耐壓 6kV

• 使用類別：AC?21B（阻性）、AC?23B（小型電機）、AC?15（控制）

• 觸點材質：銀合金（AgNi），低阻耐弧

• 電氣壽命：≥ 50 萬次；機械壽命：≥ 100 萬次

2）機械與環境

• 極數 / 層數：4 極（2?0?2），單層，4 對觸點

• 操作方式：旋轉旋鈕（G221，灰 / 黑），可掛鎖鎖定

• 防護等級：IP65（面板安裝），防塵防水

• 環境溫度：?25°C … +70°C

• 安裝尺寸：S1 規格，64×64mm 面板，開孔 ?22mm

• 安裝深度：超薄（<50mm），適配窄柜體

3）觸點與接線

• 觸點配置：4 極，2?OFF?2（雙擲帶中位），強制斷開

• 接線方式：M3.5 螺絲端子，1.5–2.5mm2 導線

• 短路保護：10A gL 熔斷器，短時耐受電流 75A（1s）

四、結構與特點

1. H 橋觸點設計：每層 4 對獨立觸點，通斷同步、接觸可靠

2. 超薄模塊化：安裝深度短，最多可 12 層（48 對觸點） 級聯

3. 靈活編程：PC2276 定制凸輪，2?0?2 對稱切換，帶安全中位

4. 安全特性：強制斷開觸點、可掛鎖手柄、防觸摸設計

五、典型應用

• 自動化控制柜：PLC / 變頻器模式選擇開關（手動 / 自動 / 遠程）

• 儀器儀表：量程 / 信號切換、傳感器信號選擇

• 小型設備：電機正反轉 / 雙速切換、電磁閥控制

• 暖通 / 空調：風機 / 水泵多檔位選擇、本地 / 遠程切換

• 惡劣環境：IP65 防護，適配潮濕、粉塵場景
