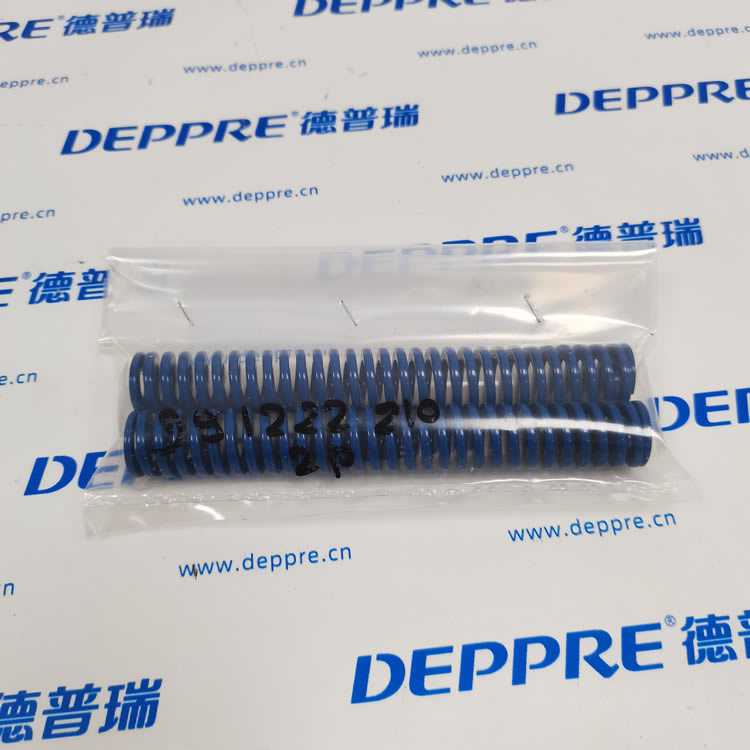

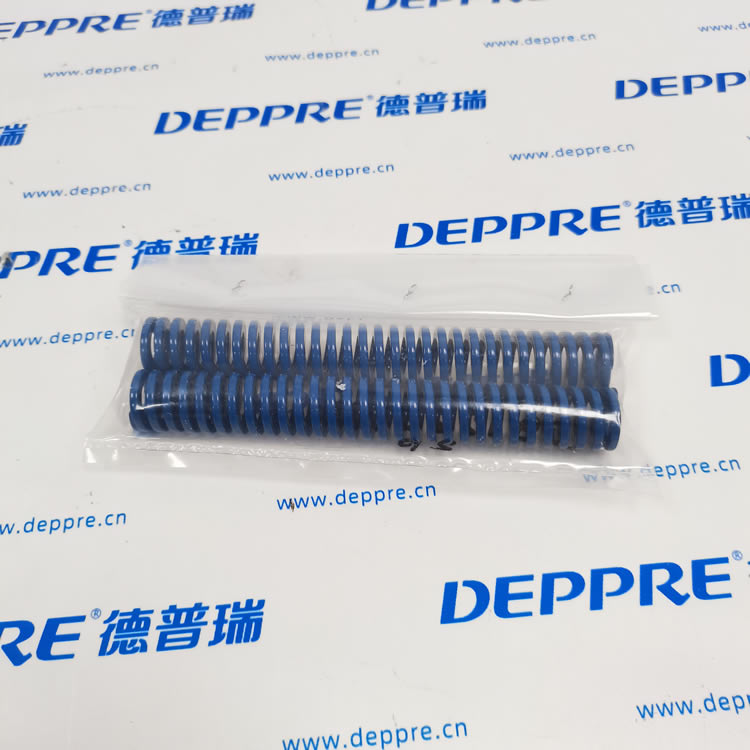

DANLY 9-1222-210（DieMax XL 藍色中載模具彈簧）

9-1222-210 是 DANLY（丹利）DieMax XL 系列矩形鋼絲壓縮彈簧，藍色 = 中型負載（Medium Load），用于沖壓模、工裝夾具、自動化設備的彈性支撐、頂料、壓邊機構，屬于大孔徑、長行程中載型。

一、型號解析（9-1222-210）

• 9：DieMax XL 系列

• 12：孔徑 3/4"（20 mm）

• 22：自由長度 5.50"（140 mm）

• 210：中型負載（藍色，21=Medium Load）

二、關鍵尺寸（英制 / 公制）

• 孔徑 A：3/4" ≈ 20 mm

• 推薦桿徑：3/8" ≈ 10 mm

• 自由長度 C：5.50" ≈ 140 mm

• 鋼絲截面：矩形（Rectangular）

• 顏色：藍色（中型負載）

三、力學參數（標準值）

• 彈簧常數 K：約 70 N/mm（40 lbs/0.1in）

• 額定壓縮量：≤ 30% 自由長度（≈42 mm）

• 最大壓縮量：≤ 40%（≈56 mm）

• 極限載荷（壓并）：≈ 4700 N（1050 lbs）

• 工作溫度：?40℃～+220℃

四、材料與結構特點

• 材質：鉻硅合金鋼（Chrome?Silicon），真空脫氣，高抗拉、抗疲勞、耐高溫。

• 結構：矩形鋼絲冷卷、端面磨平、垂直度好、抗偏載；梯形截面降低應力集中。

• 壽命：額定載荷下 **≥100 萬次循環 **。

• 互換性：符合 ISO 10243，可與 MISUMI、Raymond 等同規格互換。

五、典型應用

• 沖壓模具：長行程頂料、壓邊、卸料、滑塊復位（中載荷、大行程場景）。

• 工裝夾具：大型夾具彈性壓緊、間隙補償。

• 自動化設備：長行程緩沖、張緊、減震裝置。

• 注塑模：大型模具頂出、保壓緩沖、滑塊復位。
