Bender CTAC120 詳細介紹
一、基礎品牌與產品定位
品牌為德國Bender（本德爾），CTAC120 屬于開合式測量型剩余電流互感器（MEASURING CT），主要用來搭配本德爾 RCM 系列剩余電流監測儀采集漏電信號，產地位于德國，物料編碼：B98110019，文檔編號 D00386。

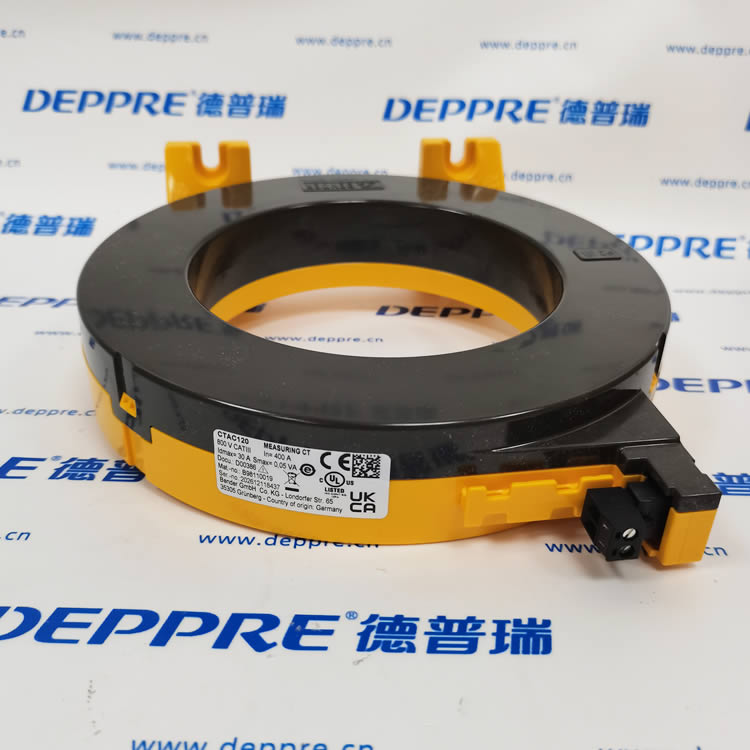

二、銘牌關鍵參數解析
絕緣耐壓等級：800 V CAT III，適配配電三級過電壓工況，適配常規工業配電柜場景
額定一次輸入電流 In = 400 A
次級最大電流 Idmax = 30 A
最大表觀功耗 Smax = 0.05 VA，自身功耗很低，測量損耗小
序列號段獨立，單只器件擁有專屬出廠序列號實現溯源
三、結構特點

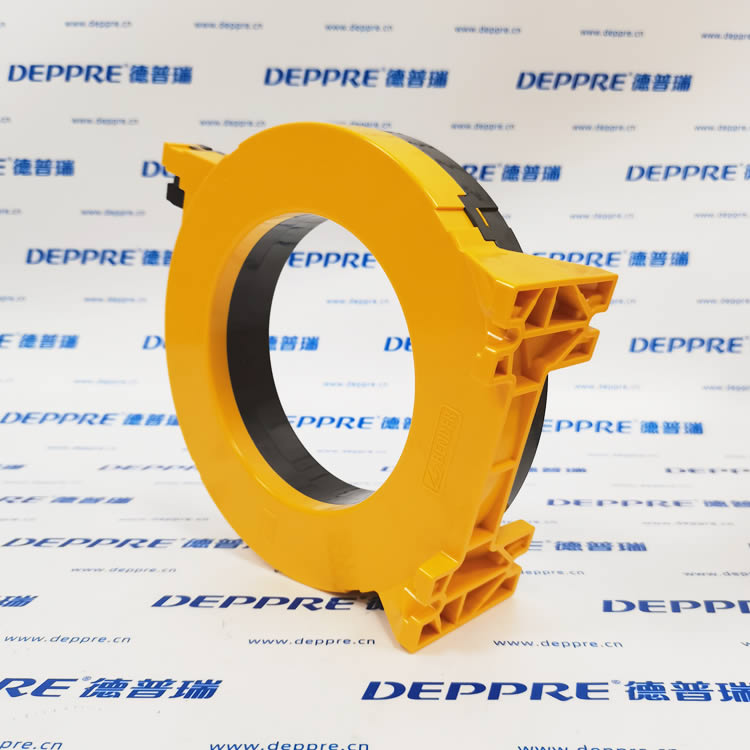

開合分體式構造，后期改造配電工程時無需拆卸原有主母排、主電纜，可直接卡裝在線纜外側，現場施工便捷；
滿足 UL、CE、UKCA 多國安規認證，海內外項目都可以合規投入使用；
殼體絕緣性能優秀，適配控制柜內部常規溫度、濕度工況，具備不錯的抗粉塵能力。
四、適配搭配方案
這款互感器適配本德爾 RCM420 等多款剩余電流監控器：
主回路電流最高處于 400A 區間時選用該互感器較為合適；
互感器二次側接線需要采用屏蔽雙絞線，布線時遠離大功率變頻線纜，削弱電磁干擾，保障漏電采集精度。
五、典型應用場景
工廠自動化配電柜母排、粗電纜的剩余電流取樣；
光伏、儲能、充電樁配電柜加裝式漏電監測改造；
醫院供電、數據機房配電系統的后期加裝監測；
港口、重工老舊電控柜不用斷電的升級改造項目。
