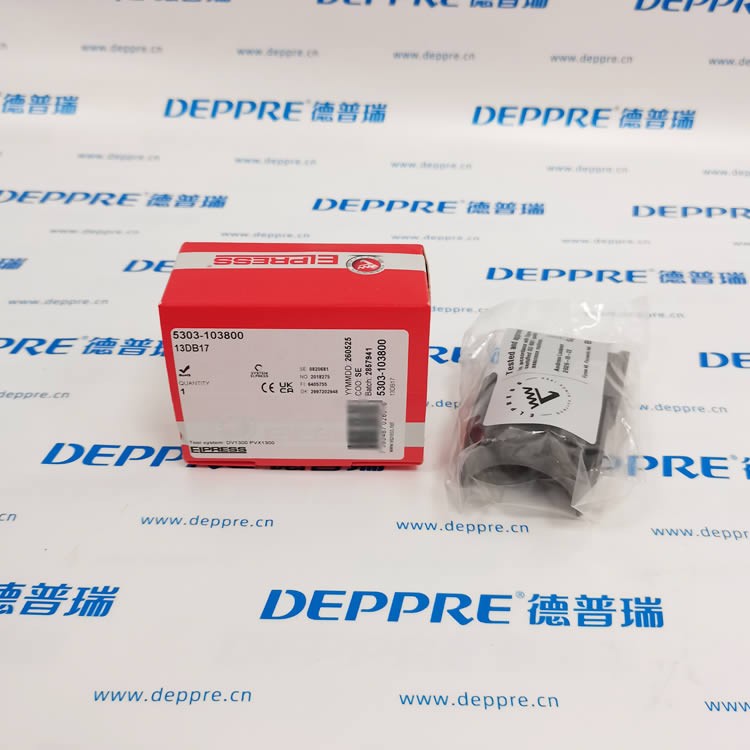

Elpress 13DB17（訂貨號：5303?103800）完整介紹
一、品牌簡介
Elpress（愛爾普瑞斯）瑞典原裝壓接系統品牌，主打液壓壓接工具、DUAL 一體式壓接模具、銅鋁接線端子，廣泛應用高低壓配電、風電、軌道交通行業，產品擁有 CE、UKCA、RoHS 認證。
二、基礎參數
表格
| 項目 | 參數 |
|---|---|
| 型號 | 13DB17 |
| 訂貨號 | 5303?103800 |
| EAN 條碼 | 7393487026216 |
| 產品類型 | DUAL 一體式集成六角壓接模具（上下模成套一體） |
| 壓接形式 | 六邊形壓接 |
| 適配端子 | KRF / KSF 銅接線端子 70mm2 |
| 適配壓接工具 | DV1300、PVX1300（1300 系統，13 噸液壓壓接工具） |
| 模具支架 | 無需模座，直接裝入壓接頭 |
| 六角對邊尺寸 | 17?mm |
| 認證 | CE、UKCA、RoHS |
| 工具系統 | Tool system:DV1300 PVX1300 |
型號釋義
13：1300 系列，適配 13 噸壓接工具系統
DB：Dual?B die，DUAL 一體式雙模具，省去模具支架
17：六角壓接對邊尺寸 17mm，對應 70mm2 銅端子
三、工作原理
13DB17 屬于 DUAL 集成成套模具，上下模具整合為一個整體，直接卡入 DV1300 / PVX1300 液壓壓線鉗頭部；液壓驅動合攏模具型腔，對 Elpress KRF?70 / KSF?70 銅電纜端子完成六角冷壓，壓緊電纜導體與端子內壁，得到低接觸電阻、抗振動的可靠電氣連接。
四、產品核心特點
一體式 DUAL 雙模具結構，不用額外模具支架，拆裝更換便捷，提升現場施工效率。
高強度合金鋼，型腔表面硬化處理，壓接壽命長，兼顧工廠批量壓接和戶外工程作業。
六角壓接成型，壓接尺寸精度高，滿足電力成套壓接工藝規范。
專門匹配 Elpress 原廠 KRF、KSF 銅鼻子；僅用于 70mm2 銅端子。
歐洲原裝進口，風電、軌道交通、高低壓開關柜常用配套備件。
五、適配與不適用
適用工具：DV1300、PVX1300（13 噸 1300 系統液壓壓接鉗） 適用端子：Elpress KRF?70、KSF?70 銅接線端子（70mm2 銅電纜）
不適用場景
不支持鋁端子、其他品牌非匹配線鼻子；
不可用于其他電纜截面（50、95 平方不可使用本模具）；
不能用于 V1300 壓接頭，V1300 適配分離式 B 模具，不兼容 DB 一體式模具。
六、典型應用場景
高低壓開關柜成套廠，70 平方動力電纜壓接加工；
風電、光伏電站電氣現場施工；
軌道交通機車線束裝配；
大型工程機械、工業設備動力電纜安裝；
電力工程項目搶修作業。
七、使用維護與更換判斷
使用要點
清理模具型腔銅屑雜物，確認端子型號 KRF?70/KSF?70；
整套模具直接卡入 DV1300/PVX1300 壓接頭，無需額外支架；
液壓完全壓合到位泄壓完成后，再取出工件，禁止中途強行拉扯工件。
維護保養
定期清理型腔銅屑，工作面可少量涂抹潤滑脂；
禁止壓接帶有雜質異物的端子，防止型腔崩口受損。
