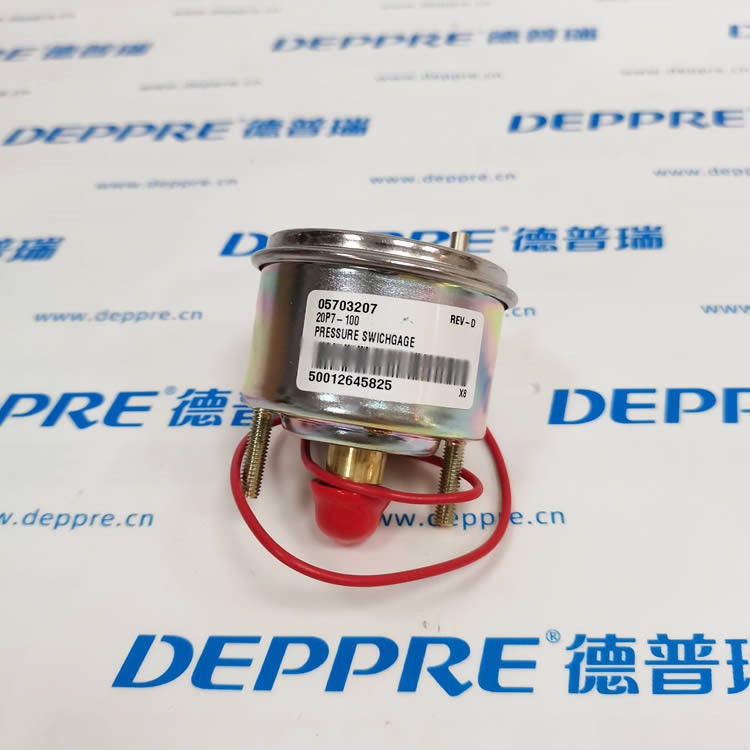

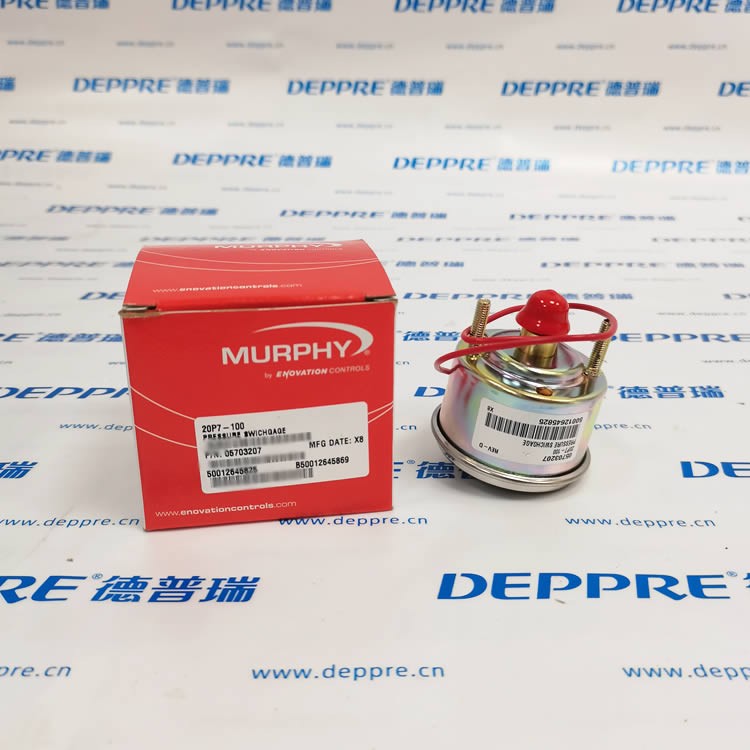

MURPHY 摩菲 20P7-100 壓力開關表

品牌國別：美國 FW MURPHY（現隸屬于 Enovation Controls）

型號拆解

• 20P：2 英寸（51mm）表盤系列壓力 Swichgage

• 7：帶啟動閉鎖（Lockout）版本，開機壓力不足時不會誤觸發停機，壓力超過設定點后自動解鎖

• 100：量程 0~100PSI（0~689kPa，0~6.9bar）

核心參數

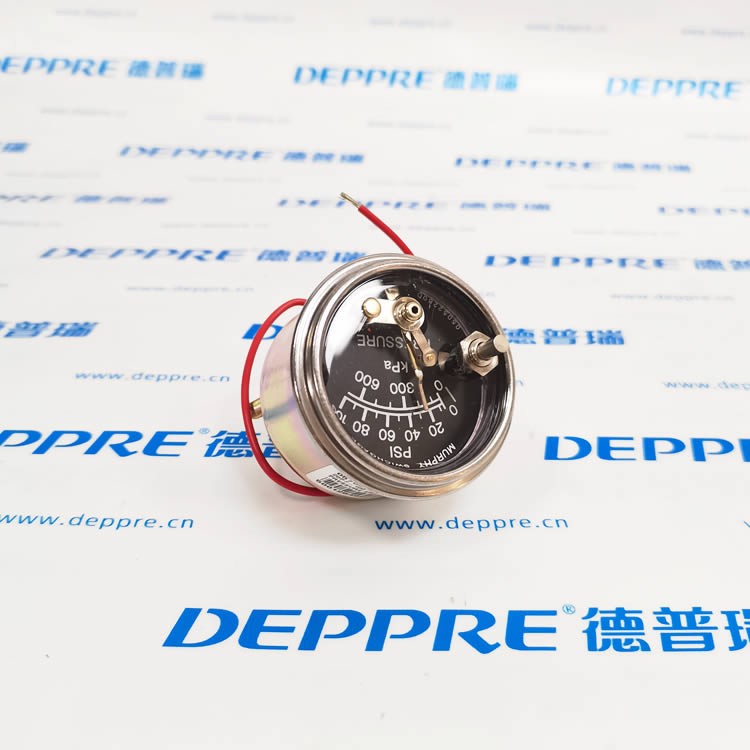

1. 表盤：2 英寸 / 51mm，雙刻度（PSI/kPa），白底黑字，聚碳酸酯抗沖擊鏡片

2. 傳感元件：鈹銅膜片式

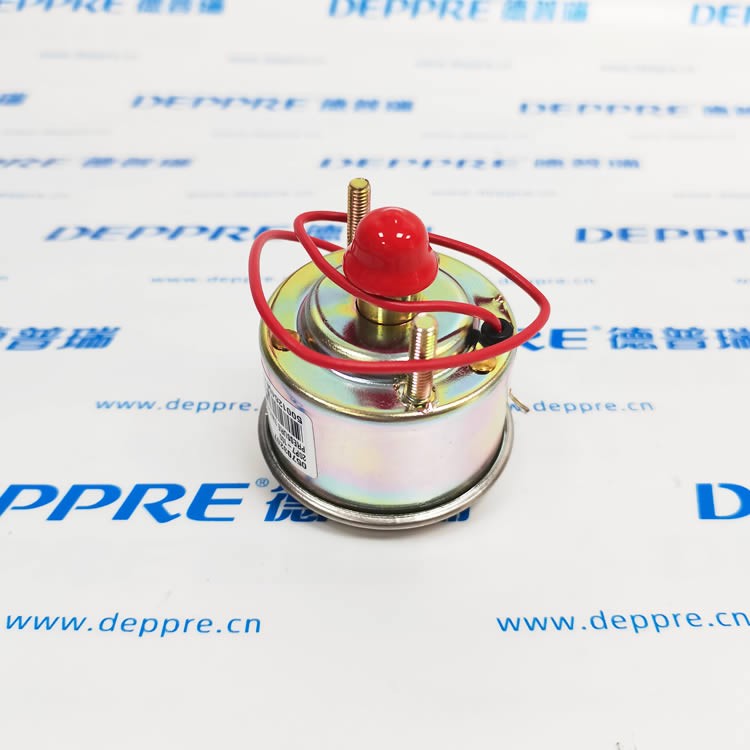

3. 過程接口：1/8-27 NPT 外螺紋，黃銅材質

4. 開關類型：機械觸點，低壓動作，用于報警 / 機組停機保護

5. 環境溫度：-40℃ ~ +66℃；介質溫度最高 121℃

6. 外殼：鋼制防腐涂層殼體

7. 精度：符合 20P 系列精度等級，工業發動機級

8. 功能特點：壓力表 + 壓力開關一體化，自帶啟動閉鎖功能（20P7 核心特性）

產品特點

1. 啟動閉鎖 Lockout（20P7 獨有）：柴油機開機階段油壓偏低時，鎖定觸點，避免啟動瞬間誤停機；當油壓上升超過設定閾值，自動解除閉鎖，恢復保護功能。普通 20P 不帶此功能。

2. 膜片驅動結構，抗振動，專為發電機組、工程機械發動機惡劣震動工況設計

3. 現場直觀壓力讀數 + 內置機械開關，一套元件同時實現監測 + 保護，減少管路與安裝點位

4. 鋼制外殼 + 耐沖擊聚碳酸酯鏡片，抗磕碰、耐腐蝕，適合機艙環境

5. 觸點可直接接入機組保護回路，壓力低于設定值，觸點動作，觸發報警或緊急停機

典型應用

柴油發電機組、工程機械發動機、空壓機、泵組，機油壓力低壓保護，是發動機安全保護核心儀表。
