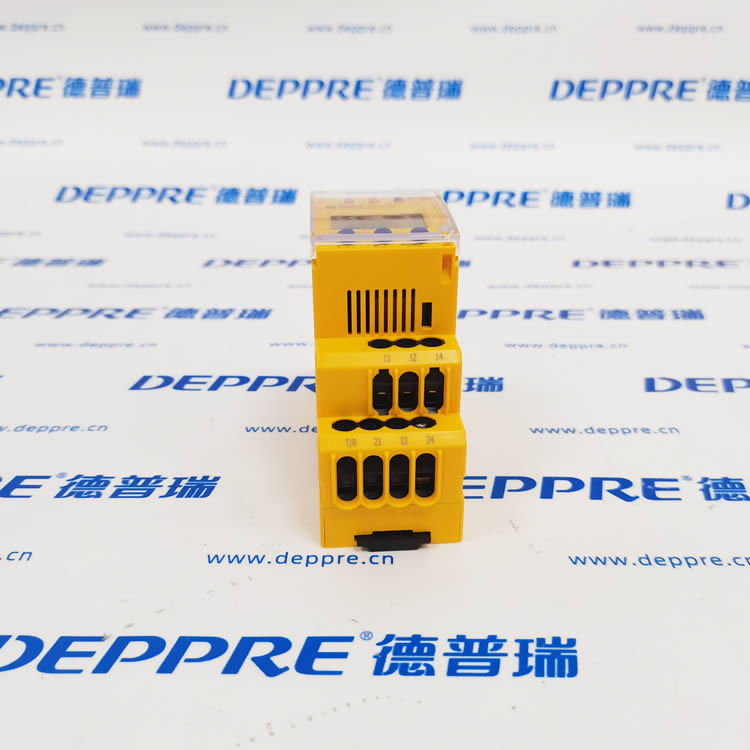

BENDER（本德爾）RCM420-D-2 完整產品詳解

一、品牌與產品基礎信息

品牌簡介

BENDER（德國本德爾）是全球電氣絕緣監測、剩余電流防護領域的頭部廠商，產品廣泛應用工業、醫療、新能源等高安全等級配電場景。

產品歸屬

隸屬于LINETRAXX RCM420產品線，產品類別為剩余電流監控器（RCM），并非跳閘式漏電保護器，工作模式以告警預警為主Bender Ben...。

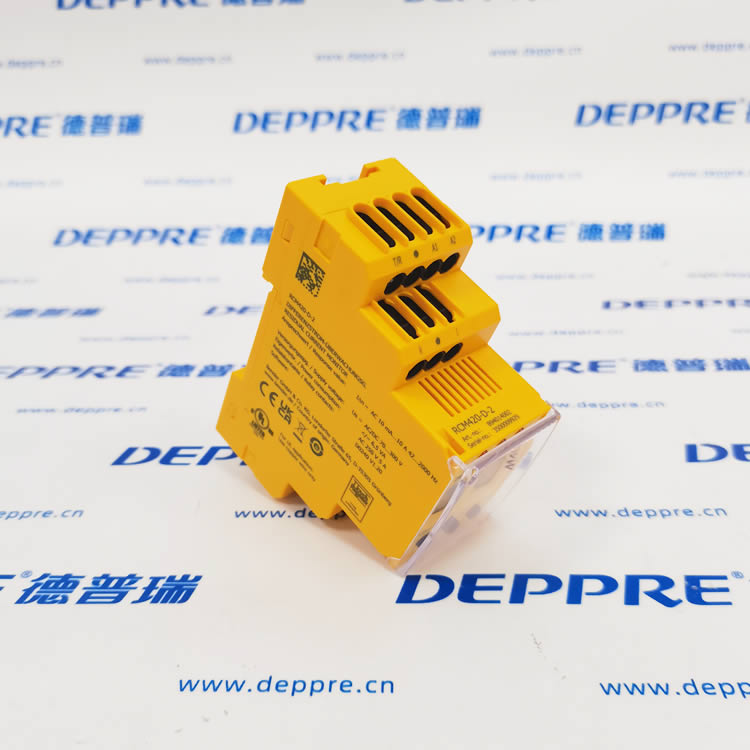

訂貨標識

• 型號：RCM420-D-2

• 原廠訂貨號：B94014002（供電版本區別于 B94014001 低壓款）

• 固件版本：D0240 V1.20

• 遵循標準：IEC 62020，漏電靈敏度等級 Type A，能夠檢測交流漏電、脈沖直流類型的剩余電流Bender Ben...

二、詳細技術參數

1. 供電參數

供電電壓：AC/DC 70~300V，適配全球絕大多數工業市電以及常規工控直流電源；適配工作頻率范圍 42~2000Hz，可適配大量變頻類非線性負載Bender Ita...。

2. 漏電測量參數

1. 測量量程：10mA ~ 10A，采用真有效值 True RMS 采樣，諧波環境下測量精度穩定

2. 適配配電系統：TN、TT 制式接地電網，可監測主回路、PE 保護線、N-PE 節點等處漏電情況

3. 測量帶寬覆蓋變頻器、UPS、光伏逆變器帶來的高頻諧波干擾

3. 時序延時參數（均可自定義配置）

• 上電啟動延時：0~10s，規避合閘瞬間沖擊誤報警

• 兩級報警響應延時：0~10s 分別獨立可調

• 告警解除延時可自定義，適配不同工況的防抖需求

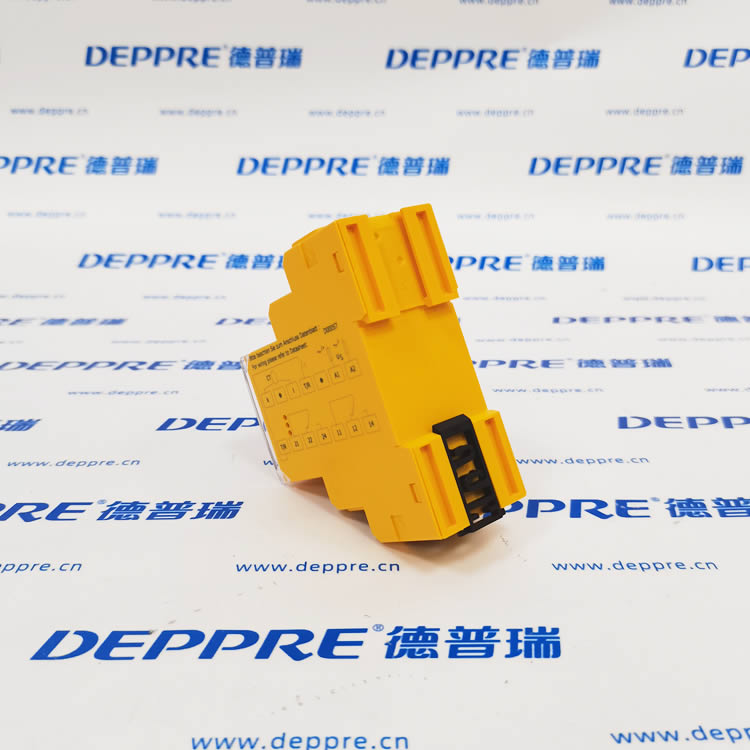

4. 繼電器輸出

配備兩路互相獨立的報警繼電器，單路均為轉換觸點（SPDT）；常開 / 常閉模式、故障記憶模式都可以通過參數設置切換，方便對接 PLC、聲光報警器兩級預警架構Bender Ita...。

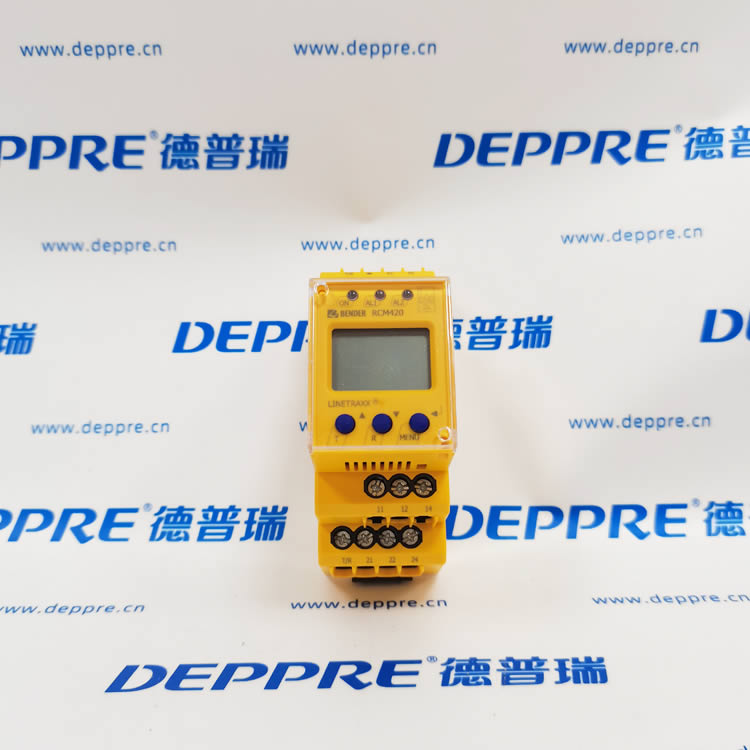

5. 顯示與人機交互

• 自帶 LCD 液晶顯示屏，實時展示實測剩余電流數值

• 3 枚狀態 LED 指示燈：電源指示燈、一級預警 Alarm1、二級故障 Alarm2

• 內置按鍵，同時預留外置測試、復位端子；參數菜單支持密碼鎖定，避免現場誤改動設置

• 具備歷史測量值存儲、故障事件記憶功能，便于后期運維溯源排查

6. 安裝與環境指標

1. 安裝形式：標準 DIN35mm 導軌卡扣安裝，也支持螺絲固定柜體

2. 工作溫度區間：-20℃ ~ +60℃

3. 防護等級：殼體 IP40，端子區域 IP20，適配常規電控柜內部環境

三、核心功能亮點

1. 互感器斷線自檢：配套外接剩余電流互感器，如果接線松脫、線圈斷裂，設備會主動上報故障，杜絕檢測失效隱患Bender Ita...；

2. 預警分級機制：第一閾值用作早期隱患預警，第二閾值觸發重度漏電告警，能夠提前排查絕緣劣化問題，不需要中斷生產供電；

3. 寬頻適配性突出：普通家用漏電保護器適配頻率僅有 50/60Hz，這款產品最高支持 2000Hz，變頻伺服、中頻焊接設備、儲能變流器場景適配效果更好；

4. 靈活組網特性：多臺設備能夠級聯部署，實現大型配電分區化漏電監控布局。

四、適配配套配件

設備本體無法直接穿主電纜，必須外接本德爾配套的閉合式 / 開合式剩余電流互感器：

• 小電流分支回路：選用小口徑圓形互感器

• 配電柜母排大電流回路：選用開合式互感器，無需拆解母排就可以加裝改造

五、典型應用領域

1. 自動化工廠：密布伺服、變頻器的生產線配電柜漏電監測，保障不停機預警；

2. 新能源板塊：光伏并網柜、工商業儲能、新能源交流充電樁配電防護；

3. 數據中心、醫院手術室等可靠性要求嚴苛的供電系統；

4. 港口機械、印刷設備、木工機械、中頻焊接設備工業配電系統Bender Gmb...。

六、選型、安裝調試實操注意事項

選型區分要點

同系列 RCM420-D-1 訂貨號 B94014001 供電區間只有 16~72V DC，和本次 B94014002 不能互換采購，下單務必填寫完整料號規避出錯。

布線調試細節

1. 互感器布置盡量遠離大功率接觸器、變頻輸出線纜，降低空間電磁干擾；互感器次級信號線使用屏蔽雙絞線單獨走線；

2. 初次調試建議逐級下調兩級報警閾值，先把預警閾值設置偏低，提前捕捉緩慢惡化的絕緣隱患；

3. 定期借助面板測試功能校驗整套互感器 + 主機鏈路是否正常；

4. 潮濕、粉塵較重的柜體場景建議增加柜體防塵除濕措施，延長器件使用壽命。
