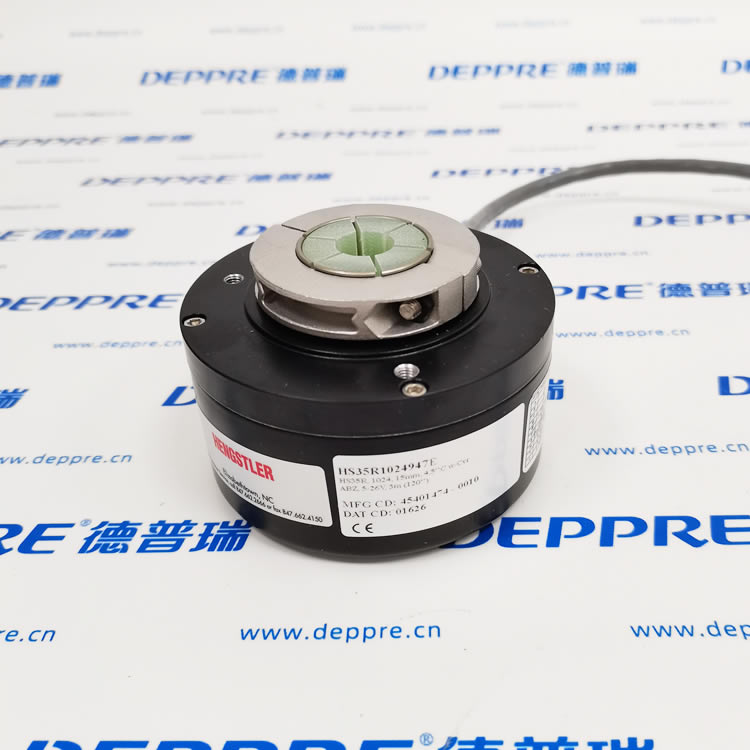

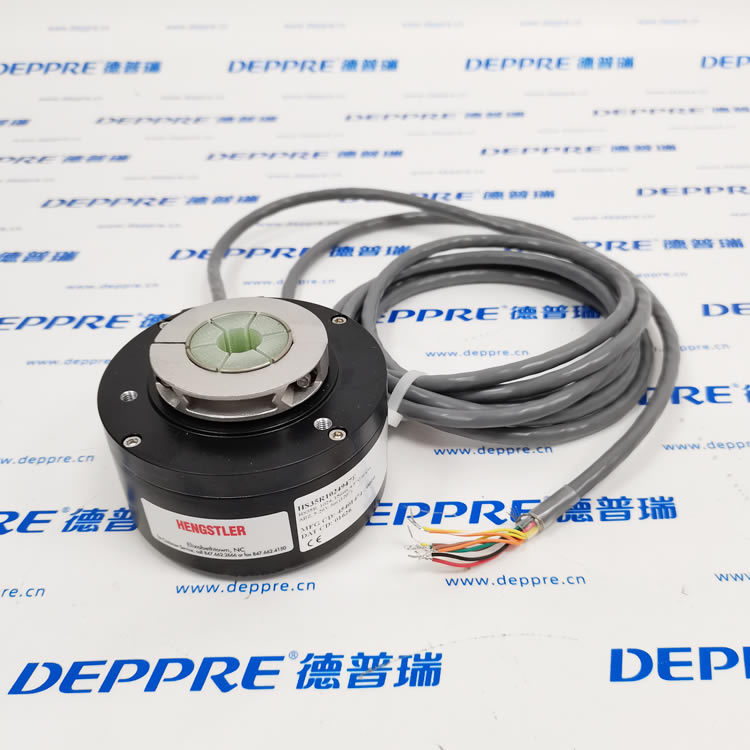

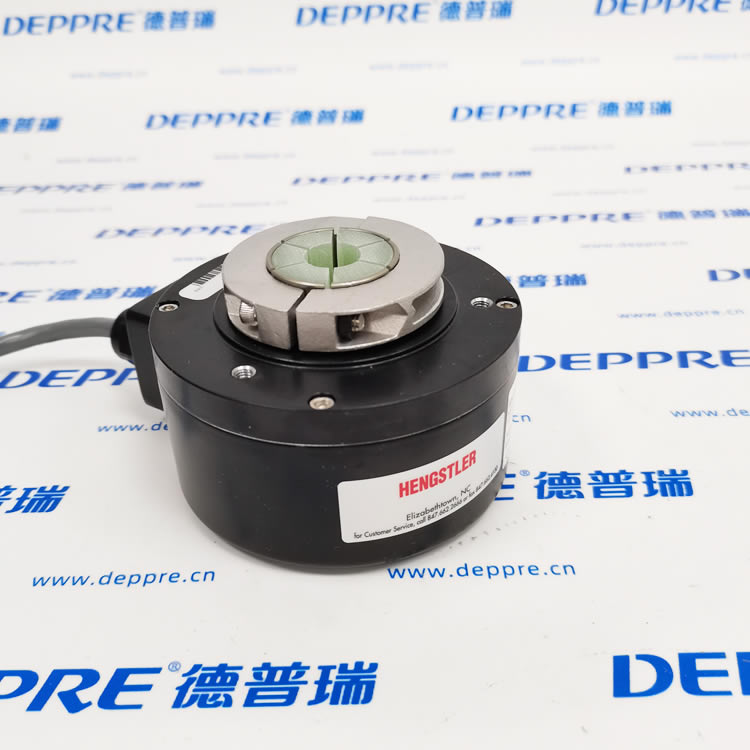

HENGSTLER HS35R1024947E 重載空心軸增量編碼器（原 Dynapar 北極星，現亨士樂旗下）

一、型號拆分釋義

• HS35R：重載型大中空軸增量編碼器系列，冶金 / 變頻電機專用，鋁殼 IP67 防護

• 1024：1024PPR（每轉 1024 脈沖），A/B/Z 三相正交信號

• 947E：訂貨配置代碼

• 中空軸孔徑：1/2 英寸 = 12.7mm、軸體電氣隔離（防電機竄電擊穿編碼器）

• 輸出：差分長線驅動（4469/RS422）互補 A+/A-、B+/B-、Z+/Z-

• 出線：徑向 10 芯 MS 航空插頭（軍工圓形連接器）、E = 標準安裝彈片防扭支架

二、電氣參數

1. 供電：DC5～26V 寬電壓，空載功耗≤50mA

2. 信號：ABZ 差分正交，Z 相零位脈沖；相位差 90°±15°，波形對稱 180°±25°

3. 最高響應頻率：125kHz，適配全轉速范圍測速

4. EMC：EN61326 工業抗干擾標準，長線傳輸抗干擾、遠距離布線優選

三、機械參數

1. 外形：外徑 φ96.5mm（3.8 英寸）鋁合金殼體，粉末涂層防銹

2. 中空軸：φ12.7mm，軸芯電氣絕緣，直接套電機主軸，免聯軸器

3. 極限轉速：6000rpm；＞5000rpm 防護降至 IP64

4. 抗沖擊 400g、耐振動 20g (5～3000Hz)，金屬不易碎碼盤，粉塵油污重載耐用

5. 防護等級 IP67，防水防塵；工作溫度 **-40℃～+85℃（拓展款可達 - 40~100℃）**

6. 安裝：電機風扇端槽型彈片防扭轉固定，無需額外支架Dynapar

四、產品核心特點

1. 電氣隔離中空軸：變頻電機高頻干擾、軸電壓不會損壞編碼器，鋼廠 / 起重標配

2. 軍工 MS 插頭：抗油污、防拉扯，現場拆裝方便，故障率遠低于出線電纜款

3. 金屬碼盤，震動、粉塵環境不易崩盤，使用壽命遠優于普通塑料碼盤編碼器

4. 差分驅動輸出，百米長線穩定傳輸，適配變頻器、PLC、伺服控制系統

五、應用場景

1. 冶金軋機、起重行車、礦山輸送變頻主電機測速定位

2. 大型風機、空壓機、水泥設備主軸速度反饋

3. 造紙 / 橡塑設備輥筒位置閉環控制
