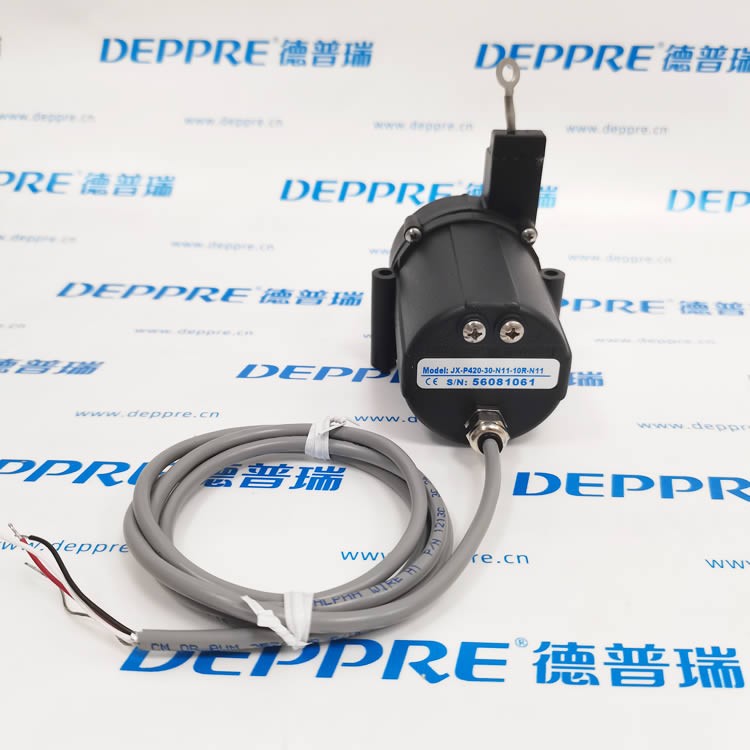

型號拆解

JX：產品系列，經濟型密封拉繩位移傳感器

P420：4~20mA 模擬電流輸出型

30：量程 30 英寸（762mm）

N11：外殼、安裝結構代碼，支耳安裝，IP65 密封殼體

10R：10 米屏蔽電纜出線

N11：電氣接頭選項

核心參數

測量量程：0~30 英寸（0~762mm）

輸出信號：4~20mA 兩線制電流輸出（0 位移對應 4mA，滿量程對應 20mA）

供電：9~35VDC，回路供電

線性精度：±0.15% FS

重復精度：±0.015% FS

防護等級：IP65

外殼材質：鋁合金殼體

認證：CE

內部傳感元件：精密電位器，帶零位 / 滿量程可調電位器

產品特點

1. 拉線式結構，直線位移轉換成標準 4-20mA 信號，長距離傳輸抗干擾能力強。

2. IP65 全密封外殼，防水防塵，適用于戶外、潮濕粉塵工業現場。

3. 自帶支耳法蘭，安裝靈活；拉線出線方向現場可調整。

4. 內置零點、量程調節旋鈕，現場可校準 4mA 和 20mA 輸出。

5. 兩線制回路供電，接線簡單，兼容 PLC、采集儀表。

應用領域

液壓油缸行程監測、工程機械臂架位置反饋

閘門、閥門開度檢測

材料試驗機、壓力機位移測量

船舶、礦山設備直線位置采集

自動化設備直線運動定位
