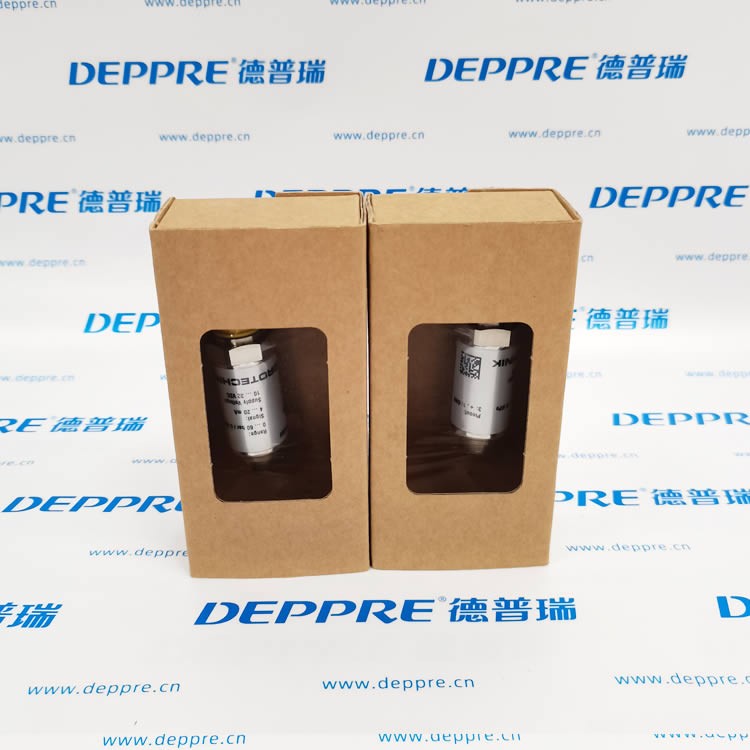

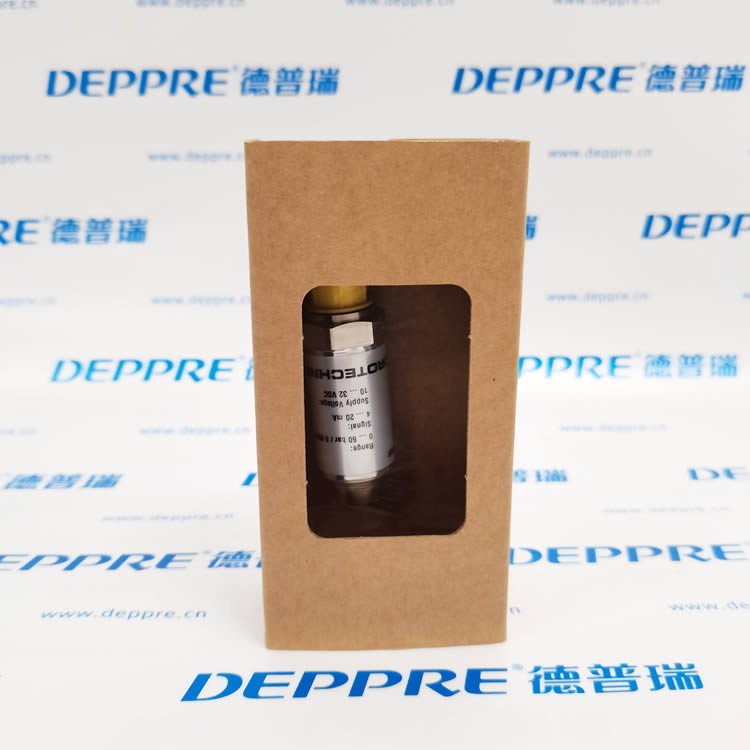

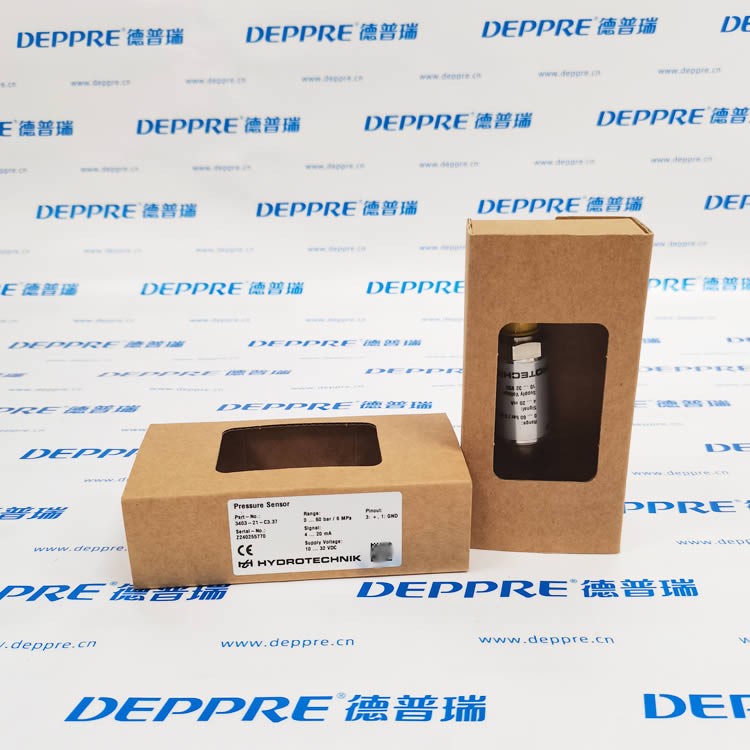

Hydrotechnik 3403?21?C3.37 壓力傳感器完整介紹

品牌簡介

Hydrotechnik（海德泰尼克，德國），液壓測量領域知名品牌，主營壓力、流量、溫度傳感器，液壓測試模塊，廣泛應用液壓系統、工程機械、注塑機、風電設備。

基礎參數

表格

型號釋義

• 3403：HySense 系列壓力變送器產品系列

• 21：結構、螺紋接口配置代碼

• C3.37：量程、輸出信號、電氣接頭配置代碼

工作原理

壓阻式測量原理，介質壓力作用于硅壓力敏感芯片，將壓力物理量轉換成 4?20mA 標準電流信號，送給 PLC、顯示儀表做壓力采集；電流輸出抗干擾能力強，適合工業液壓現場長線傳輸。

產品核心特點

1. 4?20mA 電流輸出，抗電磁干擾，適合工業液壓現場。

2. 量程 0?60bar，適配中壓液壓、潤滑系統。

3. 寬供電 10?32VDC，適配 PLC 直流供電回路。

4. 緊湊工業殼體，抗振動沖擊，適合工程機械、液壓站。

5. 德國原裝，液壓設備、注塑機、風電、測試臺常用壓力變送器。

典型應用場景

1. 液壓站、注塑機系統壓力監測；

2. 工程機械液壓回路壓力采集；

3. 潤滑系統、測試試驗臺壓力測量；

4. 自動化設備液壓壓力閉環控制。

不適用場景

• 嚴禁超過 60bar 過載沖擊（注意瞬時峰值壓力）；

• 介質不能強腐蝕，需和傳感器接液材質兼容。

安裝維護與故障判斷

安裝要點

1. 螺紋安裝，避免扳手夾持傳感器殼體，擰螺紋部位；

2. 接線：3 腳接電源正極，1 腳接 GND，4?20mA 信號取自電流回路；

3. 避免液壓瞬間沖擊壓力，必要時加裝阻尼。
