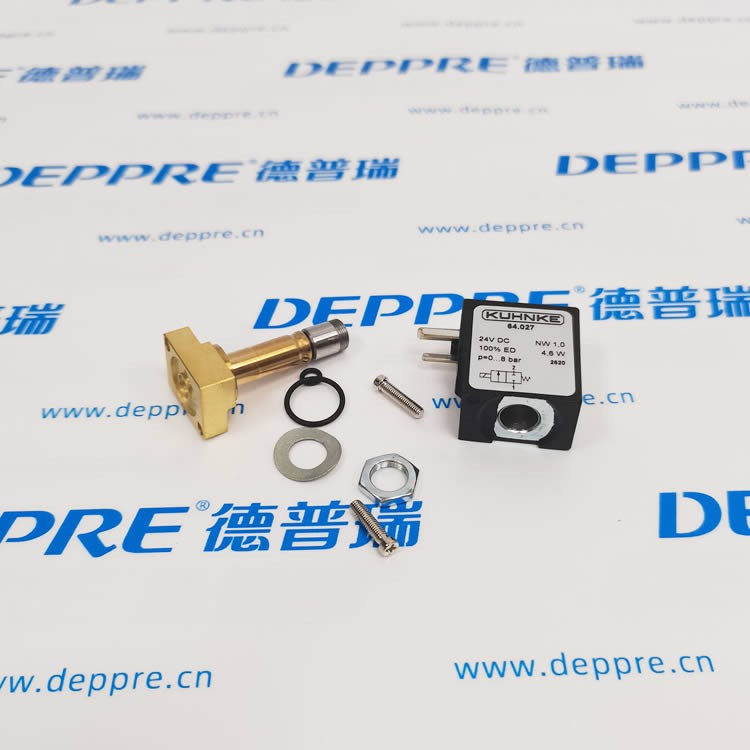

KUHNKE 22154 電磁線圈

訂貨編號：22154，訂單號：64.027，品牌：KUHNKE（昆科，德國，隸屬于 Kendrion 康德瑞恩集團）

此件僅為電磁線圈備件，不含電磁閥閥體，必須裝配閥體才可實現氣路切換功能。

基礎參數

表格

產品特點

1. 德國原裝微型電磁閥線圈，體積小巧，適合狹小設備內部安裝

2. 直流 24V 驅動，功耗低，響應速度快，支持高頻次通斷切換

3. E 級絕緣耐熱，抗溫升，允許長期連續帶電工作，穩定性高

4. 模塊化插拔式結構，更換無需改動氣路，直接替換舊線圈即可，維護便捷

5. 灌封防護結構，抗震動，適配工業自動化、醫療設備嚴苛工況

工作原理

線圈通入 DC24V 直流電后產生磁場，吸合電磁閥內部動鐵芯，驅動閥芯動作完成氣路換向；切斷供電，閥芯依靠閥體內部彈簧復位。

典型應用場景

• 醫療設備氣動控制模塊

• 半導體、測試檢測設備微型氣動閥組

• 精密包裝機械、分選設備小型氣動回路

• 實驗室儀器、自動化工裝夾具微型電磁閥驅動

故障識別（判斷線圈是否損壞）

1. 萬用表電阻檔測量引線兩端：有固定阻值為正常；電阻無窮大，內部漆包線斷路，需要更換。

2. 通電后線圈完全無微弱磁吸感，確認供電電壓正常，則線圈燒毀。

3. 通電后快速發燙、有焦糊氣味，內部匝間短路，禁止繼續使用。
