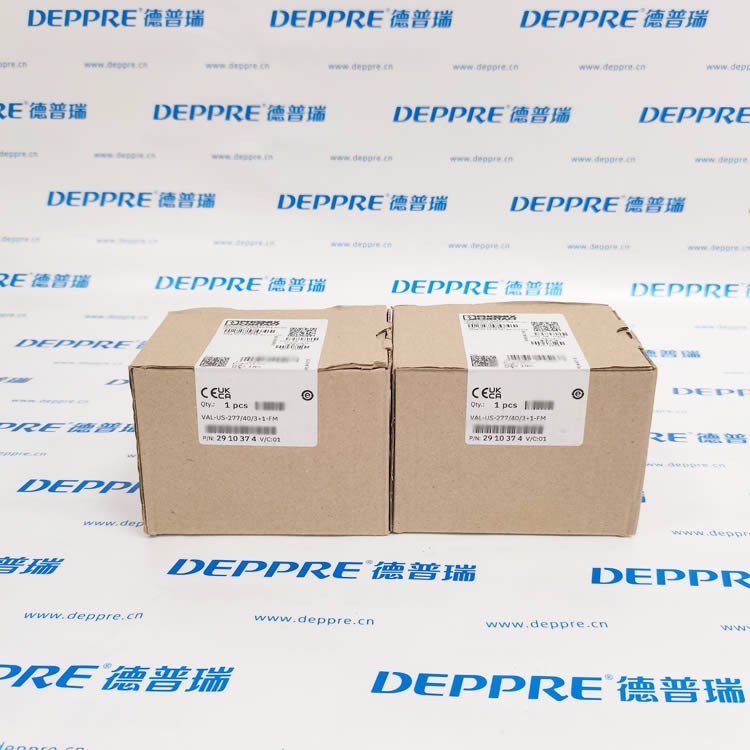

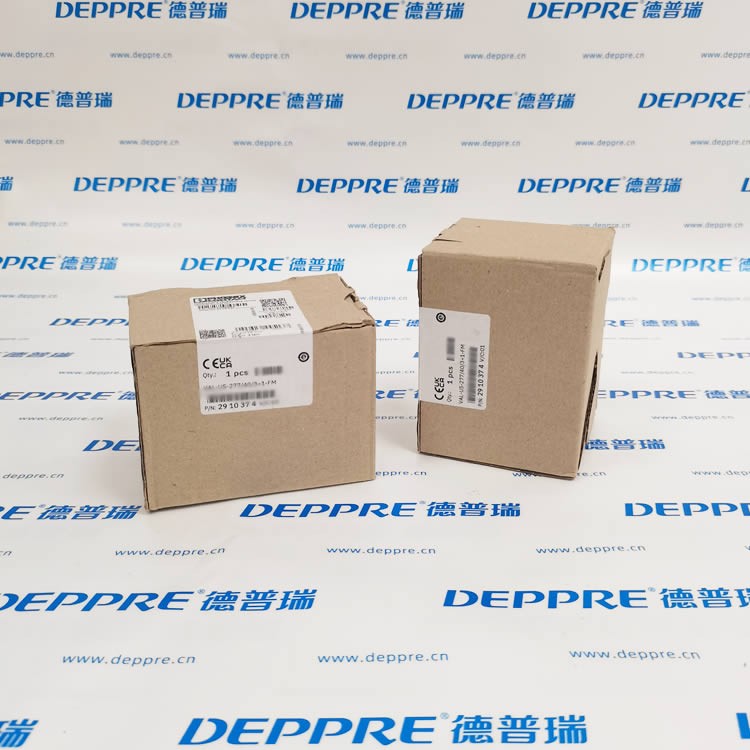

PHOENIX（菲尼克斯）VAL?US?277/40/3+1?FM 浪涌保護器
物料號：2910374，TYPE2（Ⅱ 類）電源電涌保護器，3+1 接線（3 相線 + 中性線對地保護），帶FM 浮地遙信報警觸點，插拔式模塊結構，DIN 導軌安裝，適配 277/480V 三相四線美標 WYE 系統。
型號拆解
表格
| 型號段 | 含義 |
|---|---|
| VAL?US | VALVETRAB US 系列，北美規格浪涌保護器 |
| 277 | 相電壓 277V，線電壓 480V 三相系統 |
| 40 | 最大放電電流 Imax (8/20μs)：40kA |
| 3+1 | 3 根相線 + 中性線，N?PE 做保護（3+1 保護模式） |
| FM | Floating Message，無源浮地遙信故障觸點輸出 |
核心電氣參數
持續最大工作電壓 Uc：L?N AC277V；L?L AC480V
標稱放電電流 In (8/20μs)：20kA
最大放電電流 Imax (8/20μs)：40kA
電壓保護水平 Up：≤1.5kV
保護模式：L1?PE、L2?PE、L3?PE、N?PE（3+1）
測試類別：IEC/EN 61643?11 Type2（Ⅱ 類）
頻率：50/60Hz
報警：每路模塊可視狀態窗口 + FM 無源遙信干接點
機械與環境參數
安裝：DIN35mm 導軌
尺寸：寬 71.2mm × 高 98.7mm × 深 65.5mm
防護等級：IP20（端子全部蓋上）
工作溫度：?40℃ ~ +80℃
重量：約 330g
特點：插拔式可更換保護模塊、模塊機械防呆編碼、內置熱脫扣失效保護，支持 CHECKMASTER 檢測儀檢測模塊好壞
產品特點
3+1 保護架構，適合三相四線美標 480Y/277V 星形配電系統，N?PE 獨立泄放，適合 TN?S 系統
模塊熱脫扣失效保護，失效后窗口變色，不造成短路風險
FM 無源浮地遙信觸點，可接入 PLC、DCS 做遠程故障告警，無需給保護器供電
故障模塊單獨插拔更換，不用拆除主底座，維護方便
UL、IEC 雙認證，北美工業配電常用型號
典型應用場景
北美制式 480Y/277V 三相四線工業配電柜、MCC 柜
工廠總配電、車間分配電柜二級防雷保護（Type2）
自動化生產線、PLC 控制柜、變頻器前端浪涌防護
數據中心、廠房 UPS 輸出側電源浪涌保護
安裝要點
必須 DIN 導軌安裝，接線盡量縮短引線長度，降低殘壓
FM 遙信為無源干接點，不可接強電；僅做故障信號反饋
前端必須串聯匹配后備熔斷器 / 斷路器，防止短路
失效模塊直接拔插更換底座不用拆接線，觀察窗口變紅代表模塊已失效，需立即更換
