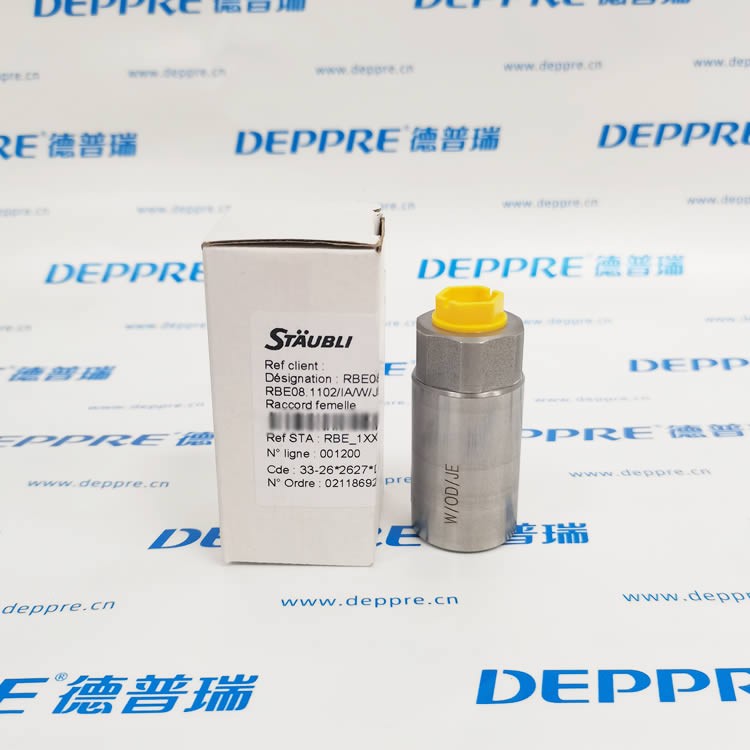

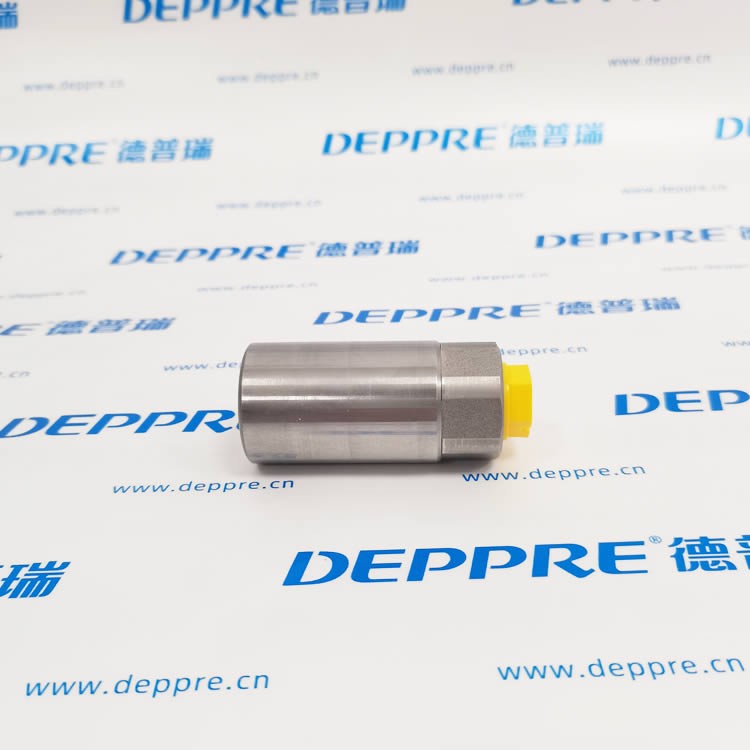

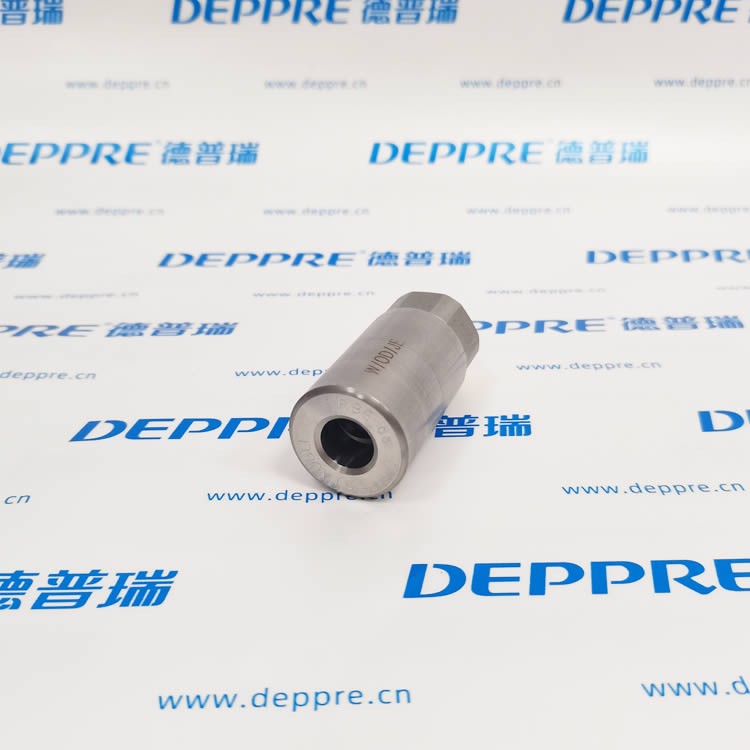

STAUBLI（史陶比爾）RBE08.1102/IA/W/J 模塊化全流體快速接頭（母插座）St?ubli Gr
產地：瑞士；產品類型：按鈕鎖緊式干式快速接頭，母頭（Raccord femelle），黃色原廠防塵保護帽。
一、型號拆解
RBE08.1102/IA/W/J
RBE：產品系列，全流體模塊化按鈕式快速接頭系列，支持液體、氣體、真空工況史陶比爾
08：公稱通徑 DN8mm
1102：母插座，內螺紋 G1/4 管螺紋
IA：單截止閥版本，插座端帶截止閥，插頭端直通無閥；斷開時母頭自動封死，插頭側通路敞開St?ubli Gr...
W：定制密封材質（氟橡膠 FKM，耐油、耐化學介質）
J：客戶定制后綴，對應線束 / 標識 / 防塵帽配套定制版本，本體結構不變
二、核心技術參數St?ubli Gr
表格
| 項目 | 參數 |
|---|---|
| 公稱通徑 | DN8 mm |
| 連接形式 | 按鈕鎖緊，干式平面密封 |
| 接口螺紋 | G1/4（BSPP 內螺紋） |
| 最大工作壓力 | 300 bar（標準版本） |
| 適用真空 | 支持工藝真空回路 |
| 主體材質 | 高強度合金鋼 / 不銹鋼 |
| 密封件 | FKM 氟橡膠（W 選項） |
| 適用溫度 | -20℃ ~ +200℃（視密封介質） |
| 介質 | 液壓油、潤滑油、冷卻液、壓縮空氣、部分化學流體、惰性氣體 |
| 配對插頭 | RBE08 系列對應公插頭 |
三、結構與工作原理
平面干式密封結構：接頭斷開時幾乎無介質噴濺泄漏，減少油液損耗、污染環境；
IA 單截止閥邏輯：母插座自帶閥芯，斷開立刻閉合封死管路；公插頭內部無閥門，保持直通；
按鈕鎖緊機構：按壓按鈕即可插拔，內部鋼珠鎖緊，抗振動，不會自行松脫；
內置彈簧全部不銹鋼材質，抗腐蝕，適合長期工業循環使用St?ubli Gr...。
注意：IA 版本只有母頭帶閥，插頭端沒有截止，拔開后插頭側管路會泄壓流油。
四、產品核心特點
模塊化設計：通徑、螺紋、密封、截止形式均可定制，備件通用性強；
耐高壓，兼容液壓、氣體、真空多工況，同一接頭可以用于多種流體回路；
插拔低泄漏，適合頻繁拆裝、測試臺、模具油路；
工業級抗震動，適合設備振動工況；

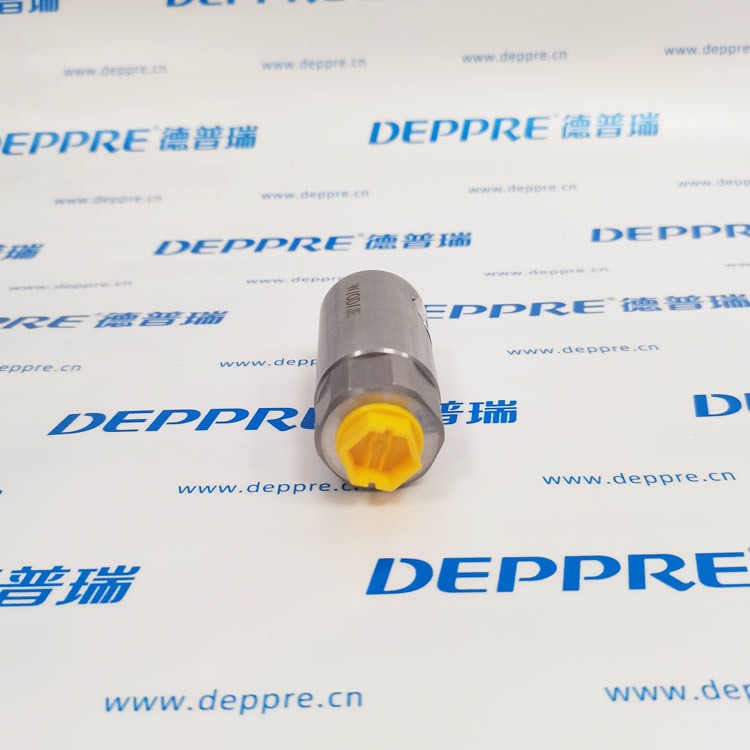

原廠黃色防塵帽，用于存放時保護密封面，防止灰塵顆粒損傷密封導致滲漏。
五、典型應用場景
注塑模具液壓油路快速拆裝；
液壓測試臺、壓力檢測設備回路；
工裝夾具液壓管路；
壓縮空氣、冷卻液循環回路；
進口機械設備原裝備件替換。
