Baumer（堡盟）IGYX 08P17B3/S35L 完整產品介紹

一、品牌與基礎信息

品牌：Baumer 堡盟（瑞士知名工業傳感器品牌）正式訂貨物料號：11084731產品品類：M8 規格圓柱形電感式接近開關，屬于 IGYX 通用工業系列

二、核心技術參數

1. 感應機械參數

2. 電氣參數

• 供電電壓：10~30 VDC（適配工業通用 24V 直流電源）

• 空載功耗：最高 15mA

• 輸出類型：**PNP 常開（NO）** 輸出

• 最高開關頻率：＜3kHz，適配高速往復檢測工況

• 內置保護：反接保護、輸出短路自保護，減少現場接線失誤損壞概率

• 尾部自帶紅色 LED 狀態指示燈，現場直觀判斷觸發狀態

3. 環境與防護規格

• 工作溫度區間：-25℃ ~ +75℃，冷庫、普通高溫車間都適配

• 防護等級：IP67，耐受粉塵、常規噴淋水洗

• 認證資質：CE、UKCA、UL 多國工業認證，全球設備出口合規無憂

• 接線接口：S35L 代表 M8 3 針插接式接頭，配套標準 M8 航空插頭，拆裝維護便捷

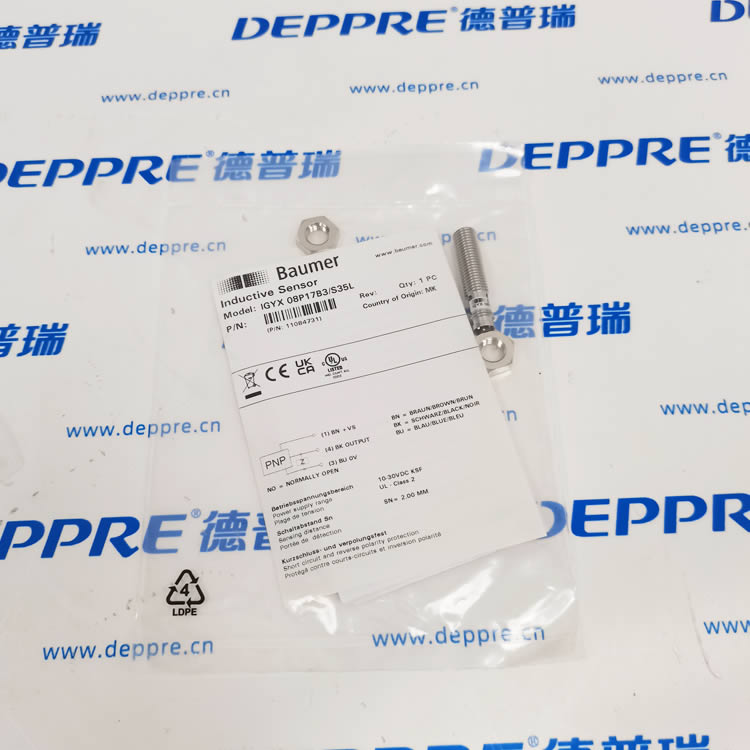

三、接線定義（標簽標注規范）

引腳配色規則：

1. BN（棕色）：接直流電源正極 + Vs

2. BK（黑色）：PNP 信號輸出端，接入 PLC 輸入或者中間繼電器負載

3. BU（藍色）：接直流電源負極 0V

四、工作原理

依靠內置高頻振蕩電感線圈產生電磁場，當鋼鐵類金屬被測物體靠近前端感應面，電磁場發生阻尼衰減，內部電路識別變化之后切換 PNP 輸出電平，從而完成位置檢測；非金屬物體不會觸發感應。

五、產品優勢

1. M8 小巧螺紋體型，狹小設備安裝空間適配性強，配套兩枚鎖緊螺母可自由調節安裝深度；

2. 齊平式結構可以埋裝在金屬機架，大幅削弱側邊金屬干擾，安裝容錯率高；

3. 寬泛的溫度耐受加上 IP67 防護，機床油污、潮濕流水線、冷鏈場景均可穩定服役；

4. 自帶完善電路防護，現場布線容錯性佳，指示燈方便運維排查故障。

六、主流應用場景

1. 自動化流水線工位到位檢測、工裝夾具定位；

2. 數控機床氣缸、滑塊限位啟停控制；

3. 包裝機械、搬運機械手金屬工件有無判定；

4. 冷鏈自動化、戶外輕防護的設備位置監測；

5. OEM 自動化設備批量配套位置傳感環節。

七、安裝實操要點

1. 齊平安裝時周邊金屬壁厚建議預留足夠厚度，端面保持平齊；非齊平場景周邊要預留≥8mm 的金屬避讓空間，防止檢測距離衰減；

2. M8 插頭做好螺紋擰緊防水，布線盡量遠離變頻器、大功率電機線纜降低電磁干擾；

3. PNP 輸出負載一端接黑線、另一端接電源負極，嚴格匹配 PNP 接線邏輯；

4. 面對振動劇烈工況擰緊兩側鎖緊螺母做好機械鎖止。
