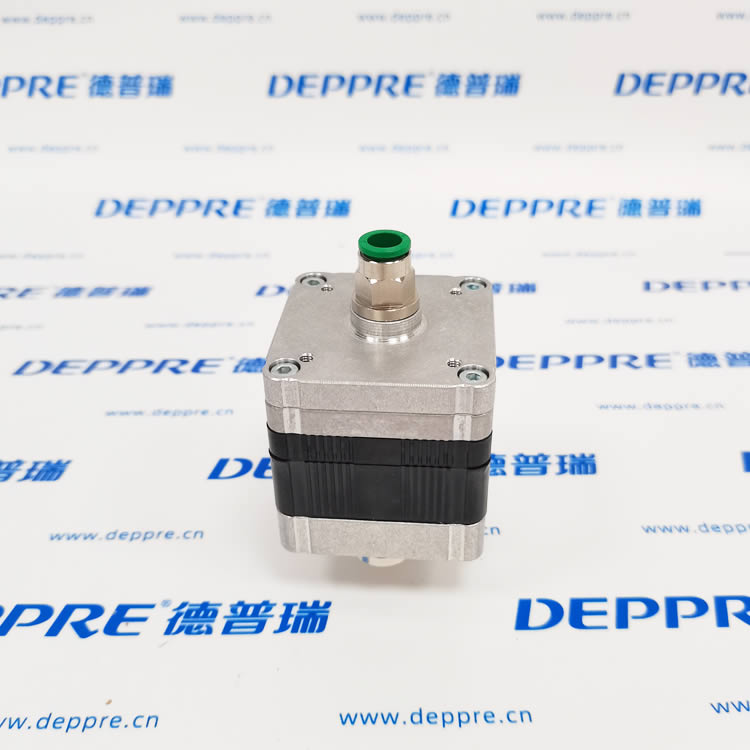

MATRIX BX751.8E2C224 高頻真空電磁閥完整介紹

一、品牌基礎

品牌：MATRIX（意大利邁垂克斯）歐洲高端高頻電磁閥專業廠商，主打毫秒級高速換向、超長壽命真空 / 氣動控制閥，廣泛配套 SMT 貼片機、半導體、3C 自動化拾取設備。產地：MADE IN ITALY（意大利原裝）

二、型號與銘牌參數

完整型號：BX751.8E2C224

1. 供電電壓：24 Vdc（直流 24 伏）

2. 工作氣壓范圍：4–8 bar

3. 結構：三通高頻真空閥（閥體標識 3/2 換向結構）

4. 專利編號：pat.5,318,071

5. 序列號：S/N 9450291

6. 生產周期：W/Y 24/26

型號分段釋義

• BX751：750 系列標準高頻真空閥本體

• 8：通徑規格，適配大流量真空吸附

• E2：線圈驅動規格 DC24V

• C224：接口、密封、電氣出線定制代碼

三、核心性能特點

1. 超高速毫秒級響應換向速度≤2ms，支持數百 Hz 高頻連續通斷，適配高速貼裝、高速分選設備拾放動作。

2. 超長使用壽命設計壽命≥5 億次循環，24 小時不間斷產線穩定運行，維護周期長。

3. 正負壓兩用既可控制壓縮空氣，也適配真空負壓回路，貼片吸嘴、真空搬運專用。

4. 緊湊型集成閥體鋁合金模塊化殼體，可多閥并排集成安裝，節省設備內部安裝空間。

5. 低功耗、抗振動線圈功耗低，機床、機器人高振動工況下閥芯無卡滯，重復控制精度穩定。

四、典型應用場景

1. SMT 高速貼片機：IC、電阻電容真空拾取、貼放控制；

2. 半導體封裝設備：晶圓、芯片真空吸附搬運；

3. 3C 電子自動化：屏幕、外殼高速分選移栽；

4. 精密點膠、視覺檢測設備真空氣路切換。
