BIMBA AC10-32 浮動對中連接器完整介紹

一、基礎信息

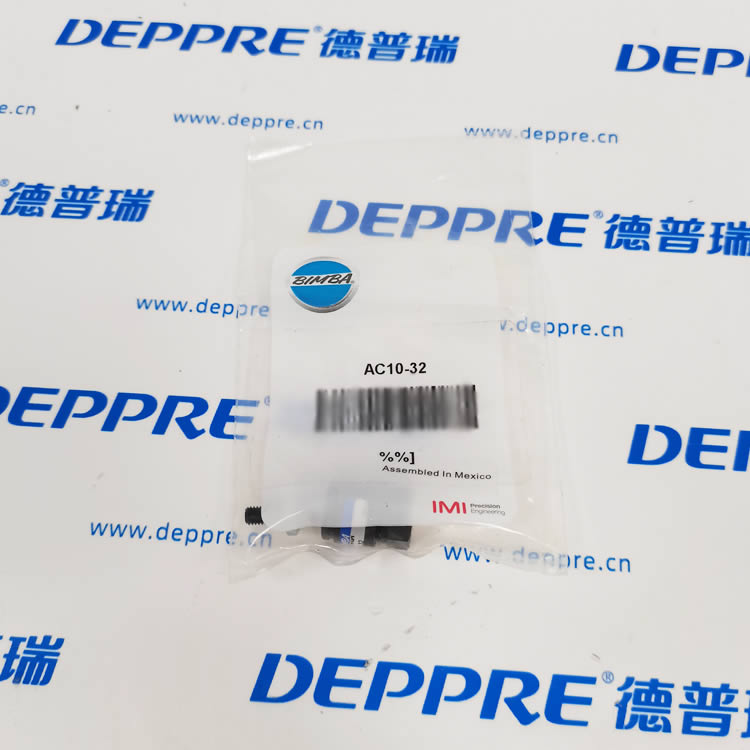

1. 品牌：BIMBA（賓霸，IMI 精密流體旗下，墨西哥組裝）

2. 產品名稱：氣缸專用浮動接頭 / 對中連接器

3. 適配對象：BIMBA AC10 系列 32mm 缸徑 ISO 標準拉桿氣缸

4. 匹配螺紋：氣缸活塞桿標準螺紋 M10×1.25

二、核心作用

消除氣缸活塞桿與外部工裝負載之間的同軸度安裝偏差，吸收設備運行產生的徑向、側向偏心力，避免活塞桿受彎矩出現卡頓、折彎、密封磨損，大幅延長氣缸使用壽命，是精密自動化定位工位必備連接件。

三、結構與性能特點

1. 分體浮動緩沖結構內部預留微量偏移補償間隙，允許負載小幅徑向、角度偏移，硬連接無法做到自適應對中；

2. 一體式緊湊型設計體積小巧，不占用額外工裝空間，直接旋裝在活塞桿頂端；

3. 高強度金屬材質防銹處理金屬本體，適配切削液、粉塵、潮濕機床工況；

4. 免維護設計內部滑動副預注長效潤滑脂，長期往復運行無需定期加油；

5. 標準通用尺寸僅適配 AC10-32（32 缸徑）氣缸，同系列其他缸徑需對應更換對應規格浮動接頭。

四、適用工況

電子設備精密移栽、機床工裝夾緊、包裝機械推料頂升、自動化阻擋定位、長行程往復驅動機構。

五、同品類區分

對比魚眼接頭 SRE-M10×1.25：

• AC10-32 浮動接頭：補償微小同軸偏差，結構更短，適合緊湊空間；

• 魚眼接頭：萬向大范圍角度補償，適合長行程、大偏移量鉸接場景。
