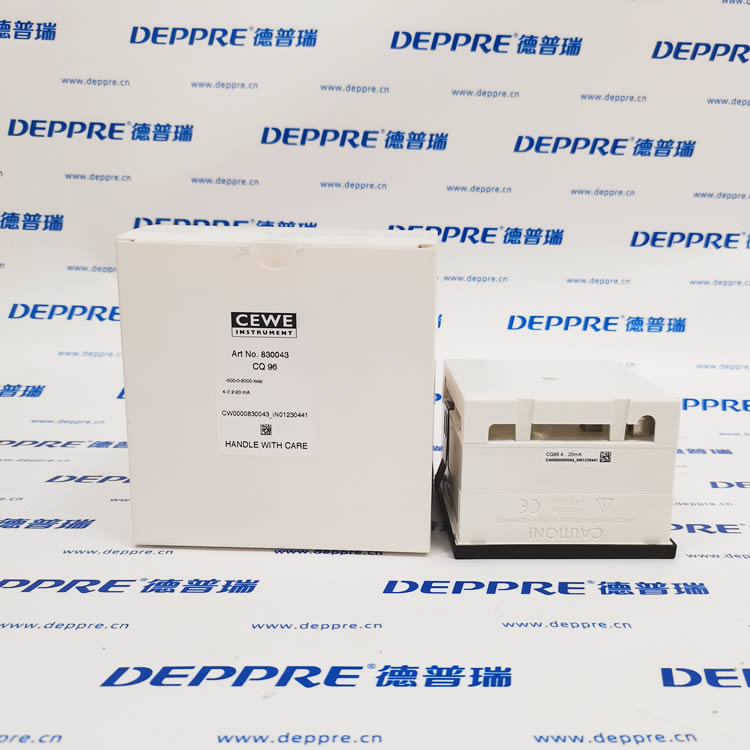

CEWE CQ96 無功功率表（Art.No.830043）完整說明

一、品牌簡介

CEWE Instrument（瑞典西威）歐洲專業工業面板模擬儀表品牌，產品廣泛用于低壓電容補償柜、工廠配電、電廠電控，抗震動、溫漂小，適配工業惡劣配電環境。

二、型號與規格參數

1. 型號：CQ96

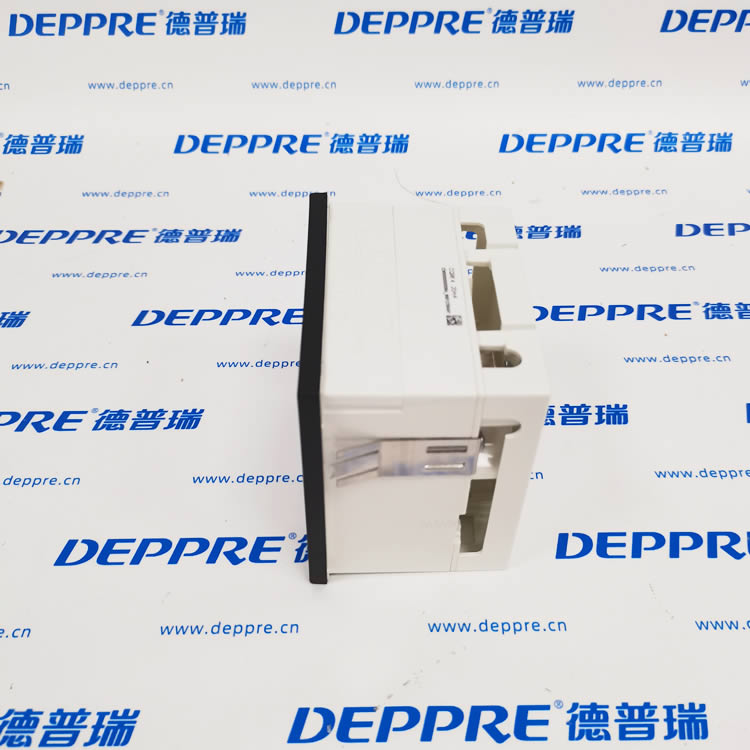

2. 面板尺寸：96×96mm 標準方形柜裝儀表

3. 原廠物料號：830043

4. 測量量程：-500～0～2000 kvar（雙向四象限無功）

5. 輸入信號：4–7.2–20mA DC

• 4mA 對應：-500 kvar（容性，電容過補償）

• 7.2mA 對應：0 kvar（無功平衡）

• 20mA 對應：2000 kvar（感性，負載欠補償）

三、工作原理

該表為信號接收型模擬表頭，不直接采集一次側電流電壓；由無功功率變送器輸出 4–20mA 標準直流信號送入表頭，指針直觀顯示當前系統無功容量。負刻度代表容性無功（電容投多），正刻度代表感性無功（電機、風機等感性負載），方便現場判斷功率因數補償狀態。

四、使用場景

• 低壓無功自動電容補償柜配套顯示表；

• 食品加工廠、泵站、空壓機站、變壓器配電屏；

• 發電機組、成套工控電控系統。
