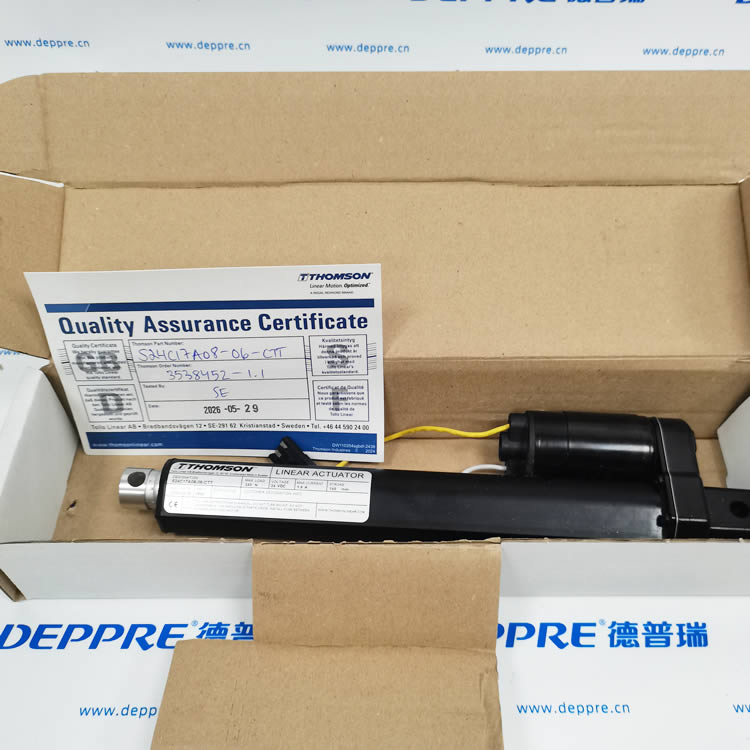

THOMSON S24C17A08?06?CTT 電動推桿完整介紹

一、品牌基礎

品牌：THOMSON（湯姆森，瑞典 Thomson Linear）全球知名直線運動品牌，專業生產電動推桿、線性執行器，廣泛用于工業自動化、醫療設備、特種車輛、物流升降場景，產品通過 CE 認證，具備高防護、長壽命特性。

二、型號編碼解析 S24C17A08?06?CTT

1. S24：系列 + 電壓，S = 標準小型推桿，24=24VDC 直流供電

2. C17：推力規格代碼，對應額定推力 340N

3. A08：速度規格，滿載運行速度約 26mm/s

4. 06：行程代碼，對應實際行程 148mm

5. CTT：電氣出線 / 開關配置代碼，內置限位開關、標準線束插頭

6. 三、機械與結構特性

7. 傳動結構：梯形絲杠傳動，自帶自鎖，斷電后可保持負載位置不回縮

8. 防護性能：動態 IP66，靜態可達 IP67，耐 500 小時鹽霧，適應潮濕、粉塵、輕度噴淋工況

9. 安裝方式：兩端雙耳鉸孔安裝，允許小幅角度偏移，安裝便捷

10. 內置保護：兩端機械限位 + 電子過載保護，過載自動停機，防止燒毀電機

11. 工作溫度：-25℃ ~ +65℃，低溫環境可穩定啟動

四、電氣控制說明

1. 供電直流 24V，通過切換正負極實現伸出 / 縮回動作

2. 額定滿載電流 1.9A，電路建議加裝 2A 保險絲做短路保護

3. 內置 DPDT 雙極限位開關，到達行程兩端自動切斷電機電源，無需外部限位控制器

4. 線束插頭式出線，適配設備快速插拔接線

五、適用行業場景

1. 工業自動化：小型升降平臺、擋板切換、工裝夾緊機構

2. 醫療設備：護理床、診療設備升降調節

3. 特種車輛 / 農業機械：艙門、遮陽板、小型執行調節機構

4. 物流設備：輕型分揀擋板、推送機構

六、使用注意事項

1. 占空比僅 25%，不可長時間連續滿載運行，間歇使用延長壽命

2. 禁止垂直倒置安裝、禁止管道包裹推桿筒身，會導致散熱不良損壞

3. 內部無用戶可維修零件，出現卡頓、漏電需整體更換，不可自行拆解

4. 長期戶外使用建議配套防塵護套，提升防水抗老化能力
