Senseca CT500-30-0 交流電流變送器完整介紹

一、品牌與型號說明

1. 品牌：Senseca（德國森賽卡，原 Martens 馬騰斯，GHM 集團旗下工業測量品牌）

2. 型號：CT500-30-0

• CT500：交流電流變送器系列

• 30：供電規格 85~265V AC 寬幅交流供電款

• 0：基礎標準版，帶雙路模擬輸出

3. 德語標識：Wechselstrom-Messumformer = 交流電流變送器，德國本土工廠制造

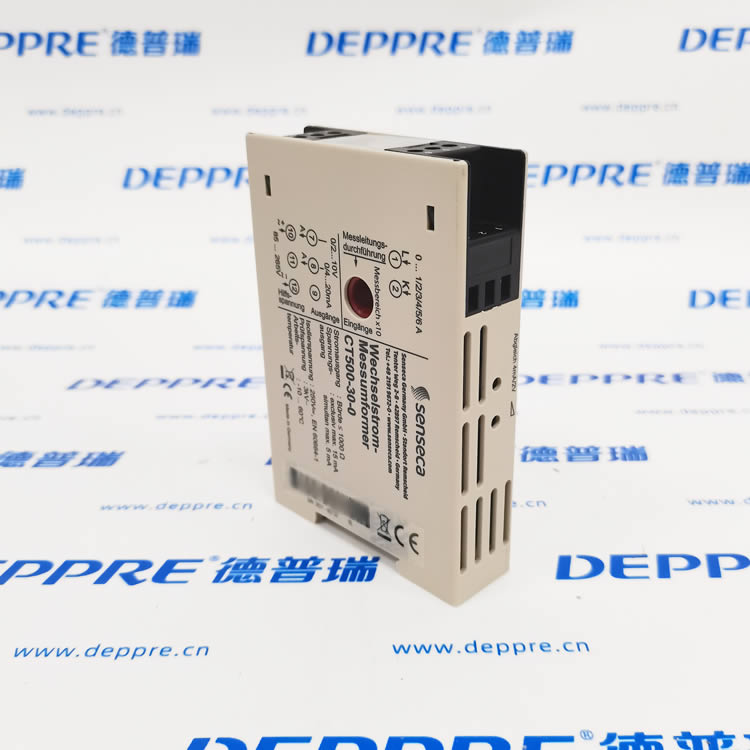

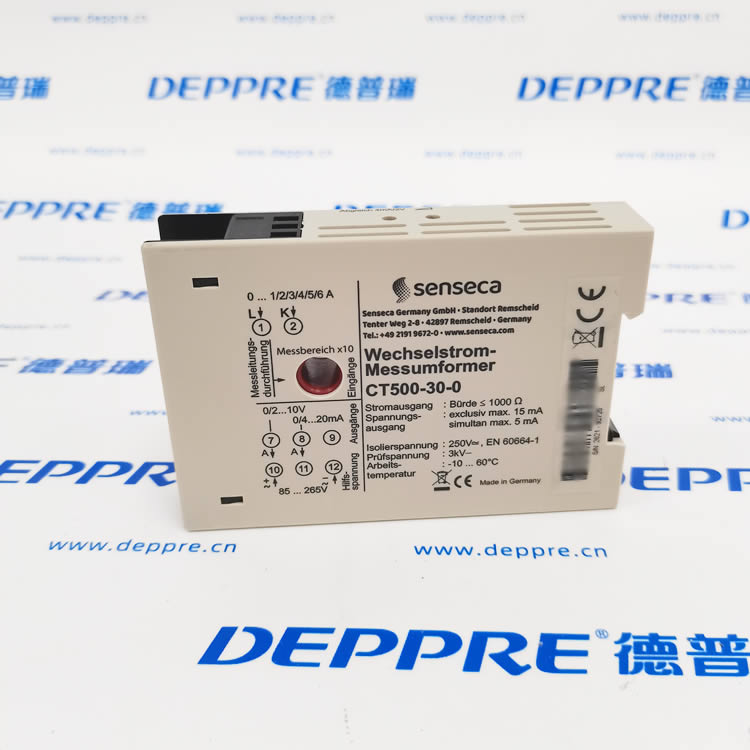

二、核心硬件參數（設備銘牌對應）

1. 交流電流輸入（兩種接入方式）

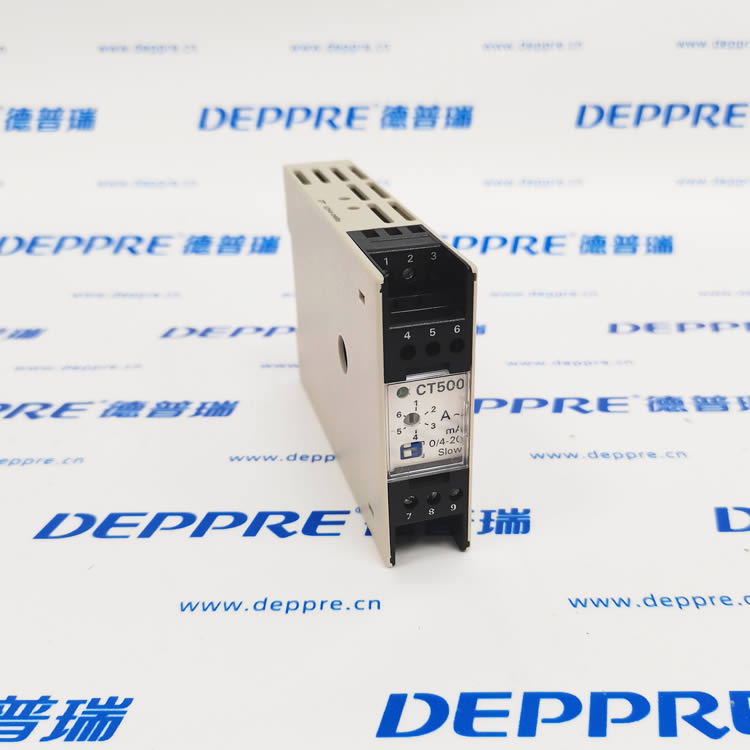

• 端子直測（L1/K1 端子）：0…1/2/3/4/5/6A AC，12 檔量程旋鈕切換

• 穿孔母線測量：0…10/20/30/40/50/60A AC

• 測量方式：真有效值 RMS，適配 40~2000Hz 工頻 / 變頻電流

• 內置均值濾波功能，可平滑波動負載電流

2. 雙路標準模擬輸出（同步輸出）

• 電流輸出（7/8 端子）：0/4…20mA，最大負載電阻≤1000Ω，輸出上限 15mA

• 電壓輸出（8/9 端子）：0/2…10V DC，最大負載 5mA兩路信號可同時送給 PLC、數顯儀表、記錄儀，無需額外分配器

3. 供電規格（端子 10/11）

工作電壓：85～265V AC，全電網兼容，無需選配電源模塊

4. 隔離與耐壓

• 三端口全隔離（輸入 / 供電 / 輸出相互隔離）

• 絕緣耐壓：2500V AC（EN 60664-1 標準）

• 測試耐壓：3kV，抗干擾強，適配變頻器、大功率電機控制柜

5. 環境與安裝

• 工作溫度：-10℃ ~ +60℃

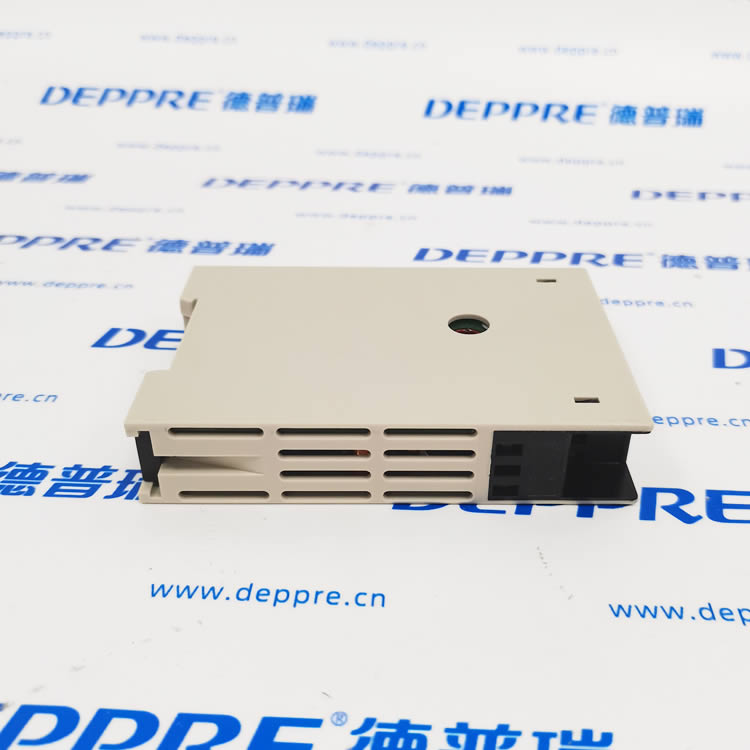

• 殼體：標準 22.5mm 寬 TS35 DIN 導軌安裝，緊湊配電柜適配

• 認證：CE、EMC 電磁兼容，工業標準合規

三、產品核心優勢

1. 量程全覆蓋：0~6A 直測 / 0~60A 穿孔測量，一臺適配小電流電機、加熱設備、變頻器回路

2. 雙信號同步輸出：電流 + 電壓兩路獨立標準信號，同時對接控制系統與現場數顯

3. 寬幅 AC 供電：85~265V 交流電直接取電，省去 24V 直流電源，簡化柜內布線

4. 真有效值測量：變頻、整流、非正弦畸變電流測量精準，普通平均值變送器無法勝任

5. 三端口高壓隔離，抑制變頻器、接觸器帶來的電磁干擾，數據穩定不跳變

四、典型應用場景

1. 工業電機、風機、水泵電流在線監測

2. 變頻器、中頻加熱設備變頻電流采集

3. 鍋爐、窯爐、包裝機械控制柜能耗監控

4. PLC 工控系統、能源管理系統（EMS）電流信號轉換

5. 成套低壓配電柜、自動化產線設備負載監測
