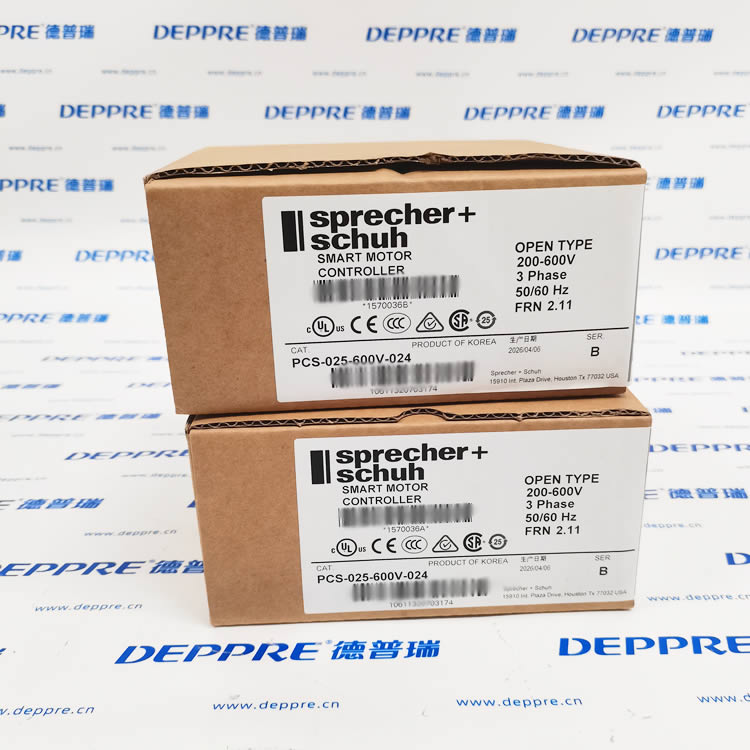

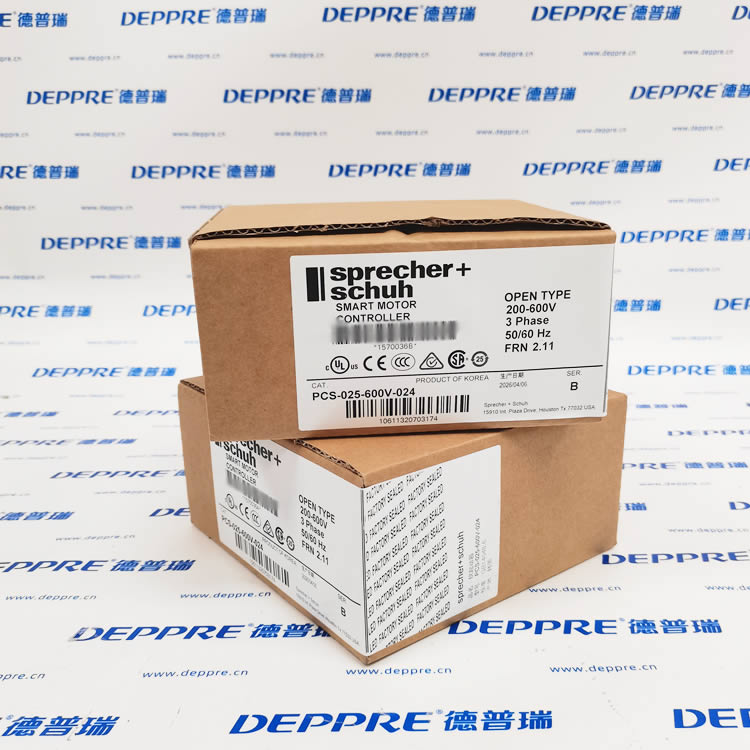

SPRECHER+SCHUH PCS-025-600V-024 三相軟啟動器完整介紹

一、型號編碼釋義

• PCS：經濟型緊湊型固態軟啟動器系列

• 025：主回路額定電流 25A

• 600V：主回路適配電壓 200~600V AC（50/60Hz，歐美電網通用）

• 024：控制回路供電 AC/DC24V

二、核心電氣參數

1. 負載能力：25A，適配 380V 約 11kW、480V 約 15kW 三相異步電機；支持普通三角 / 星三角 6 引線電機兩用

2. 四種啟動模式：標準軟啟動、帶突跳啟動、限流啟動、軟啟動 + 軟停機

3. 內置三相旁路接觸器，電機全速后旁路 SCR，降低發熱損耗

4. 全套電機保護：電子過載（10/15/20 級可調）、SCR 超溫、缺相、相序錯誤、欠載、堵轉保護

5. 故障輸出繼電器觸點（97/98），可接入 PLC 報警

6. 安裝：小體積款支持 DIN35 導軌安裝，也可柜體背板固定

7. 認證：UL/CSA，設備出口北美無需更換元器件

三、結構與產品優勢

1. 窄型緊湊機身，寬度僅 44.8mm，節省控制柜安裝空間；

2. 微電腦數字化調節，旋轉撥碼一鍵設置啟動時間、初始電壓、限流值；

3. 軟停機功能，適配油泵、風機、輸送設備，避免水錘、機械沖擊；

4. 三相全控調壓，平穩降低電機啟動沖擊電流，減小電網壓降；

5. 耐受機床油霧、潮濕冷凝，適配液壓泵站、潤滑站、數控機床惡劣工況；

6. 24V 通用控制電源，可直接由柜內 24V 變壓器供電，配套堡盟接近開關、電磁閥同回路。

四、典型應用場景（匹配你的元件清單）

1. Woerner 潤滑系統主油泵、Rickmeier 液壓泵電機平緩啟動，降低管路沖擊；

2. 數控機床冷卻風機、輸送料架三相電機控制；

3. 氣密性檢測設備、液壓測試臺大功率驅動電機；

4. 出口北美自動化整機，滿足 UL/CSA 電氣安全規范。

五、安裝使用要點

1. 控制回路接入 AC/DC24V，主回路最高不得超過 600V；

2. 電機額定電流≤25A，預留 20% 電流冗余避免長期過載；

3. 遠離 IGUS 拖鏈、伺服動力電纜，減少電磁干擾；

4. 設備停機優先啟用軟停機模式，延長油泵、管路使用壽命。
