AIRTAC ESV420 亞德客 ISO 標準二位五通雙電控電磁閥完整介紹

一、型號編碼釋義

1. ESV：符合 ISO5599-1 國際標準工業電磁閥系列

2. 4：400 規格系列，底座進氣 PT1/2 大流量接口

3. 2：二位五通

4. 0：雙電控（兩端帶線圈，帶記憶保持功能）后綴區分：

• ESV420B：出線式線圈（標準工業款，IP65 防水）

• 電壓代碼：DC24V、AC220V、DC12V 可選

二、核心技術參數

1. 機能：5/2 二位五通雙電控，斷電保持當前氣路狀態

2. 介質：潔凈壓縮空氣（前置 40μm 過濾器），無需油潤滑

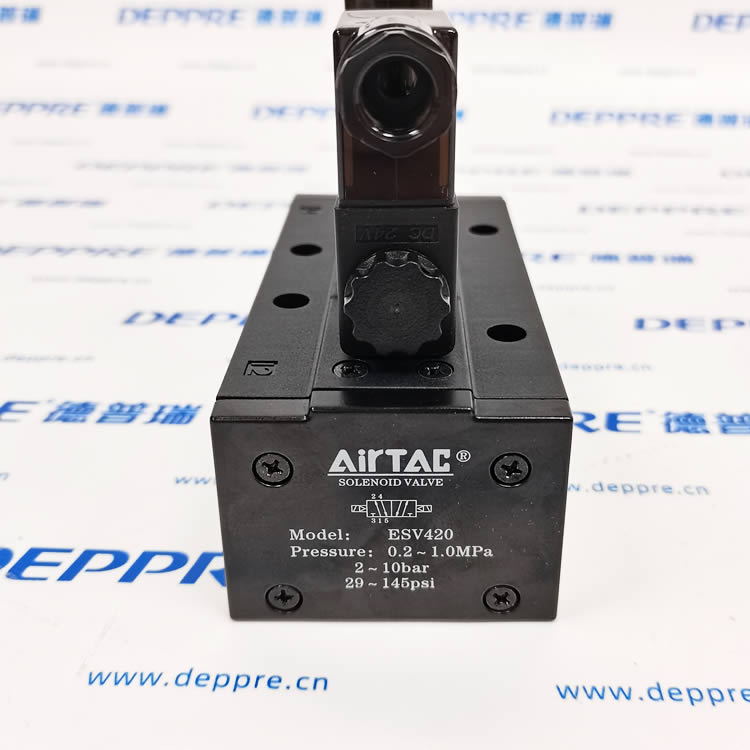

3. 工作壓力：內先導 0.2~1.0MPa（2~10bar）；外先導 0~1.0MPa

4. 耐壓：1.5MPa

5. 流量：有效截面積 69mm2，CV 值 3.85，大流量適合大缸徑氣缸

6. 接口：閥島底座 PT1/2，端板 PT3/4

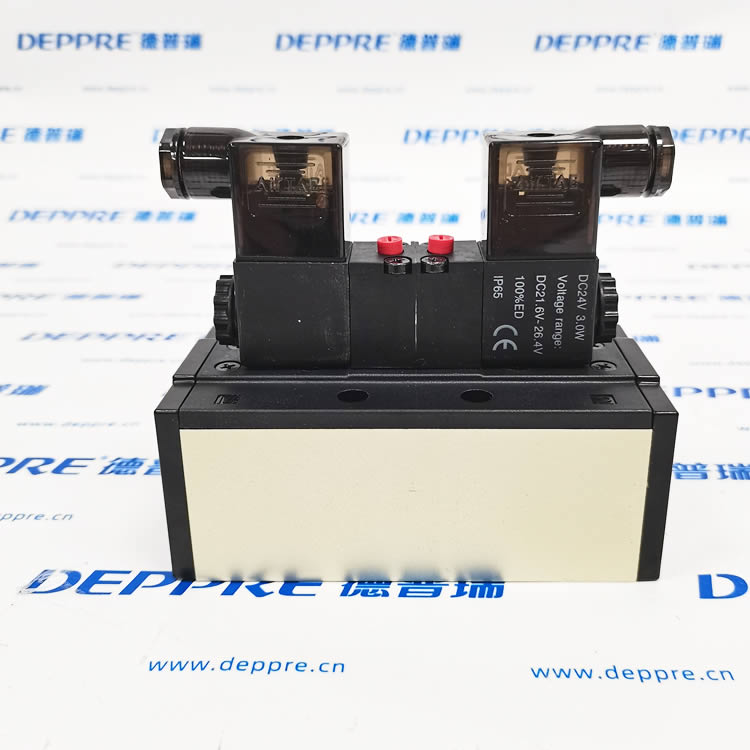

7. 線圈功耗：DC24V 僅 2W，發熱低；防護 IP65，B 級耐熱

8. 溫度范圍：-20℃ ~ +70℃

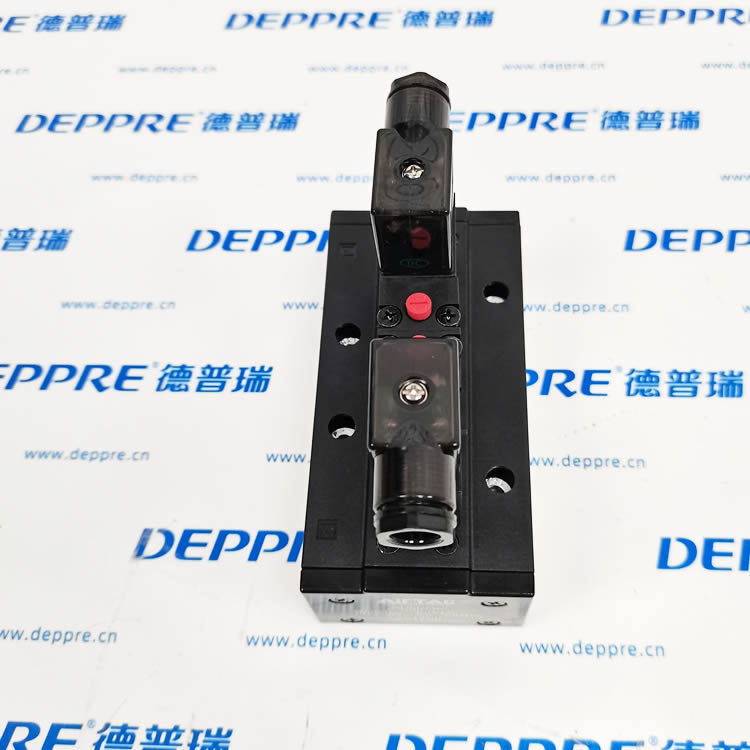

9. 換向響應：50~68ms，帶紅色手動測試按鈕，斷電可手動調試

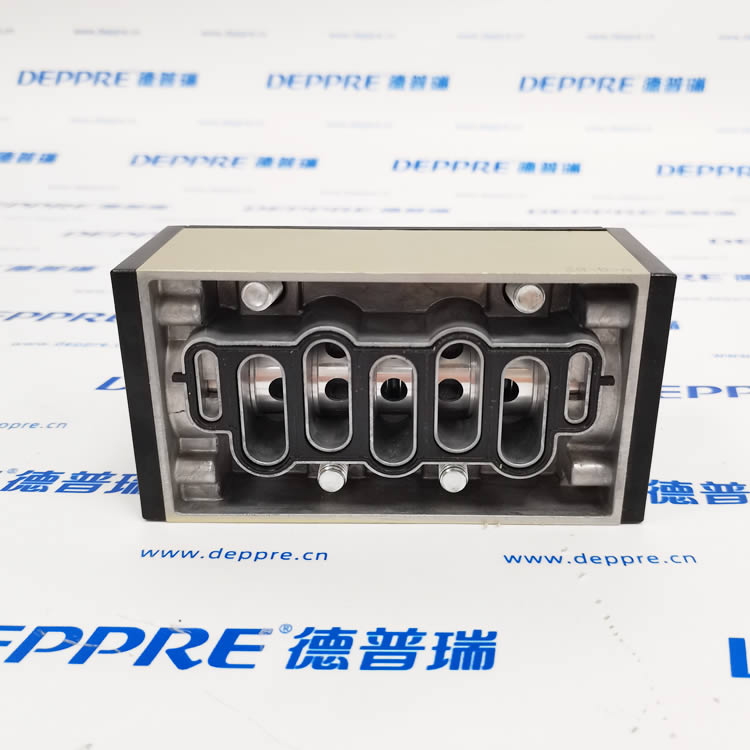

10. 安裝：必須搭配 ESV400 系列單體 / 多聯匯流底座，可拼裝閥島

三、結構與工作原理

1. 雙電控記憶結構兩端各一組電磁線圈，單側線圈得電切換閥芯；斷電后閥芯靠氣壓力鎖止，氣路保持不變，無需持續通電維持工位，節能。

2. 內置滑柱式密封，底座自帶集成排氣節流，無需額外加裝節流閥調節氣缸速度。

3. 可切換內 / 外先導模式，高粘度氣源、低壓工況可改用外先導供氣。

四、產品核心優勢

1. ISO 標準通用底座，兼容市面同規格閥島，設備改造替換便捷；

2. 大流量通徑，適配大型夾緊氣缸、升降氣缸、氣動擋板；

3. 雙電控斷電記憶，沖壓、工裝設備斷電可保工件夾緊不掉落；

4. IP65 防水線圈，適配機床油霧、液壓站潮濕工況；

5. 模塊化多聯閥島，集中供氣、布線整潔，配套拖鏈走線；

6. 耐磨密封，百萬次耐久，故障率低。

五、配套應用（匹配你的設備清單）

1. 數控機床大型氣動夾具、升降滑臺氣缸換向；

2. Woerner 潤滑系統氣動分配閥、油路切換大缸驅動；

3. 燃燒機 Kromschr?der 氣動風門擋板控制；

4. 氣密性檢測工裝夾緊、密封氣缸氣路切換；

5. 液壓測試臺、自動化產線重載氣動執行元件控制；

6. 搭配 IGUS 拖鏈保護氣管線纜，控制柜集中閥島布置。

六、使用要點

1. 氣源前置精密過濾器，避免雜質卡滯閥芯；

2. 雙電控需兩端獨立控制信號，不可單線圈長期通電；

3. 多閥集中使用多聯匯流底座，統一進氣排氣；

4. 潮濕重油污工況選用 ESV420B 出線防水線圈。
