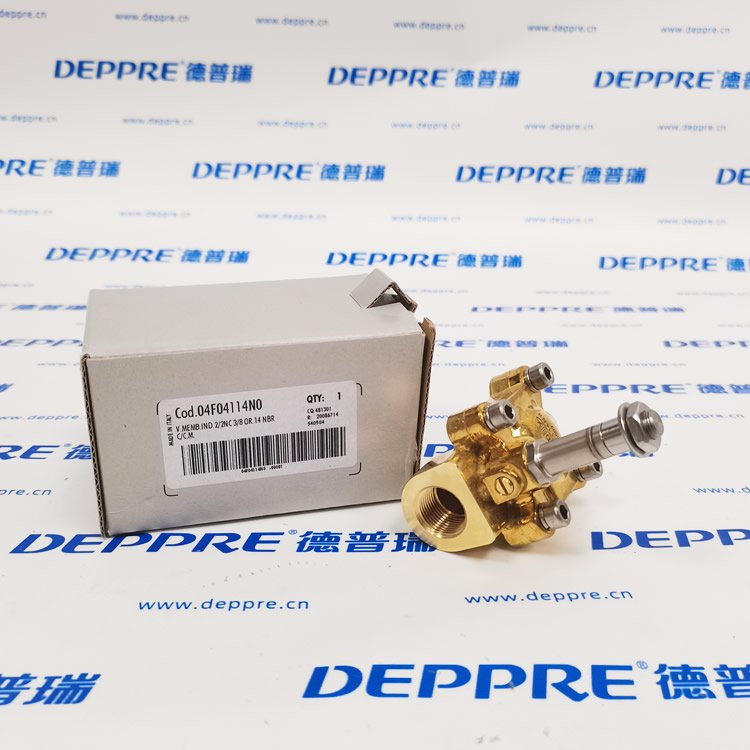

AIGNEP COD.04F04114NO 安耐普二通直動式微型電磁閥完整解析

一、品牌基礎

意大利 AIGNEP（安耐普），專業氣動閥、流體控制元件品牌，COD 為物料編碼前綴，04 系列是小型直動二位二通電磁閥，適配潔凈壓縮空氣、惰性氣體微量通斷控制。

二、編碼分段釋義 COD.04F04114NO

1. 04：產品系列 —— 微型直動 2/2 通電磁閥本體系列

2. F：閥體材質 黃銅閥體，表面鈍化防銹，耐壓縮空氣輕微冷凝水腐蝕

3. 04：管路接口規格 G1/8 內螺紋

4. 11：閥芯密封 FKM 氟橡膠，兼容干燥空氣、微油空氣、氮氣

5. 4：線圈電壓 DC24V

6. NO：通路形式 常開 Normally Open不通電時管路導通；線圈得電關閉氣路。

三、核心技術參數

1. 通路：2/2 二位二通直動式

2. 常態：NO 常開

3. 接口：G1/8 內螺紋

4. 供電：DC24V

5. 密封：FKM 氟橡膠

6. 工作壓力：0～10 bar

7. 介質：干燥無油 / 微油壓縮空氣、氮氣、氬氣等惰性氣體

8. 介質溫度：0℃～+60℃

9. 環境溫度：0℃～+50℃

10. 線圈功率：約 4W

11. 防護等級：IP65（配套標準接線插座）

12. 響應時間：開 / 關＜10ms

13. 壽命：≥5000 萬次開關循環

四、內部結構與工作原理

結構組成

黃銅閥體、FKM 膜片閥芯、彈簧復位組件、24VDC 電磁線圈、密封底座。

動作邏輯（NO 常開）

1. 線圈失電（常態）內部彈簧頂開閥芯，進氣口與出氣口連通，氣路暢通。

2. 線圈得電電磁吸力克服彈簧彈力，吸合閥芯封堵閥口，進氣與出氣切斷，氣路關閉。

3. 斷電復位電磁力消失，彈簧自動頂開閥芯，恢復通氣。

直動式結構無先導腔，極低壓力下也能可靠啟閉，適合微量氣流、低壓氣路控制。

五、核心優勢

1. 微型緊湊體積，狹小設備空間易安裝；

2. FKM 氟橡膠密封，耐冷凝水、輕微油氣，不易老化滲漏；

3. 常開 NO 規格，適合設備停機時保持通氣、上電切斷保護場景；

4. 黃銅閥體防銹，車間潮濕、輕微油霧工況穩定；

5. 毫秒級快速響應，適配高頻吹掃、微量氣流切換。

六、典型適用場景（匹配你整套自動化 / 潤滑 / 檢測設備）

1. Matrix 868 二進制精密氣體流量閥配套吹掃、輔助氣路通斷；

2. 機床氣動夾具、微型氣缸控制氣路開關；

3. 燃燒設備（Kromschr?der）輔助吹掃氣、點火保護氣切斷；

4. 潤滑系統氣動調壓、微量吹掃油路排氣；

5. 實驗室色譜、光譜儀器載氣通斷控制；

6. 氣密性檢測設備預充氣、保壓支路開關；

7. 自動化工位微型吹塵、工件清潔氣流控制。
