KROMSCHRODER DG 6U-3 燃?xì)?/ 空氣低壓壓力開關完整解析

一、基礎信息

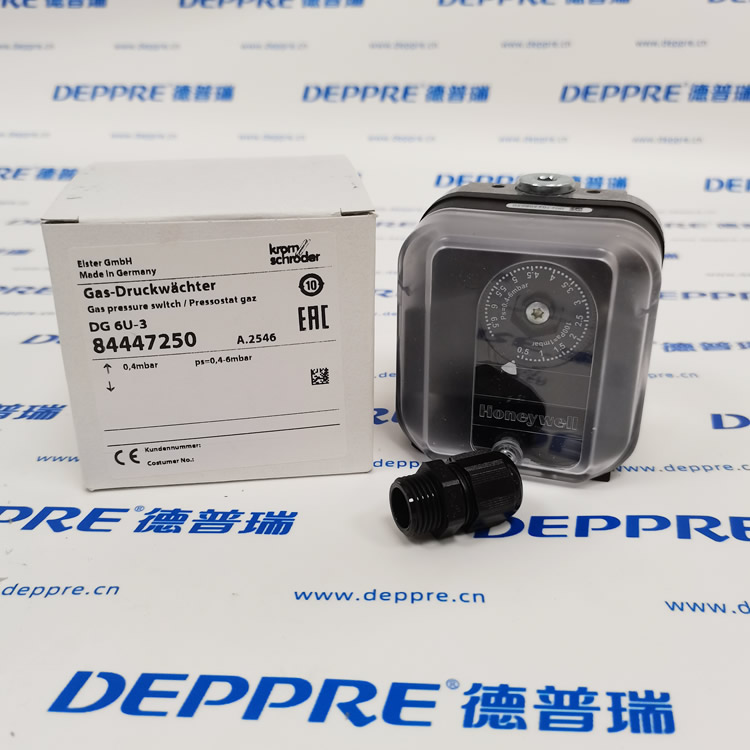

品牌：德國霍科德 Kromschr?der（Elster 旗下燃控元件）型號：DG 6U-3 物料編碼：84447250產品定位：超低壓膜片式壓力開關，用于燃燒機、鍋爐、熱風爐監測燃?xì)?/ 空氣極低壓力，低壓不足安全聯鎖保護，符合歐盟燃?xì)獍踩珮?biāo)準 EN1854。

型號分段釋義

1. DG：燃?xì)?/ 空氣通用壓力開關系列

2. 6：量程上限 6 mbar

3. U：通用型，支持正壓、負壓、空氣差壓監測

4. 3：內置螺釘接線端子（M16 電纜格蘭出線）

二、核心技術參數

1. 壓力調節范圍：0.4 ~ 6 mbar（極小量程，風機風壓、燃?xì)獾蛪簩Ｓ茫?/p>

2. 最大允許承壓：600 mbar（0.6bar），瞬時沖擊不損壞膜片

3. 開關回差（死區）：0.2~0.3 mbar，動作與復位壓差極小

4. 適配介質：天然氣、液化氣、城市煤氣、生物質沼氣、空氣、煙氣；差壓模式不可用于燃?xì)?/p>

5. 電氣規格

• 額定電壓：24~250 VAC

• 觸點容量：5 (1) A ；cosφ=1 純阻 5A，cosφ=0.6 感性負載 1A

• 無源單組轉換觸點（NO/NC 公共端）

6. 溫度區間

• 介質 / 環境工作：-15℃ ~ +80℃

• 儲存：-40℃ ~ +80℃

7. 防護等級：IP54，防塵、防飛濺水，車間常規工況適用

8. 膜片材質：NBR 丁腈橡膠，耐燃?xì)狻⒖諝飧g

9. 重量：約 320g，安裝無方向限制（垂直 / 水平均可）

三、內部結構與工作原理

1. 內部組成

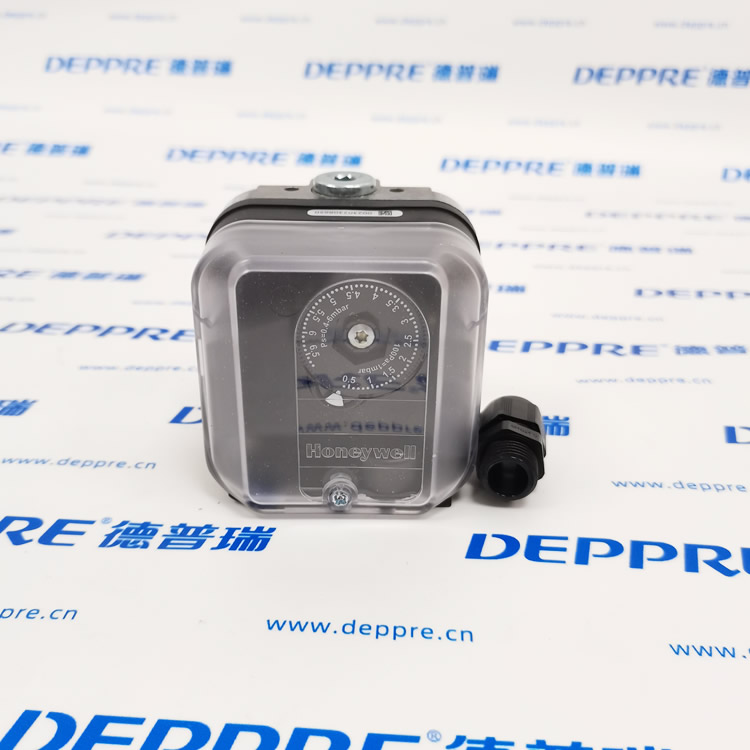

• 透明外殼 + 刻度調節手輪（帶標尺，現場直觀設定動作壓力）

• NBR 彈性感應膜片、可調預緊彈簧、杠桿放大機構

• 單刀雙擲微動轉換開關、螺釘接線端子、M16 防水電纜接頭

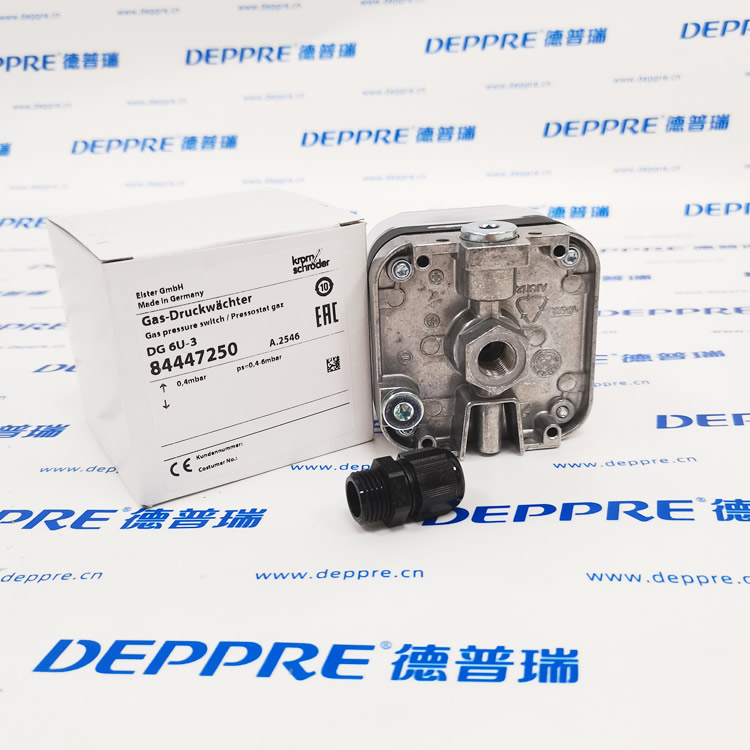

• 單路壓力測壓接口（底部螺紋接管）

2. 完整工作邏輯（壓力上升觸發）

1. 管道壓力通入腔體，介質壓力作用在膜片上產生向上推力；

2. 旋轉頂部手輪改變內部彈簧預緊力，設定動作壓力閾值；

3. 壓力上升至設定值：膜片形變推動杠桿，撥動微動開關，觸點切換（NC 斷開、NO 閉合）；

4. 壓力回落至復位值（低 0.2~0.3mbar）：彈簧回彈，膜片復位，觸點恢復原始狀態；

5. 信號輸出至燃燒控制器：風壓不足 / 燃?xì)獾蛪簳r(shí)切斷燃?xì)?a href="http://www.jabray.cn/cat03/?tag=電磁閥">電磁閥，實現熄火、防爆安全聯鎖。

四、產品核心優勢

1. 超低壓測量能力：最低 0.4mbar 起調，適配小型風機風壓、微低壓燃?xì)夤苈罚胀▔毫﹂_(kāi)關無法覆蓋；

2. 多功能監測：支持燃?xì)庹龎骸t膛負壓、風機空氣差壓三種監測模式；

3. 機械式無源觸點，無需供電即可輸出開關信號，適配所有燃燒控制器；

4. 刻度可視調節，現場無需儀表即可快速設定保護壓力；

5. IP54 防護，鍋爐、熱處理爐、涂裝烘干線油霧、潮濕環境穩定工作；

6. 歐盟燃?xì)獍踩J(rèn)證，工業燃燒設備強制安全元件。

五、典型適用場景

1. 燃燒機風機風壓監測（最常用）燃?xì)馊紵皺z測風機是否正常送風，無風壓聯鎖禁止點火，防止燃?xì)夥e聚爆炸；

2. 燃?xì)庵鞴艿蛪罕Ｗo(hù)天然氣供氣壓力過低（低于 0.4~6mbar 區間設定值），切斷燃?xì)忾y報警停機；

3. 熱處理爐、烘箱爐膛負壓監控監測爐膛負壓防止高溫?zé)煔馔庖纾?/p>

4. 小型熱風爐、采暖鍋爐、工業窯爐空燃?jí)毫Π踩?lián)鎖；

5. 通風系統風機壓差檢測、空氣管路低壓報警。

六、同系列量程區分（選型對照）

• DG6U-3：0.4~6 mbar → 風機微風壓、極低燃?xì)鈮毫?/p>

• DG10U-3：1~10 mbar → 小型燃?xì)夤艿?/p>

• DG50U-3：2.5~50 mbar → 常規燃?xì)馊紵到y(tǒng)

• DG150U-3：20~150 mbar → 中壓燃?xì)夤苈?/p>

七、安裝與調試要點

1. 測壓軟管連接底部壓力接口，軟管無彎折、無漏氣；

2. 旋轉頂部調節旋鈕，刻度對準目標 mbar 數值即可鎖定；

3. 接線：公共端 COM、常閉 NC（低壓故障聯鎖）、常開 NO（壓力正常反饋）；

4. 燃?xì)饨橘|(zhì)僅用單測壓正壓模式，差壓接法僅限空氣使用；

5. 避免高溫?zé)嵩粗笨鹃_(kāi)關外殼，環境溫度不超過 80℃。
