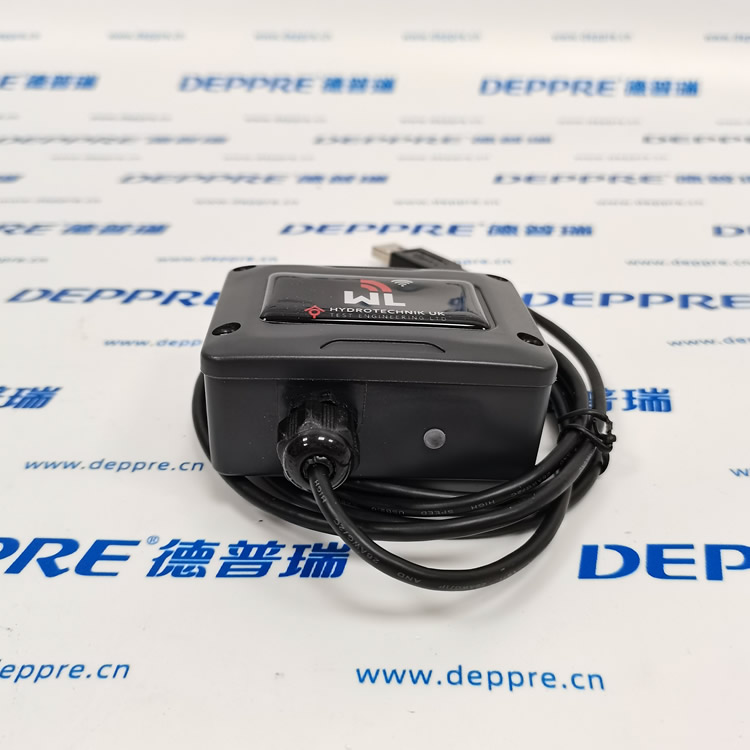

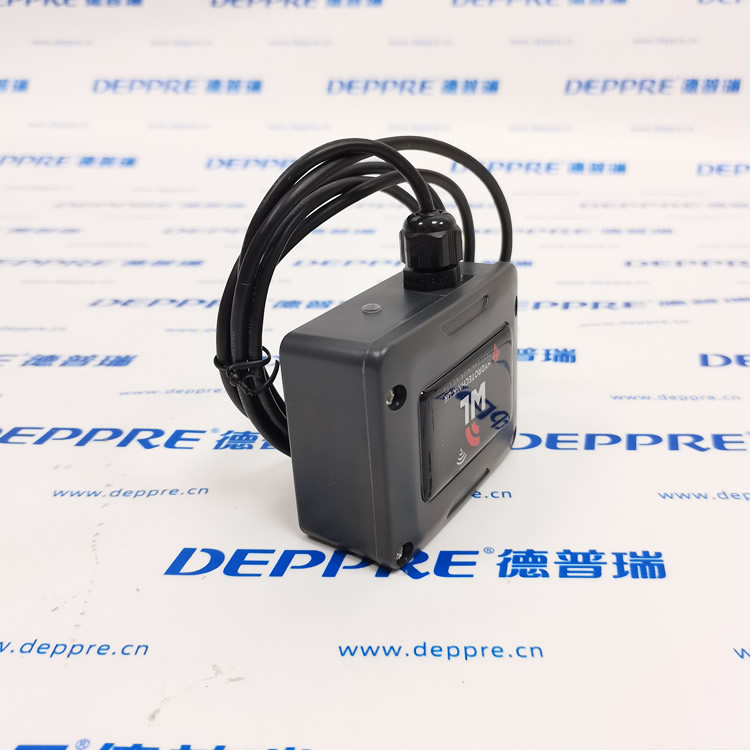

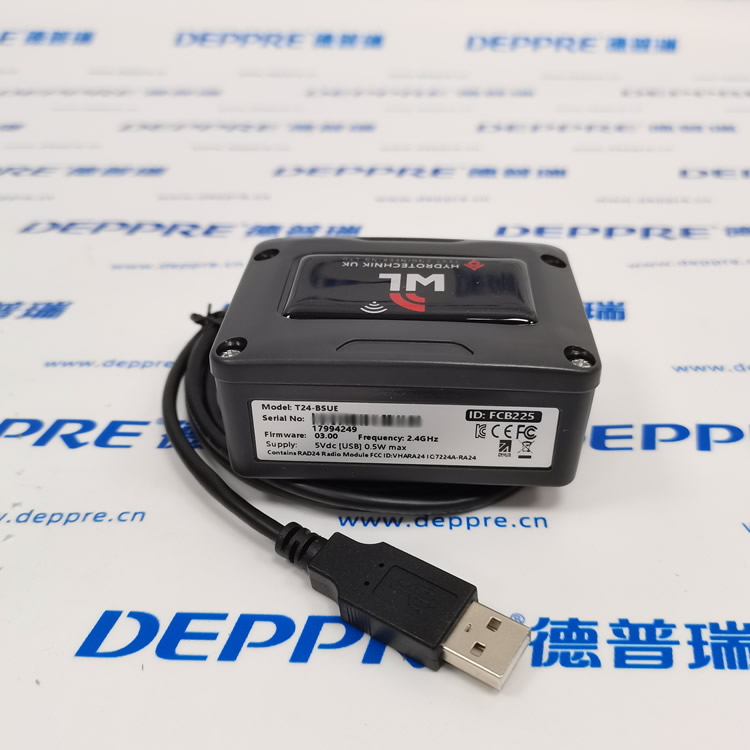

Hydrotechnik WLW-BSUe 浮球式連續油位液位變送器完整解析

一、品牌與產品定位

德國 Hydrotechnik（海德泰尼克）HySense WLW 系列，WLW-BSUe 是液壓油箱專用磁浮子連續液位傳感器，專門監測液壓油、潤滑油、冷卻油儲罐油位，輸出標準 4–20mA 模擬信號，可對接 PLC、液壓數據記錄儀、稀油站控制系統，同時集成高低液位開關報警功能，是機床、風電、工程機械液壓站標配油位監測元件。

二、型號分段釋義 WLW-BSUe

1. WLW：HySense 浮子液位變送器產品系列（?lstandssensor 液壓油位專用）

2. BS：結構配置

• B = 不銹鋼測桿 + 不銹鋼浮球，耐礦物油、乙二醇介質；

• S = 內置兩路獨立磁簧開關（低油位缺油報警、高油位溢油保護）；

3. U：輸出信號類型 4–20mA 兩線制連續模擬量，全程線性對應液位高度；

4. e：電子增強型版本，帶溫度補償電路、抗電磁干擾濾波，適配變頻器、伺服電機強干擾車間。

三、內部硬件結構

1. 非導磁不銹鋼測量桿：內部排布精密電阻分壓磁阻陣列，全程連續采集浮子位置；

2. 中空不銹鋼浮球：內置永久磁鋼，漂浮于油面，隨液位同步升降；

3. 雙磁簧開關組件：獨立兩路觸點，一路低液位停機報警、一路高液位溢流報警；

4. 一體化內置轉換電路板：磁位置信號轉為 4–20mA 標準工業電流，自帶油溫補償；

5. M16×0.75 六針圓形航空插頭，整機防護 IP67；

6. 標準螺紋安裝底座，頂部法蘭螺紋直裝油箱蓋板，拆裝無需排空油箱。

四、完整工作原理（磁浮子連續測量 + 雙開關報警）

1. 連續 4–20mA 液位測量原理

浮球隨油面上下浮動，內部永磁體磁場穿透不銹鋼測桿，改變桿內磁阻陣列的分壓值；內置采集電路讀取浮球高度位置，經溫度補償、線性校正后輸出 4–20mA 電流：

• 4mA = 測量桿最低液位（油箱空油警戒位）

• 20mA = 測量桿最高液位（油箱滿油上限）PLC 通過電流換算實時油位高度、油箱剩余油量，繪制液位變化曲線，預判系統內泄漏、外漏油故障。

2. B 雙路開關報警邏輯

測桿內上下各一組獨立磁簧觸點，由浮子磁場觸發通斷：

1. 低位開關：油位過低、浮球下沉至下限 → 觸點動作，輸出開關信號聯鎖油泵停機，防止吸空氣蝕、潤滑供油中斷；

2. 高位開關：補油過量、浮球上浮至上限 → 觸點閉合，停止自動補油泵，避免液壓油溢出污染設備；兩路開關相互獨立，互不干擾模擬量 4–20mA 測量。

3. e 增強抗干擾機制

內置 EMC 濾波電路、油溫補償算法：

• 油溫 - 20℃~+85℃區間消除介質粘度、熱脹冷縮帶來的液位測量漂移；

• 抵御機床變頻器、伺服電機、液壓閥組高頻電磁干擾，液位數值無跳變。

五、核心技術參數

1. 適配介質：礦物液壓油、齒輪潤滑油、乙二醇冷卻介質；標配 NBR 密封，可選 FKM 高溫密封

2. 輸出信號

• 連續測量：4–20mA 兩線制模擬輸出；

• 報警觸點：兩路無源磁簧開關（最大 30VDC/3A）

3. 供電電壓：12～30VDC（標準 24VDC 工業供電）

4. 精度：±0.5% FS，全量程線性度優異

5. 工作溫度

• 介質油溫：-20℃ ~ +85℃；

• 環境溫度：-20℃ ~ +70℃

6. 防護等級：整機 IP67，防油霧、設備高壓沖洗、車間粉塵

7. 材質：測桿 / 浮球 304 不銹鋼；外殼鋁合金陽極氧化

8. 安裝方式：油箱頂部螺紋法蘭垂直安裝

9. 抗振動：10~2000Hz 抗振，適配移動工程機械、沖壓鍛壓設備

六、產品核心優勢

1. 一機雙功能：連續液位測量 + 高低位安全聯鎖同時實現油量實時監控、缺油停機、溢油保護，無需額外加裝獨立液位開關，簡化油箱開孔與布線。

2. 寬溫溫度自動補償油溫冷熱變化不會造成液位讀數偏移，區別于普通無補償浮球傳感器。

3. IP67 工業強防護機床油污、噴淋清洗、戶外風電機艙惡劣環境長期穩定工作，不進水進塵。

4. 不銹鋼全接液結構耐液壓油長期浸泡、抗細微雜質，浮球不易卡滯，使用壽命百萬次升降循環。

5. 強電磁抗干擾 e 增強款加工中心、伺服液壓站等高干擾現場液位數值穩定，無跳變誤報警。

6. 標準化通用接口M16 六針插頭兼容 Hydrotechnik 全系列液壓采集儀表，同時直接對接標準 PLC 模擬量模塊。

七、典型適用場景

1. 數控機床集中潤滑站 / 液壓油箱監測潤滑油箱、液壓站主油箱油量，低油位聯鎖油泵停機，防止主軸、導軌干磨燒毀；4–20mA 上傳 PLC 監控油量消耗，預警管路泄漏。

2. 風電齒輪箱稀油潤滑系統機艙油箱油位長期在線監測，野外高低溫、振動工況穩定運行，缺油保護齒輪軸承。

3. 注塑、壓鑄、鍛壓重型液壓設備大型液壓油箱液位監控，自動補油系統聯動，防止溢油污染模具、產線。

4. 工程機械移動液壓系統挖掘機、裝載機液壓油箱油量監測，車載振動、寬溫環境可靠測量。

5. Woerner 多點集中潤滑系統配套稀油站儲油桶液位實時采集，統計每日潤滑油消耗量，預判管路堵塞、泄漏故障。

6. 液壓綜合測試臺、實驗室油源站高精度連續液位采集，用于液壓系統泄漏性能標定、耐久試驗數據記錄。

八、安裝使用要點

1. 必須垂直頂部安裝，浮球無橫向阻擋，避開油泵吸油口渦流區域；

2. 油箱內部提前加裝 40μm 濾網，減少油中大顆粒雜質卡滯浮球；

3. 信號線遠離伺服、變頻器動力電纜，降低電磁干擾；

4. 開關觸點為無源干接點，可直接接入 PLC 數字輸入或聲光報警器；

5. 長期高溫油品工況可更換 FKM 氟橡膠密封版本。
