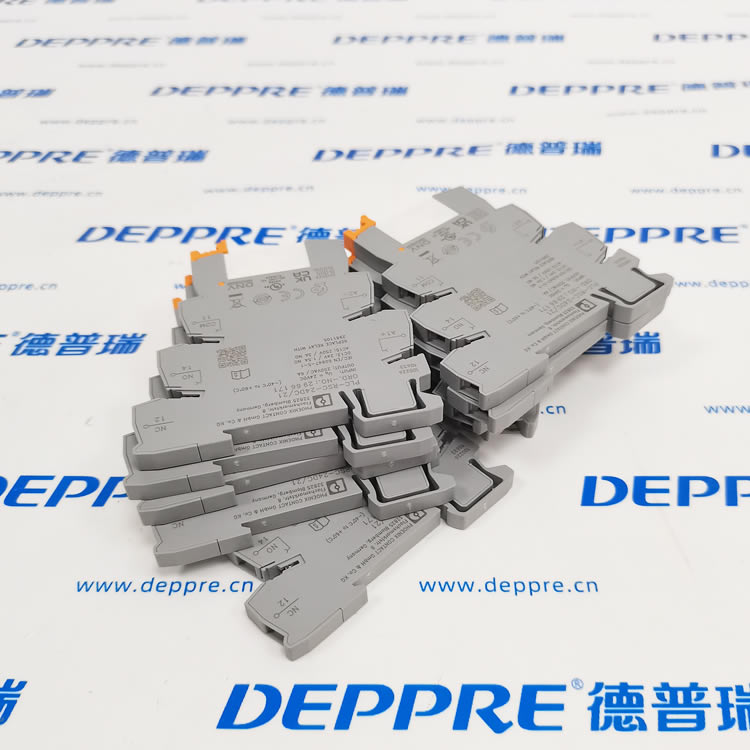

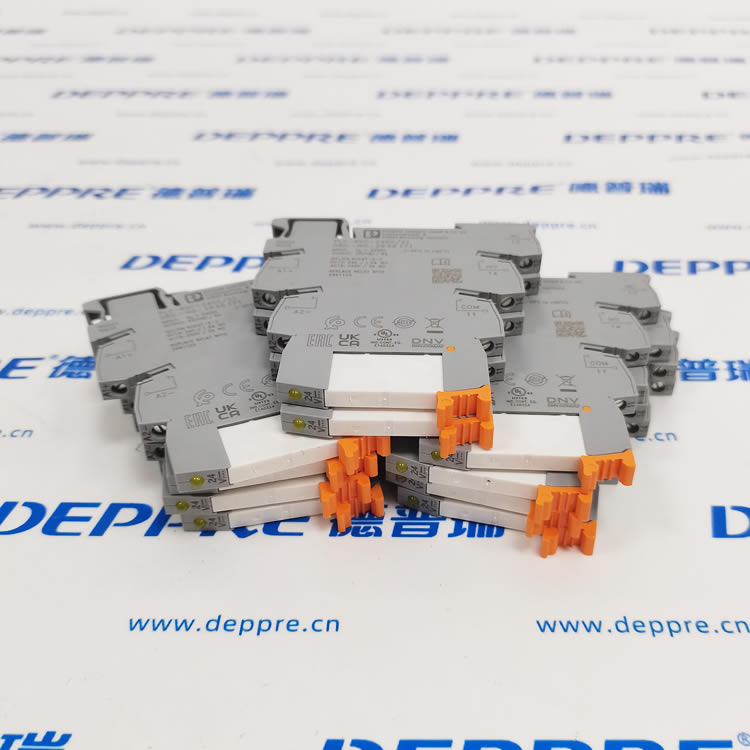

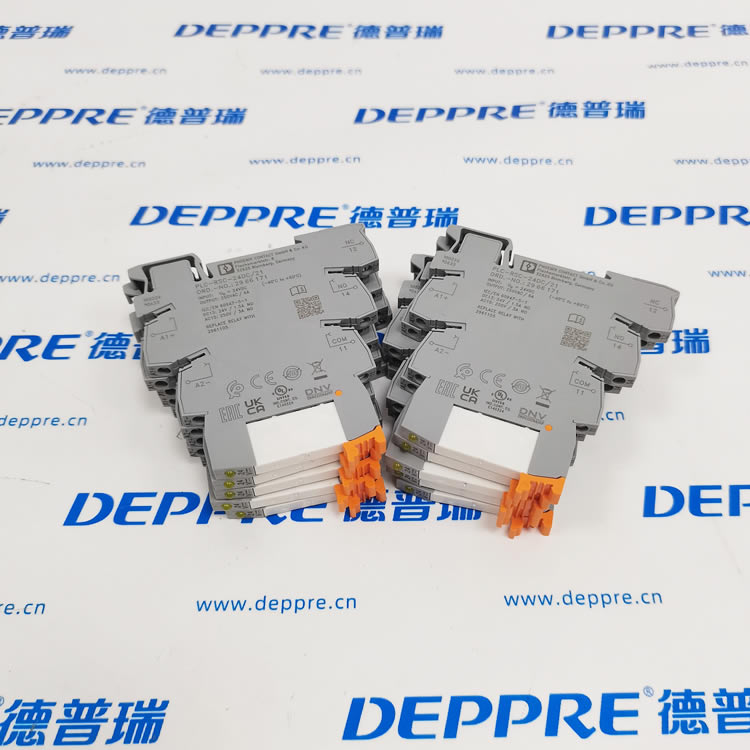

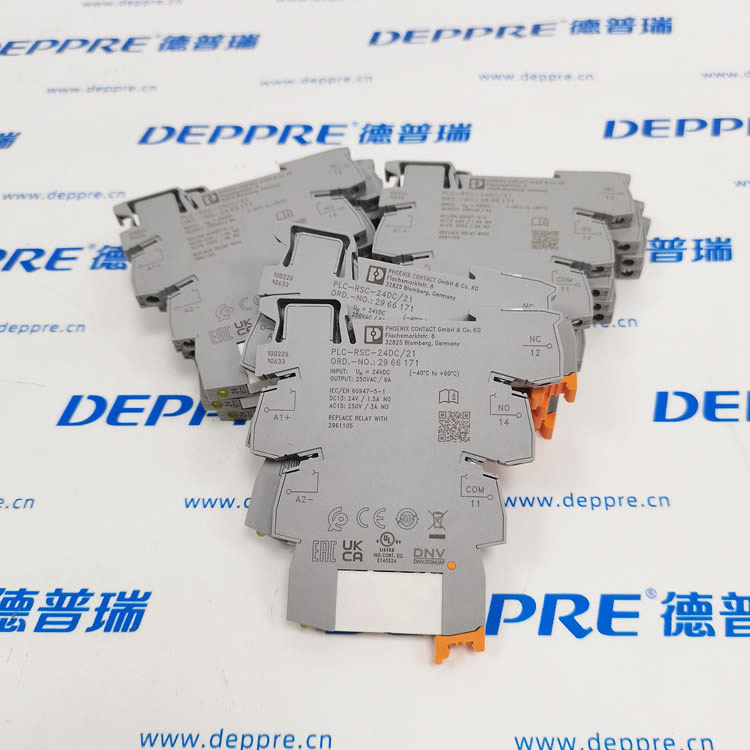

PHOENIX CONTACT PLC?RSC?24DC/21（菲尼克斯 薄型繼電器模塊）

型號：PLC?RSC?24DC/21 一句話定位：24VDC 控制、1 轉換觸點（1PDT）、薄型 14mm、螺釘接線、DIN 導軌安裝、線圈?觸點 4kV 隔離，用于 PLC 信號放大與負載隔離。

一、基本信息

• 品牌：PHOENIX CONTACT（菲尼克斯）

• 系列：PLC?INTERFACE（薄型繼電器模塊）

• 結構：底座 PLC?BSC?24DC/21 + 插拔式繼電器

• 觸點：1 路轉換觸點（1NO+1NC）

• 安裝：NS 35/7.5 DIN 導軌

• 接線：螺釘端子

• 寬度：14 mm（薄型，節省空間）

• 重量：約 22 g

二、控制側（線圈）參數

• 額定電壓：24 V DC

• 電壓范圍：18.5 ～ 33.6 V DC（20℃）

• 額定電流：9 mA @24VDC

• 功耗：0.22 W

• 動作 / 復位時間：≈5 ms / ≈8 ms

• 保護：反極性保護、續流二極管、黃色 LED 狀態指示

• 絕緣耐壓：4 kV AC（線圈 ? 觸點，1 min）

三、負載側（觸點）參數

• 觸點形式：1 轉換觸點（AgNi 合金）

• 最大開關電流：6 A（250 V AC，阻性）

• 最大開關功率：1500 VA（AC）、140 W（24 V DC）

• 最小負載：10 mA / 12 V

• 機械壽命：2×10? 次

• 電氣壽命：1×10? 次（6 A / 250 V AC）

• 短路耐受：200 A（條件短路電流）

四、環境與安全

• 工作溫度：?40℃ ～ +60℃

• 防護等級：IP20（端子側）

• 過壓等級：III；污染等級：3

• 認證：CE、UL、cUL、CSA
