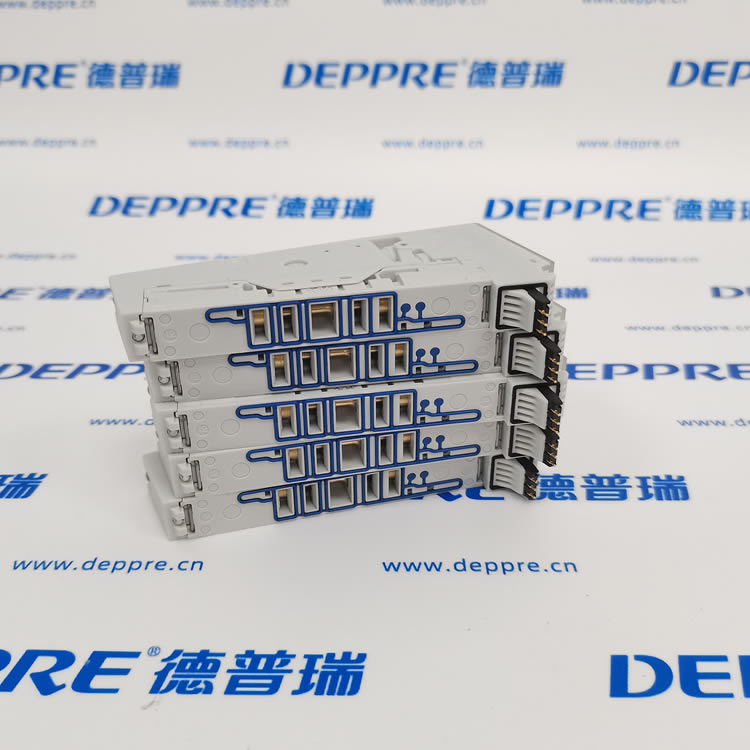

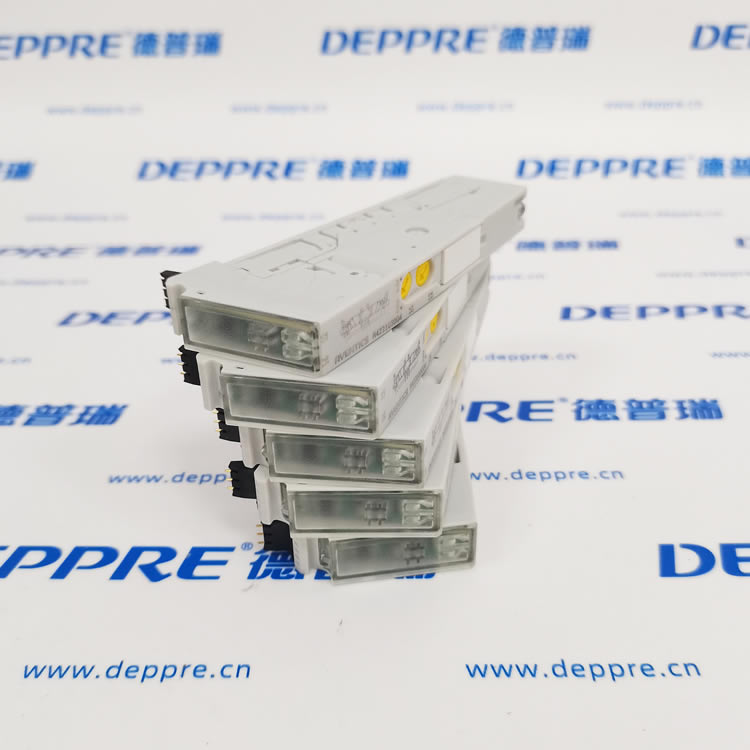

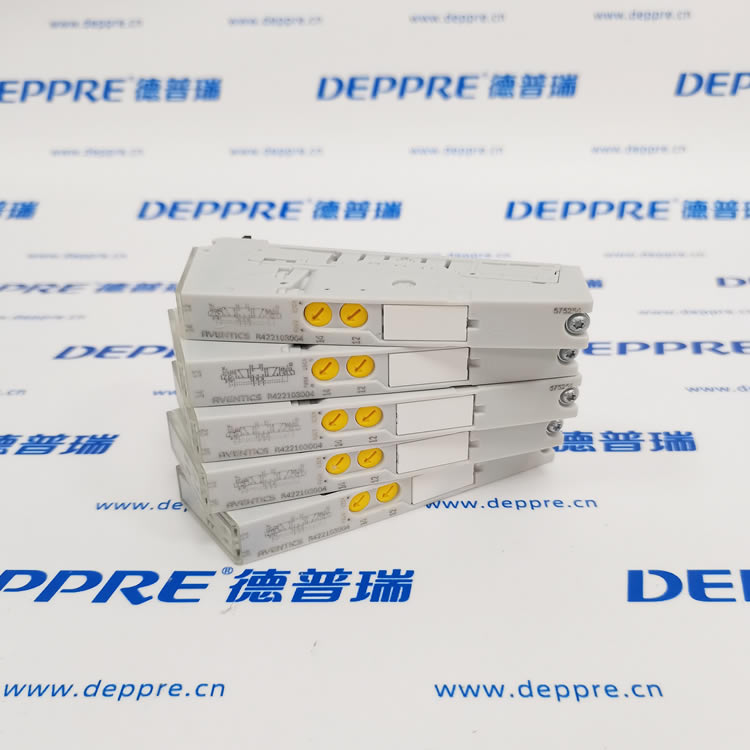

AVENTICS R422103004（AV05 系列 5/3 三位五通電磁閥）

官方全稱：AV05-5/3CC-VT00-024VDC-LOC一句話定位：24VDC、三位五通、中位封閉、雙線圈、外部先導、底板安裝，用于雙作用氣缸的中停 / 保壓控制。

一、基本信息

• 品牌：AVENTICS（安沃馳，Emerson 旗下）

• 型號：R422103004

• 系列：AV05

• 功能：5/3 三位五通、雙線圈、中位封閉（CC）

• 安裝：底板連接（閥島集成）

• 閥體：玻纖增強聚酰胺（尼龍）

• 密封：NBR/HNBR

• 重量：約 0.075 kg

二、電氣參數

• 工作電壓：24 V DC

• 電壓范圍：?10% ～ +10%

• 線圈功率：0.55 W（低功耗）

• 暫載率：100%（連續）

• 狀態指示：黃色 LED（通電 / 動作）

• 防護等級：IP65（接線端）

• 電氣接口：標準工業插座

三、氣動參數

• 換向功能：5/3 三位五通，雙線圈（雙側操作），中位封閉

• 閥芯結構：滑閥、正重疊、軟密封

• 額定流量 Qn：650 l/min（1→2）；520 l/min（2→3）

• 工作壓力：?0.9 ～ 10 bar（真空～高壓）

• 先導控制：外部先導，3 ～ 8 bar

• 手動操作：鎖定式手動按鈕（LOC）

• 介質：壓縮空氣（過濾 40μm、含油量 0–5 mg/m3）

四、環境與機械

• 工作溫度：?10℃ ～ +60℃（介質 / 環境）

• 安裝：底板安裝（閥島組合）

• 尺寸：約 30×30×60 mm（超緊湊）

五、型號解析（R422103004）

• R422：AV05 系列雙線圈閥

• 103：基礎平臺、外部先導、底板連接

• 004：24VDC、5/3 中位封閉、帶鎖定手動（LOC）

六、典型應用

• 工業自動化：雙作用氣缸的中間停止、位置保持、安全鎖定

• 氣動系統：需要中位保壓 / 封閉、高頻切換、閥島集成

• 工況適配：24V 直流供電、手動鎖定、IP65 防護、緊湊空間
