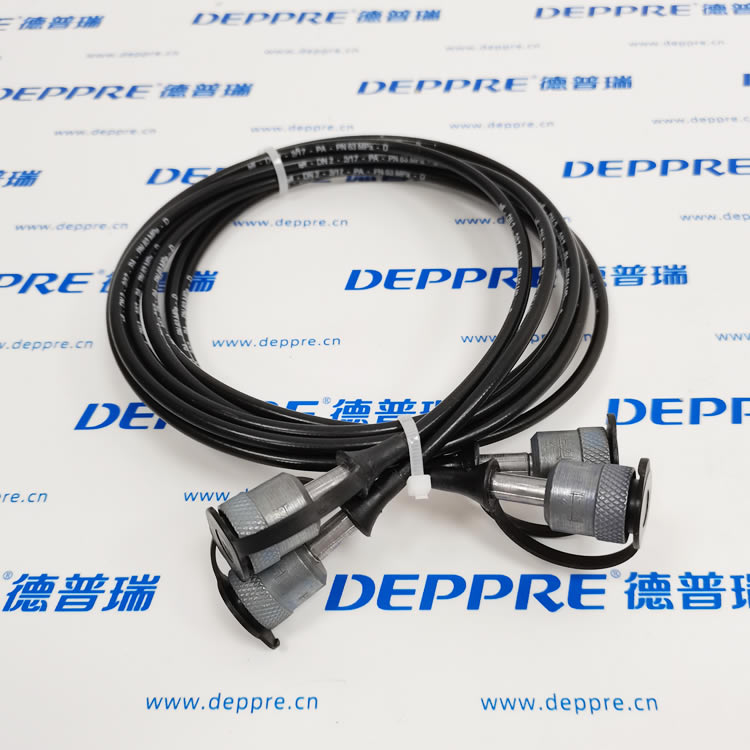

Hydrotechnik S110-AC-AC-02.00 海德泰尼克高壓測壓軟管總成

一、型號分段釋義

• S110：S110 系列 DN2 微型高壓測壓軟管（內徑 2mm、外徑 5mm）

• AC：A=MINIMESS1620 母接頭（M16×2），C = 標準直型接頭

• 第二段 AC：兩端同為 M16×2 母內絲接頭（雙母頭）

• 02.00：成品總長2 米，單根凈重約 0.4kg

二、核心技術參數

1. 通徑：DN2（內徑 2mm），外徑 5mm，最小彎曲半徑 20mm

2. 壓力：額定工作壓力630bar(63MPa)，爆破壓力≥1500bar

3. 溫度：-40℃～+100℃，高溫工況壓力系數隨溫度衰減

4. 介質：抗磨液壓油、潤滑油、礦物基液壓介質

5. 接頭配置：碳鋼鍍鎳 M16×2 母頭，帶防塵保護帽 + 防丟鏈條

三、軟管三層結構

1. 內層 NBR 丁腈橡膠：耐油耐腐蝕，隔絕液壓介質

2. 雙層鋼絲編織承壓層：抗高壓、耐油壓脈沖

3. 黑色 PU 外層：耐磨抗老化、耐油污磕碰，布線柔軟

四、產品特點

1. 德國原裝壓接總成，接頭一體鉚壓，高壓無滲漏

2. MINIMESS1620 通用接口，全品牌標準測壓點通用（賀德克、海德泰尼克測壓閥通用）

3. 2 米加長款，適配跨設備遠距離測點、控制柜外置壓力表 / 傳感器布線

4. 無壓力損耗，高精度測壓，適配液壓數據記錄儀、便攜式液壓檢測儀

五、應用場景

• 注塑機、壓鑄機、液壓泵站遠距離壓力點檢

• 工程機械、風電、冶金液壓系統在線壓力采集

• 搭配海德泰尼克 3403 系列壓力變送器做信號轉接

• 大型機組跨腔體、跨閥塊測壓布線（區別 1 米短款近距離使用）
