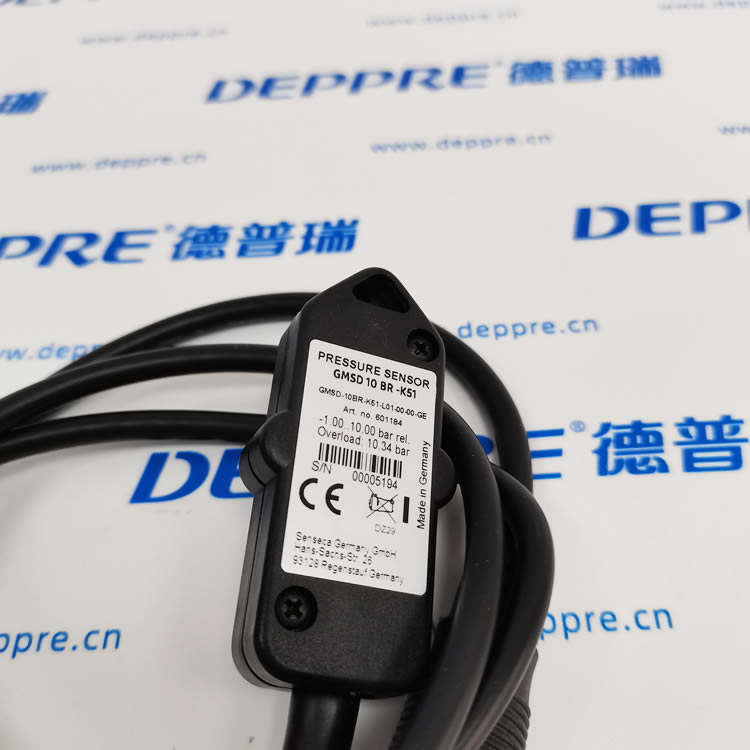

Greisinger GMSD 10-ER-K51（GMSD?10BR?K51）
GMSD 10-ER-K51是德國 Greisinger（GHM 集團）壓阻式壓力傳感器，用于氣體 / 潔凈水壓力測量，軟管接口、即插即用、適配 GMH 5xxx 手持表。
一、型號含義
GMSD：塑料外殼壓力傳感器系列
10：量程 -1 … +10 bar（表壓）
ER/BR：塑料殼 + 軟管接口（6×1 mm 尼龍管）
K51：1 米屏蔽 PVC 電纜 + 6 針 Mini?DIN 鎖定插頭（適配 GMH 5xxx）
二、核心參數（2026 官方）
測量性能
量程：-1.00 … +10.00 bar
最大過載：10.34 bar
分辨率：10 mbar
精度（25℃）：±0.2% FS（線性 + 滯后）
溫度漂移（0–50℃）：±0.4% FS
響應時間：≤10 ms
介質與環境
適用介質：空氣、非腐蝕性氣體、潔凈水 / 低粘度油
介質溫度：0 … +70℃
工作溫度：0 … +50℃
相對濕度：0–95% RH（無冷凝）
防護等級：IP54
機械與電氣

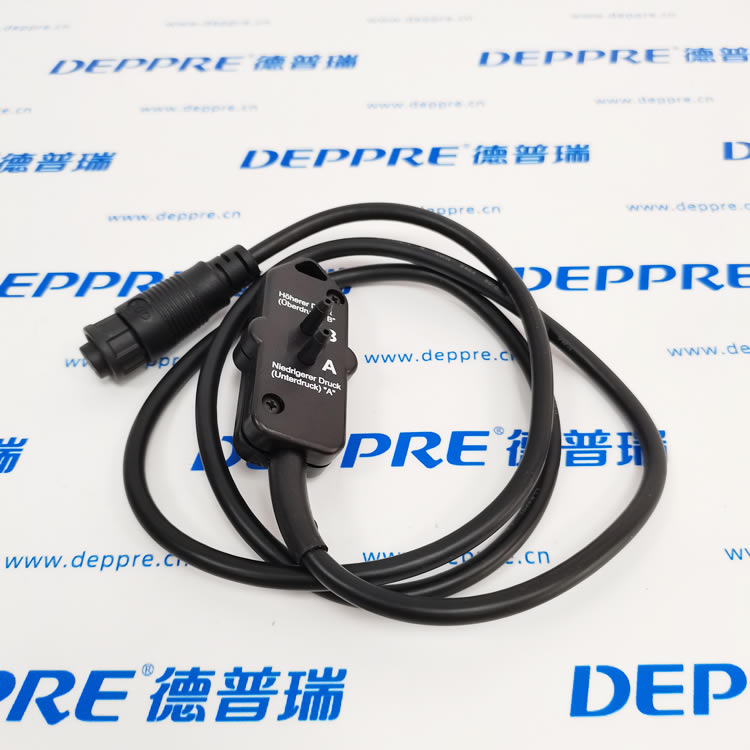

壓力接口：雙尼龍插管（6×1 mm軟管）
外殼：ABS 塑料，尺寸 32.5×27.5×15 mm
重量：約82 g（含電纜）
電纜：1 m 屏蔽 PVC，6 針 Mini?DIN 公頭帶鎖
供電：由 GMH 5xxx 儀表供電，無需外接電源
三、工作原理
采用壓阻式硅傳感芯片，集成信號調理與溫度補償；
壓力經軟管引入傳感腔，輸出與壓力成正比的電信號；
內置EEPROM存儲校準數據，即插即用、免現場校準。
四、主要特點
適配 GMH 5xxx：直接兼容 5130/5150/5155 等手持表；
塑料殼經濟耐用：ABS 防腐蝕、抗潮濕，適合現場；
軟管安裝靈活：雙插管易布線、低壓損；
寬溫穩定：0–50℃低漂移，適合 HVAC / 水處理；
德國制造：GHM 集團 Greisinger 原廠，帶校準證書。
五、典型應用
HVAC：風管靜壓、風機壓差、過濾器阻力、燃氣壓力；
水處理：供水 / 回水壓力、泵出口壓力、管網泄漏；
潔凈室：房間壓差、層流罩負壓、生物安全柜；
工業氣動：空壓機、儲氣罐、氣動回路監控；
實驗室：氣體壓力、真空度、微壓精密測量。
六、同系列常用型號對照
表格
| 型號 | 量程 | 接口 | 外殼 | 典型用途 |
|---|---|---|---|---|
| GMSD 10-ER-K51 | -1…+10 bar | 6×1 mm 軟管 | ABS | 通用氣體 / 水壓力 |
| GMSD 2.5-ER-K31 | -1…+2.5 bar | 6×1 mm 軟管 | ABS | 微壓 / 真空（HVAC） |
| MSD 10-BRE-K51 | -1…+10 bar | G1/4 螺紋 | 不銹鋼 | 工業液壓 / 高壓 |
七、配套儀表（推薦）
GMH 5155：雙傳感器接口、數據記錄、模擬輸出；
GMH 5150：單接口、數據記錄、性價比高；
GMH 5130：基礎型、單接口、便攜測量。
